Fluke IX000S

Выносные токовые клещи переменного тока Fluke i1000s и i3000s представляют собой профессиональные приборы для бесконтактного измерения переменного тока, предназначенные для расширения функциональных возможностей осциллографов, мультиметров и регистраторов данных. Обе модели позволяют выполнять точные измерения без разрыва цепи, что особенно важно при работе с действующими электроустановками. Клещи оптимизированы для использования в системах распределения электроэнергии и промышленных средах. Модели отличаются диапазонами измерений, частотными характеристиками и конструктивными особенностями, что позволяет выбрать оптимальный инструмент для конкретных задач — от анализа искажённых форм сигнала и гармоник до измерения сверхвысоких токов в труднодоступных местах.

Общие характеристики для обеих моделей

• Тип прибора: выносные токовые клещи переменного тока (AC current clamp)
• Принцип измерения: бесконтактное измерение без разрыва цепи
• Подключение: непосредственно к осциллографу через усиленный коаксиальный кабель и изолированный разъём BNC; для использования с мультиметрами предусмотрен переходник BNC — однополюсный штепсель
• Выходной сигнал: переключаемые уровни в зависимости от выбранного диапазона
• Максимальное рабочее напряжение: 600 В переменного тока
• Категория безопасности: CAT III 600 В
• Гарантия: 1 год

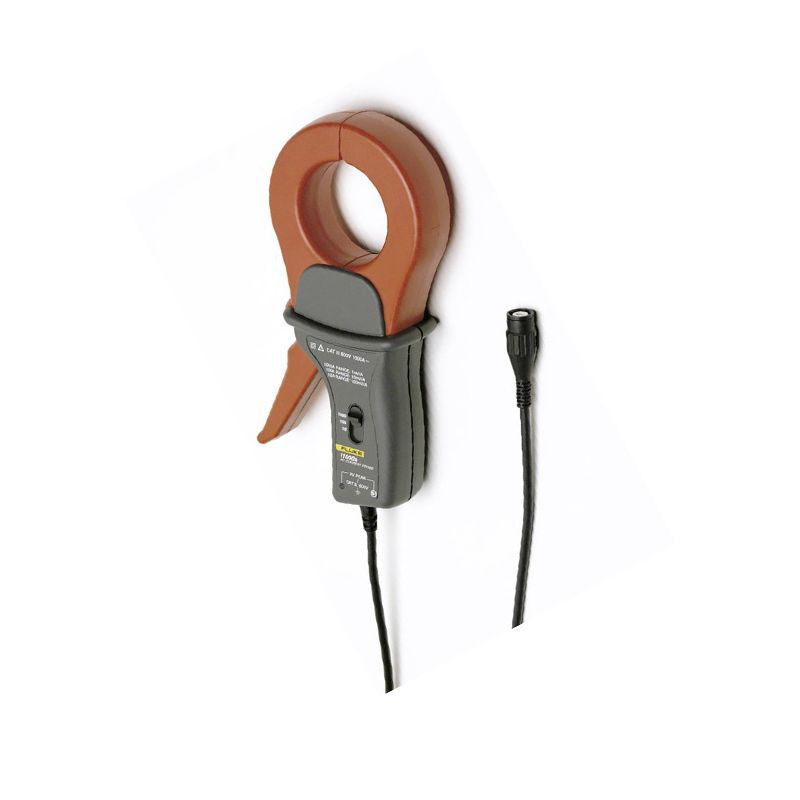

Fluke i1000s — для измерения искажённых сигналов и гармоник

Токоизмерительный щуп Fluke i1000s разработан для расширения сферы применения осциллографов в промышленной и энергетической отраслях. Он идеально подходит для измерения искажённых форм сигнала и гармоник тока. Прибор позволяет выполнять точные измерения среднеквадратичных значений тока от 100 мА до 1000 А в диапазоне частот от 5 Гц до 100 кГц. Встроенный пассивный фильтр исключает шум и кольца в быстро растущих формах сигнала di/dt, обеспечивая их точное отображение.

Характеристики Fluke i1000s

• Номинальные диапазоны тока: 10 А, 100 А, 1000 А
• Длительно допустимый диапазон тока: 0,1–10 А / 0,1–100 А / 1–1000 А
• Максимальный неразрушающий ток: 2000 А
• Минимальный измеряемый ток: 0,1 А
• Основная погрешность (48–65 Гц): 1% + 1 А
• Диапазон частот: от 5 Гц до 100 кГц
• Уровни выходного сигнала: 100 мВ/А (10 А), 10 мВ/А (100 А), 1 мВ/А (1000 А)
• Максимальный диаметр проводника: 54 мм
• Длина кабеля выходного сигнала: 1,6 м
• Категория безопасности: CAT III 600 В / CAT IV 300 В
• Внесён в Госреестр СИ РФ: № 62835-15

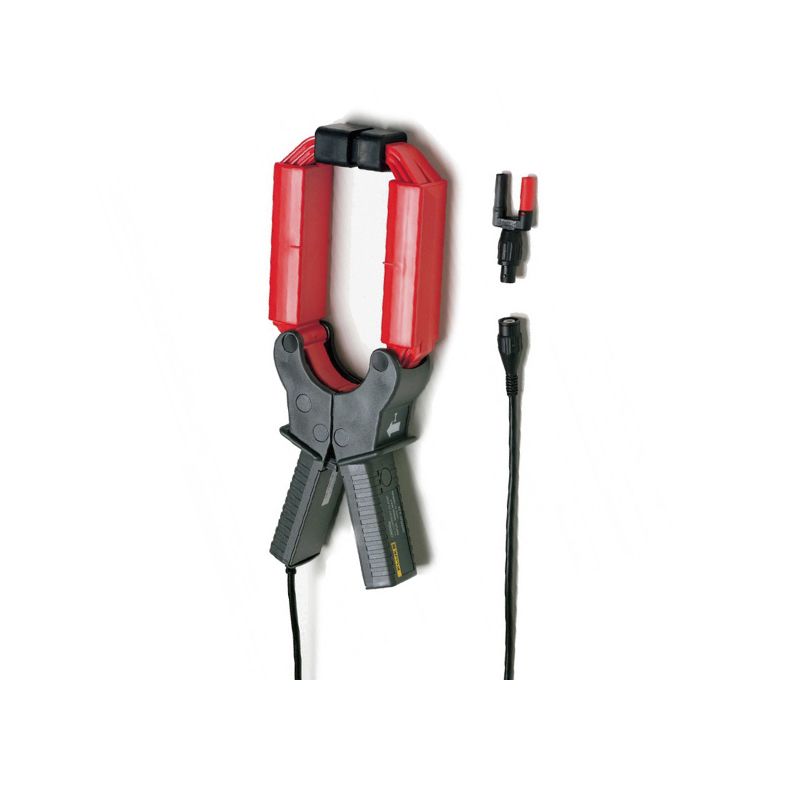

Fluke i3000s — для измерения сверхвысоких токов в распределительных системах

Токовые клещи Fluke i3000s предназначены для измерения очень высоких значений переменного тока и оптимизированы для использования в системах распределения электроэнергии. Прибор выпускается в двух исполнениях: стандартные клещи с жёсткой конструкцией и гибкая версия i3000s Flex, работающая по принципу Роговского. Гибкая измерительная головка с небольшим весом обеспечивает быструю и несложную установку в труднодоступных местах. Клещи позволяют измерять токи до 3000 А в диапазоне частот от 10 Гц до 100 кГц.

Характеристики Fluke i3000s (стандартные клещи)

• Номинальные диапазоны тока: 30 А, 300 А, 3000 А
• Длительно допустимый диапазон тока: 1–30 А / 1–300 А / 1–3000 А
• Максимальный неразрушающий ток: 4000 А
• Минимальный измеряемый ток: 1 А
• Основная погрешность (48–65 Гц): 2% + 2 А
• Диапазон частот: от 10 Гц до 100 кГц
• Уровни выходного сигнала: 10 мВ/А (30 А), 1 мВ/А (300 А), 0,1 мВ/А (3000 А)
• Максимальный диаметр проводника: 64 мм
• Длина кабеля выходного сигнала: 2,1 м

Характеристики Fluke i3000s Flex (гибкая версия)

• Диапазоны тока: 30 А, 300 А, 3000 А
• Чувствительность выходного сигнала: 100 мВ/А (30 А), 10 мВ/А (300 А), 1 мВ/А (3000 А)
• Точность при 25 °C (45–65 Гц): ±1% полного диапазона
• Диапазон частот: от 10 Гц до 50 кГц (-3 дБ)
• Максимальный диаметр проводника: до 178 мм
• Длина измерительной головки: 610 мм (24 дюйма) или 915 мм (36 дюймов)
• Диаметр кабеля головки: 14,3 мм
• Длина кабеля (от головки до электроники): 1,8 м
• Питание: 2 батареи AA, 400 часов работы
• Вес головки: 180 г

Примечание: выносные токовые клещи Fluke i1000s и i3000s являются универсальными аксессуарами для профессиональных измерений переменного тока. Модель i1000s ориентирована на измерение искажённых сигналов и гармоник в диапазоне до 1000 А с высокой точностью (1%) и широкой полосой пропускания (до 100 кГц). Модель i3000s предназначена для измерения сверхвысоких токов (до 3000 А) в системах распределения электроэнергии; гибкая версия i3000s Flex обеспечивает доступ к труднодоступным проводникам и может поставляться в виде набора из четырёх клещей для использования в анализаторах качества электроэнергии. Обе модели подключаются непосредственно к осциллографам через разъём BNC, а для использования с мультиметрами предусмотрен переходник на штепсельные разъёмы.
