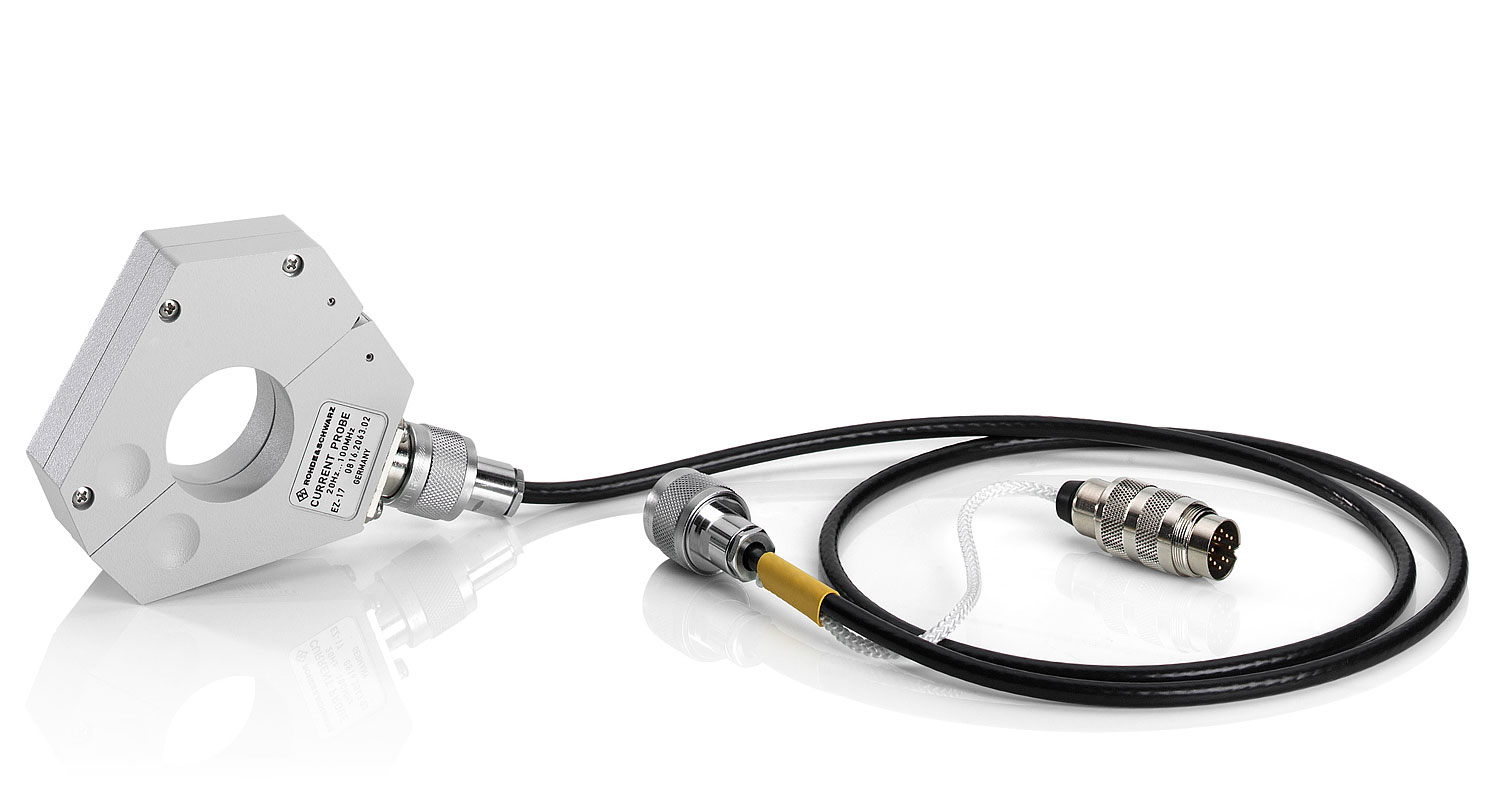

Токовый пробник Rohde & Schwarz EZ-17 с диапазоном измерения электромагнитных излучений и восприимчивости от 20 Гц до 200 МГц
Подробнее
Описание
Токовые пробники EZ-17 используются, в частности, там, где другие цепи связи, такие как схемы стабилизации полного сопротивления линии, не доступны или не подходят по практическим соображениям. Токовые пробники также используются для измерения электромагнитной восприимчивости (ЭМВ) оборудования и систем.
- Модель 02 для измерения излучений в диапазоне от 20 Гц до 100 (200) МГц
- Модель 03 для измерений переизлучения и восприимчивости в диапазоне от 20 Гц до 100 (200) МГц
Особенности и преимущества
- Широкий диапазон частот
- Высокая чувствительность
- Высокая нагрузочная способность по постоянному и переменному току (300 А)
- Небольшие размеры при значительном внутреннем диаметре (30 мм)

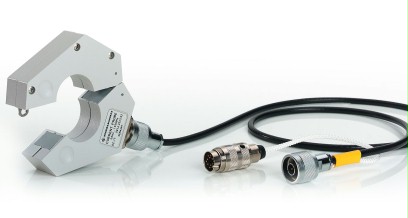

- Простота фиксации благодаря пружинному механизму
- Калибровка согласно CISPR 16-1/8.93
Характеристики
| Model 02 | Model 03 | |
| Frequency range | 20 Hz to 100 (200) MHz | 20 Hz to 100 (200) MHz |
| Range with constant transducer factor (–3 dB) | 1 MHz to 100 MHz | 2 MHz to 100 MHz |
| Transducer factor reduced by 20 dB/decade in range | 20 Hz to 1 MHz | 20 Hz to 2 MHz |
| RF connector | N female | N female |
| Output impedance | 50 Ω (f ≥ 10 MHz) | reactive |
| VSWR | <2 (f > 10 MHz) | — |
| Insertion impedance | ≤ 0.8 Ω | ≤ 1 Ω |
| Transfer impedance ZT | ||
| In range with constant transducer factor | 3.16 Ω | 7.1 Ω |
| Transducer factor k in range with flat frequency response | –10 dB (1/Ω) | –17 dB (1/Ω) |
| Effect by external magnetic fields | ||
| Suppression of indication from current-carrying conductors next to probe | >40 dB | >40 dB |
| Load capacity (RF current measurement) | ||
| Max. DC current or peak AC current | 300 A (f < 1 kHz) | 300 A (f < 1 kHz) |
| RMS value of RF current | 2 A (f > 1 MHz) | 1 A (f > 1 MHz) |
| Load capacity (EMS measurement) | ||
| AC (RMS value) | 6 A (f < 1 kHz) | 6 A (f < 1 kHz) |
| Dropping to | 0.2 A (up to 1 MHz) 2 W (f > 1 MHz) | 0.45 A (up to1 MHz) 10 W (f > 1 MHz) (50 W for max. 15 min) |
| General data (all models) | ||
| Operating temperature range | –10 °C to +55 °C | |
| Storage temperature range | –25 °C to 70 °C | |
| Permissible core temperature | 80 °C | |
| Mechanical stress | shock-tested to MIL-STD-810D (shock spectrum, 40 g), vibration-tested to MIL-T-28800D, class 5; EN 60068-2-6 | |
| Dimensions | ||
| L × W × H | 95 mm × 84 mm × 26 mm | |
| Inner diameter | 30 mm | |
| Weight | 0.6 kg | |
Документы
Описание
Модели
| Модели | Описание |
| EZ-17 Модель 02 | Модель 02 для измерения излучений в диапазоне от 20 Гц до 100 (200) МГц |
| EZ-17 Модель 03 | Модель 03 для измерений переизлучения и восприимчивости в диапазоне от 20 Гц до 100 (200) МГц |
