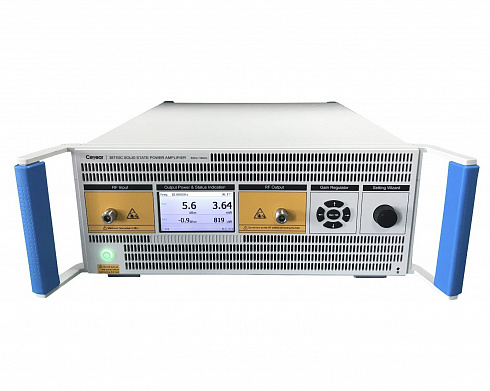

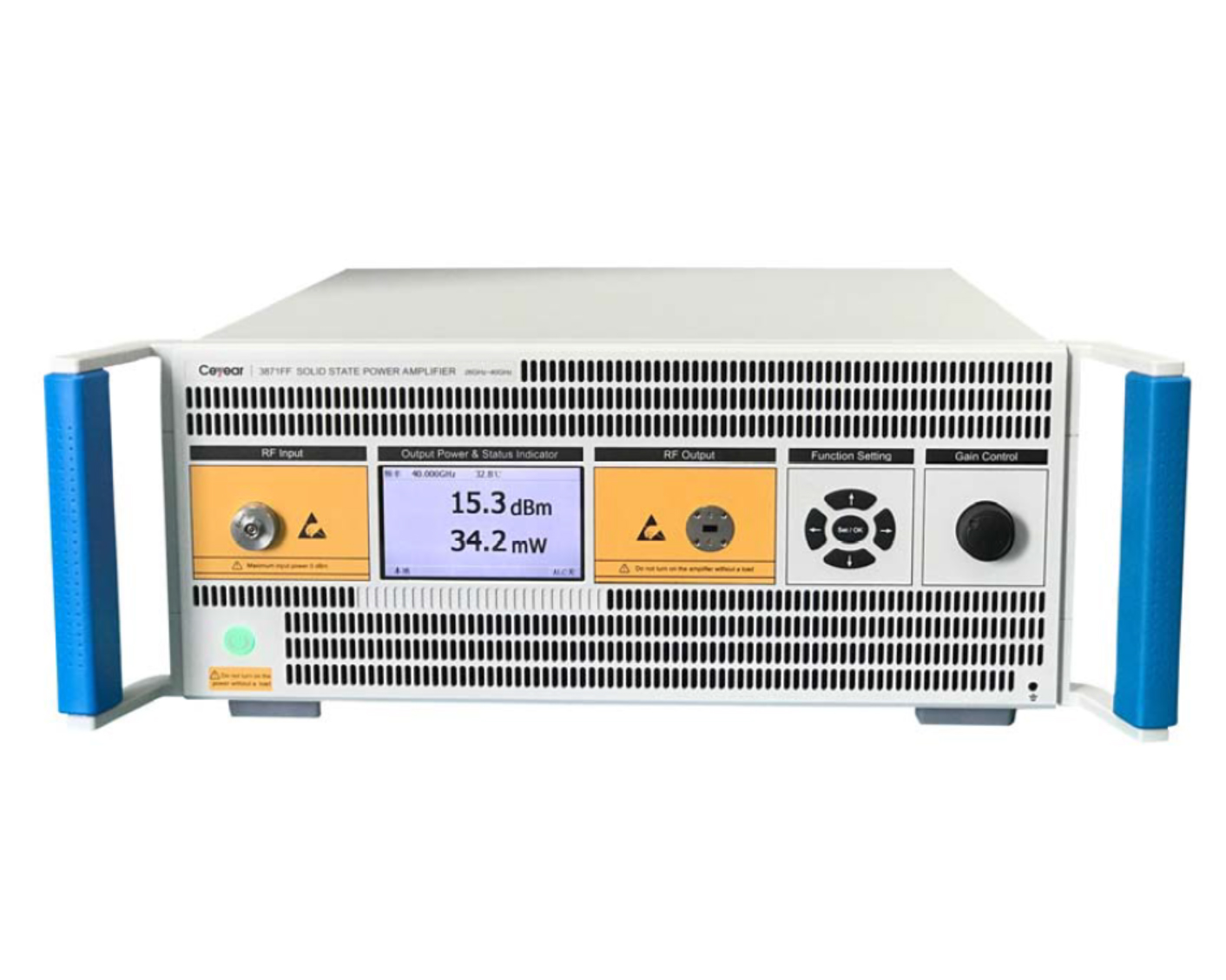

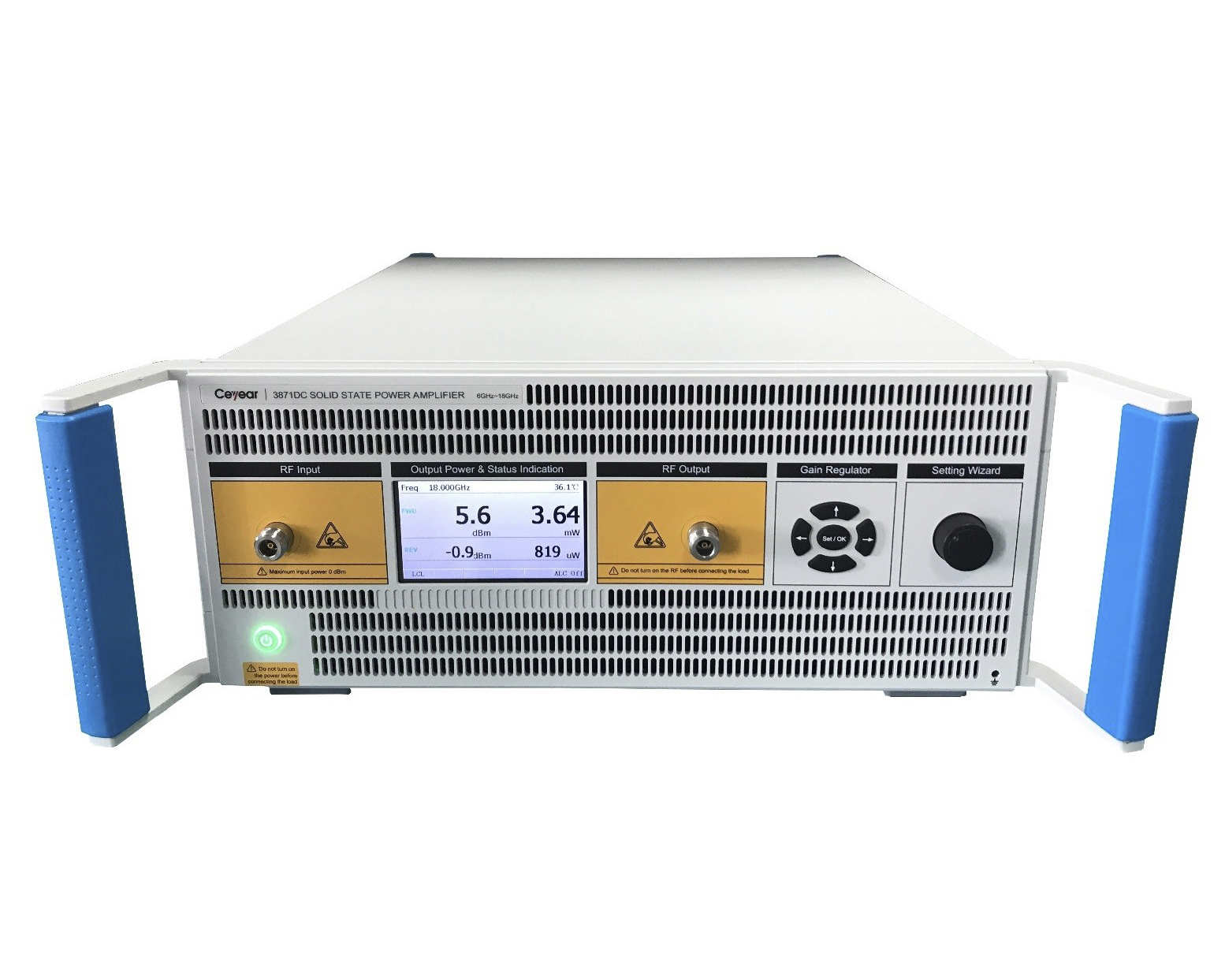

Твердотельные усилители мощности Ceyear серии 387XX с диапазоном частот от 9 кГц до 110 ГГц
Подробнее
Описание
Усилитель мощности серии Ceyear 387XX представляет собой широкополосный твердотельный усилитель и включает в себя запатентованные технологии пространственной комбинации мощности. Он разработан таким образом, чтобы иметь широкую полосу пропускания, высокое усиление, высокую мощность, широкий динамический диапазон, низкий уровень паразитных сигналов и чрезвычайно высокую устойчивость к нагрузке. Эти характеристики позволяют использовать усилитель в качестве прибора для тестирования кабелей, охватывающего несколько частотных диапазонов. Он подходит для таких применений, как тестирование микросхем высокой мощности, тестирование антенн, лабораторное использование и проверка электромагнитной совместимости / электромагнитных помех, а также для более узкополосных приложений, таких как радар, микроволновая визуализация, спутниковая связь и т.д.
Основные характеристики:
- Диапазон частот от 9 кГц до 110 ГГц
- Разомкнутый контур: Коэффициент усиления и выходную мощность можно регулировать с точностью шага 0,1 дБ
- Внутренняя стабильность: Благодаря внутренним схемам автоматического регулирования уровня выходная мощность может быть фиксированной и стабильной
- Дистанционное управление: Регулировкой параметров и настройкой функций можно управлять с помощью GPIB или локальной сети
- Дисплей: Отображение выходной мощности, отраженной мощности, внутренней температуры, рабочей частоты
- Стандартное 19-дюймовое шасси 4U или 5U или изготовленное по индивидуальному заказу
- Рабочая температура от 0°C до 50°C
- Точность отображения выходной мощности может достигать ±0,3 дБ
- Динамический диапазон регулировки выходной мощности может достигать 20 дБ ~ 40 дБ
- Стабильность выходной мощности может достигать ±0,3 дБ при постоянной температуре
- Плоскостность выходной мощности может достигать ± 0,3 дБ в установившемся режиме.
Множественная защита:
- Входная мощность: 1 МВт - 1 Вт (в зависимости от модели)
- Мониторинг внутренней температуры в режиме реального времени: сигнализация о высокой температуре и автоматическая защита
- Мониторинг отраженной мощности в режиме реального времени: сигнализация о несоответствии и автоматическая защита
- Мониторинг рабочего состояния вентилятора в режиме реального времени: сигнализация о работе вентилятора и автоматическая защита.
Специальная конструкция:
- Входной порт может быть сконфигурирован на передней или задней панели
- Выходной порт может быть сконфигурирован на передней или задней панели
- Заблокированное рабочее состояние: Предотвращение неправильной работы
- Одновременное отображение мощности Вт и дБм.
Характеристики
| Model | Frequency Band | Gain（dB） | P1dB（dBm） | Psat（dBm） |
| 3871AC | 9kHz～250MHz | 51 | 47 | 48 |
| 3871AE | 9kHz～250MHz | 56 | 52 | 53 |
| 3871AG | 80MHz～1GHz | 51 | 47 | 48 |
| 3871AK | 80MHz～1GHz | 56 | 52 | 53 |
| 3871AA | 1GHz～2.5GHz | 53 | 48 | 50 |
| 3871AP | 1GHz～2.5GHz | 53 | 49 | 52 |
| 3871AB | 1GHz～6GHz | 50 | 38 | 45 |
| 3871AS | 500MHz～6GHz | 50 | 40 | 47 |
| 3871AT | 500MHz～6GHz | 50 | 43 | 50 |
| 3871AU | 500MHz～6GHz | 50 | 45 | 52 |
| 3871DA | 6GHz～18GHz | 46 | 42 | 43 |
| 3871DB | 6GHz～18GHz | 50 | 42 | 47 |
| 3871DC | 6GHz～18GHz | 53 | 43 | 50 |
| 3871DD | 6GHz～18GHz | 53 | 45 | 52 |
| 3871DE | 6GHz～18GHz | 53 | 46 | 53 |
| 3871EA | 18GHz～26.5GHz | 43 | 39 | 40 |
| 3871EB | 18GHz～26.5GHz | 43 | 42 | 43 |
| 3871EC | 18GHz～26.5GHz | 46 | 43 | 50 |
| 3871FA | 26GHz～32GHz | 40 | 36 | 40 |
| 3871FD | 26GHz～32GHz | 40 | 39 | 44 |
| 3871FB | 32GHz～40GHz | 40 | 36 | 40 |
| 3871FE | 26GHz～40GHz | 43 | 38 | 40 |
| 3871FF | 26GHz～40GHz | 43 | 42 | 43 |
| 3871FG | 26GHz～40GHz | 46 | 45 | 46 |
| 3871HA | 40GHz～47GHz | 40 | 35 | 37 |
| 3871KA | 45GHz～60GHz | 30 | 27 | 30 |
| 3871LA | 40GHz～60GHz | 30 | 30 | 33 |
| 3871LB | 40GHz～67GHz | 30 | 24 | 27 |
| 3871LC | 40GHz～67GHz | 30 | 27 | 30 |
| 3871PB | 75GHz～110GHz | 25 | 18 | 22 |
Описание
Модели
| Модели | Описание |
| 3871AC | Усилитель мощности 9 кГц — 250 МГц, 51 дБ |
| 3871AD | Усилитель мощности 9 кГц — 250 МГц, 54 дБ |
| 3871AE | Усилитель мощности 9 кГц — 250 МГц, 56 дБ |
| 3871AH | Усилитель мощности 80 МГц — 1 ГГц, 54 дБ |
| 3871AK | Усилитель мощности 80 МГц — 1 ГГц, 56 дБ |
| 3871AA | Усилитель мощности 1 ГГц — 2.5 ГГц, 53 дБ |
| 3871AP | Усилитель мощности 1 ГГц — 2.5 ГГц, 55 дБ |
| 3871AB | Усилитель мощности 1 ГГц — 6 ГГц, 48 дБ |
| 3871AQ | Усилитель мощности 2 ГГц — 6 ГГц, 53 дБ |
| 3871AR | Усилитель мощности 2 ГГц — 6 ГГц, 56 дБ |
| 3871AS | Усилитель мощности 500 МГц — 6 ГГц, 50 дБ |
| 3871AT | Усилитель мощности 500 МГц — 6 ГГц, 53 дБ |
| 3871AU | Усилитель мощности 500 МГц — 6 ГГц, 56 дБ |
| 3871DA | Усилитель мощности 6 ГГц — 18 ГГц, 46 дБ |
| 3871DB | Усилитель мощности 6 ГГц — 18 ГГц, 50 дБ |
| 3871DC | Усилитель мощности 6 ГГц — 18 ГГц, 53 дБ |
| 3871DD | Усилитель мощности 6 ГГц — 18 ГГц, 56 дБ |
| 3871DE | Усилитель мощности 2 ГГц — 18 ГГц, 53 дБ |
| 3871DK | Усилитель мощности 2 ГГц — 18 ГГц, 50 дБ |
| 3871DH | Усилитель мощности 2 ГГц — 18 ГГц, 46 дБ |
| 3871EA | Усилитель мощности 18 ГГц — 26.5 ГГц, 43 дБ |
| 3871EB | Усилитель мощности 18 ГГц — 26.5 ГГц, 46 дБ |
| 3871EC | Усилитель мощности 18 ГГц — 26.5 ГГц, 53 дБ |
| 3871FA | Усилитель мощности 26 ГГц — 32 ГГц, 43 дБ |
| 3871FB | Усилитель мощности 32 ГГц — 40 ГГц, 43 дБ |
| 3871FC | Усилитель мощности 24 ГГц — 30 ГГц, 46 дБ |
| 3871FN | Усилитель мощности 33 ГГц — 37 ГГц, 45 дБ |
| 3871FD | Усилитель мощности 37 ГГц — 43 ГГц, 46 дБ |
| 3871FE | Усилитель мощности 26 ГГц — 40 ГГц, 43 дБ |
| 3871FF | Усилитель мощности 26 ГГц — 40 ГГц, 49 дБ |
| 3871FG | Усилитель мощности 26 ГГц — 40 ГГц, 50 дБ |
| 3871FP | Усилитель мощности 18 ГГц — 40 ГГц, 46 дБ |
| 3871FQ | Усилитель мощности 18 ГГц — 40 ГГц, 50 дБ |
| 3871FR | Усилитель мощности 18 ГГц — 40 ГГц, 53 дБ |
| 3871HA | Усилитель мощности 40 ГГц — 47 ГГц, 40 дБ |
| 3871LA | Усилитель мощности 40 ГГц — 60 ГГц, 36 дБ |
