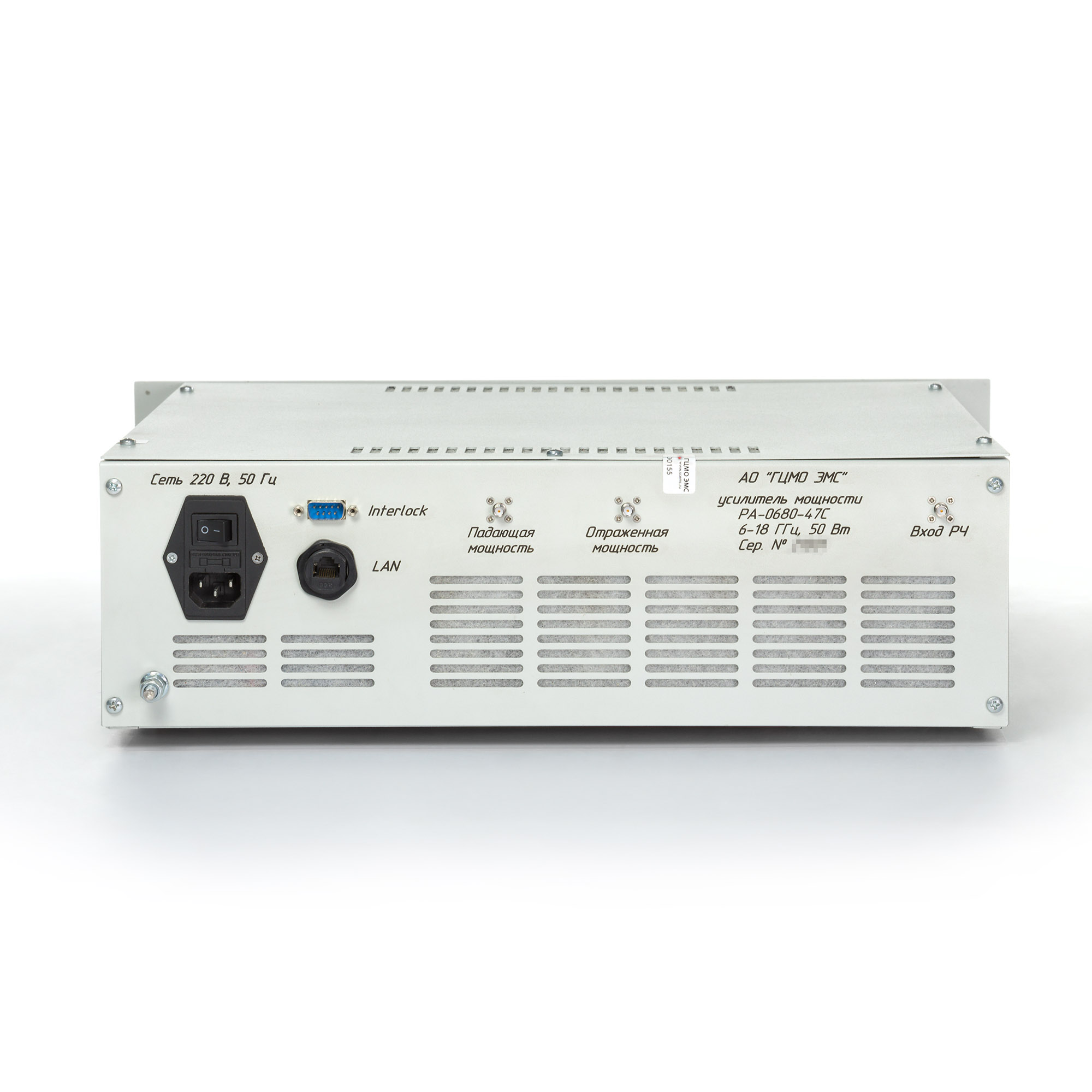

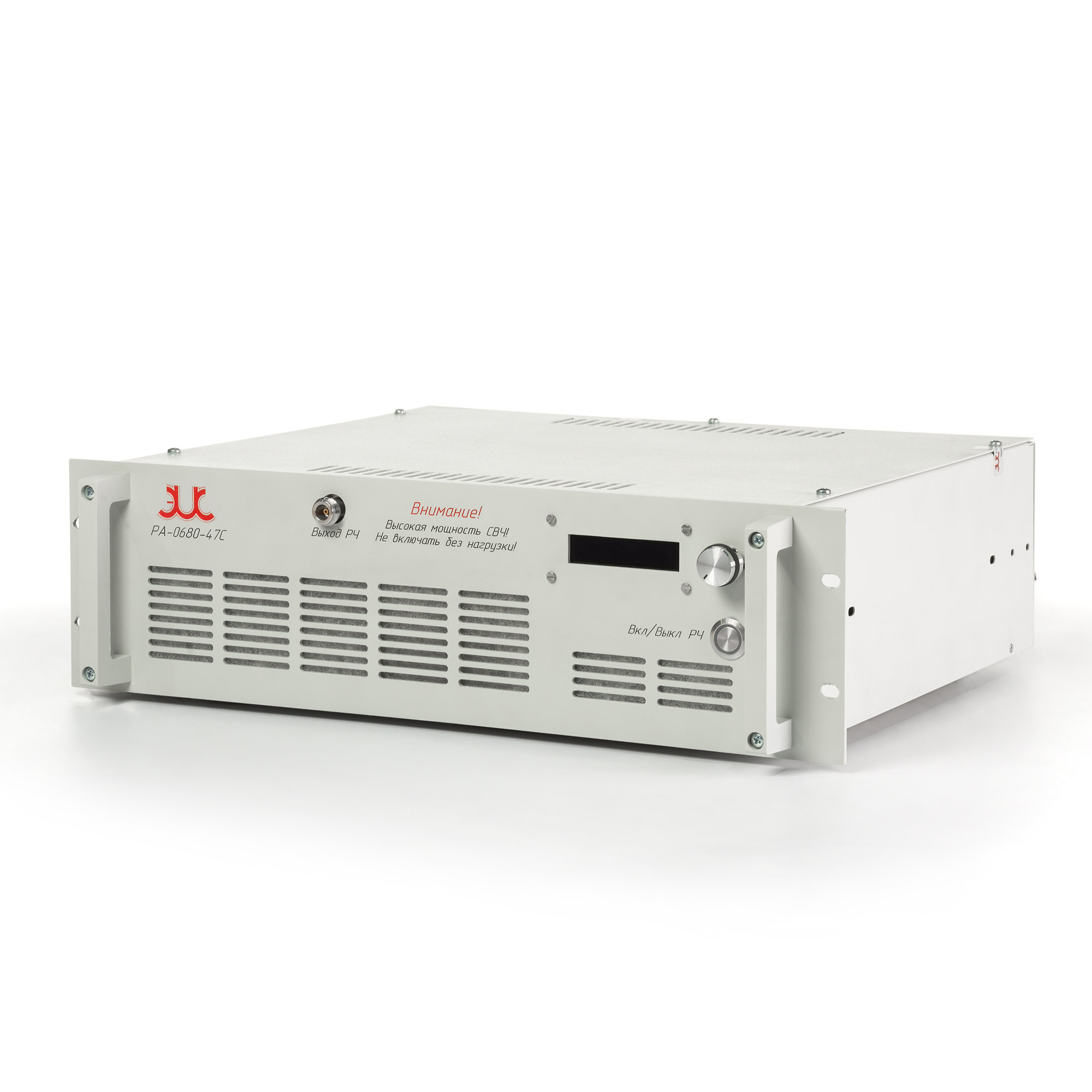

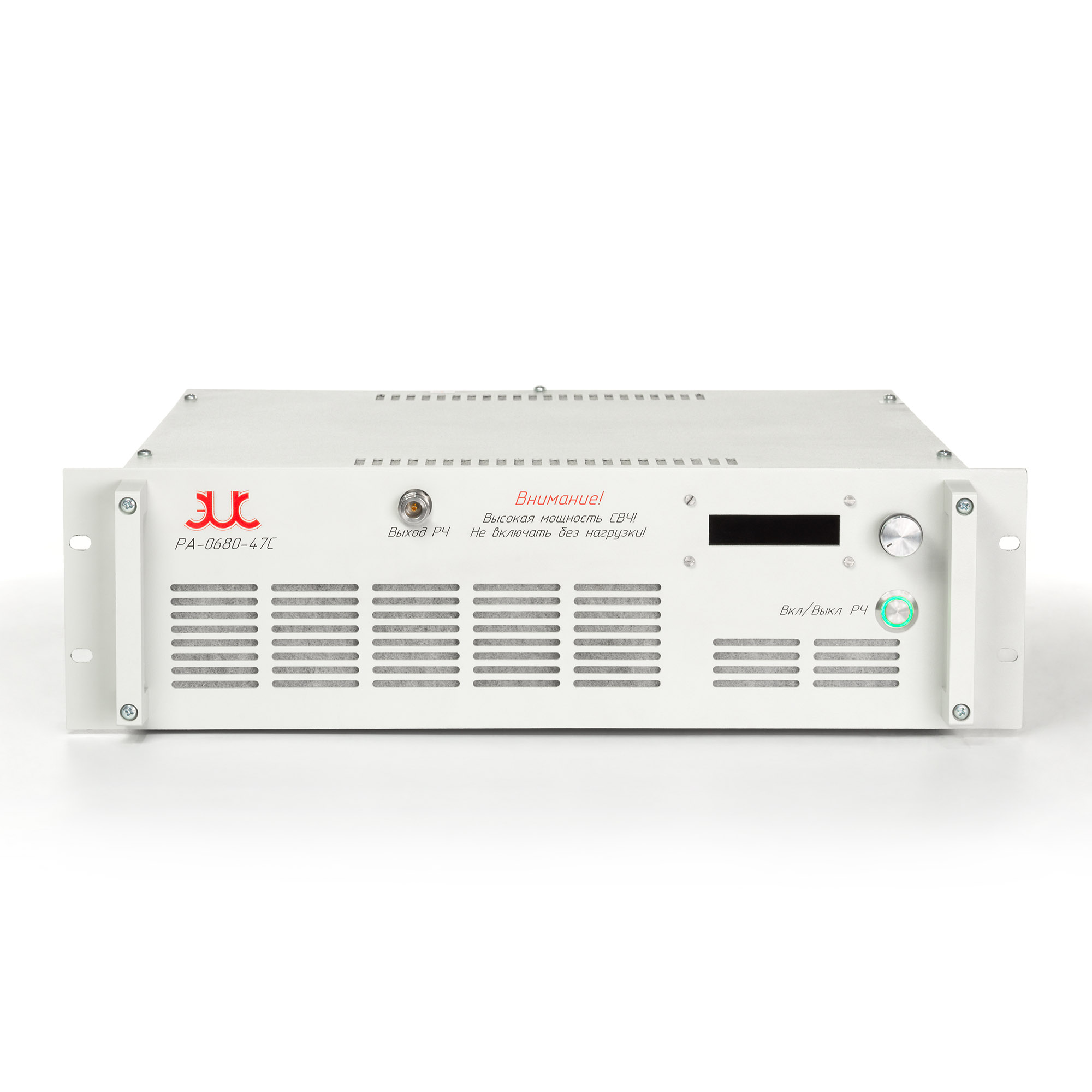

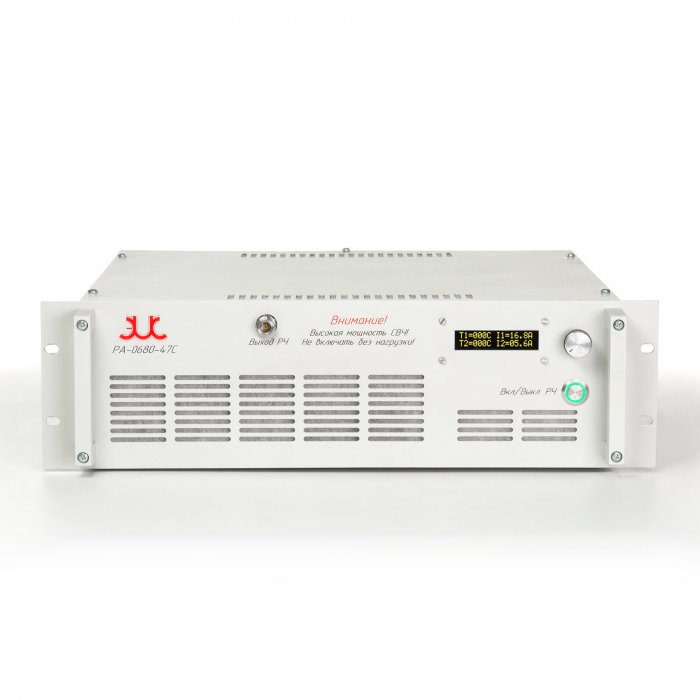

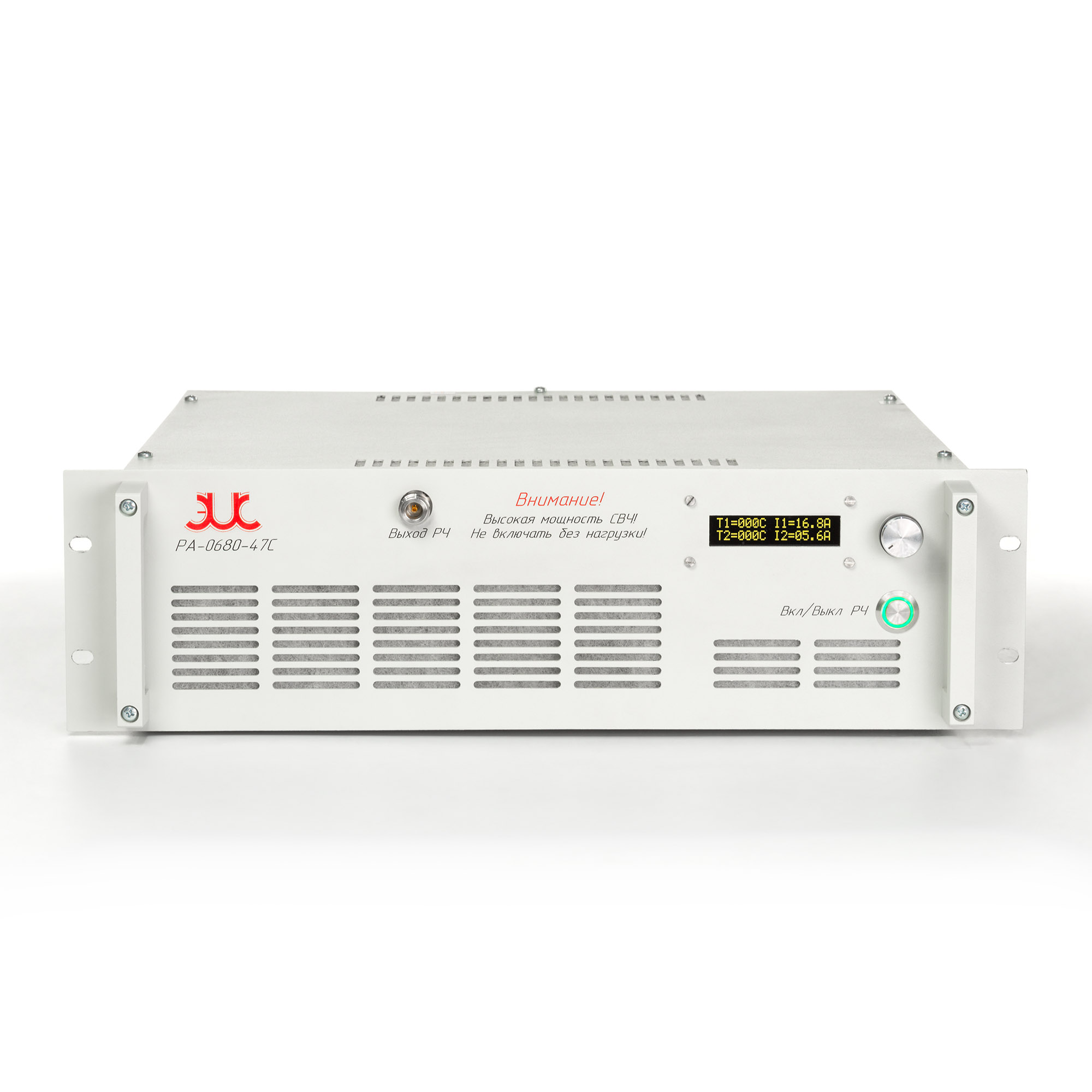

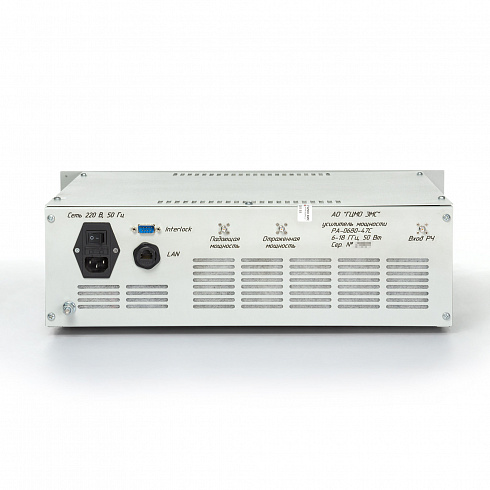

Усилитель мощности ГЦМО ЭМС РА-0680-47С
Подробнее
Описание
Усилитель мощности ГЦМО ЭМС РА-0680-47Сс диапазоном от 6 ГГц до 18 ГГц.
Твердотельный широкополосный усилитель с номинальной выходной мощностью 63 Вт. В высокочастотной части усилителя используются новейшие высокомощные транзисторы RF GaN, а также имеется встроенный контроль и мониторинг с функциями защиты для обеспечения высокой надежности. Этот усилитель подходит для широкополосного подавления помех и испытаний на ЭМС.Ключевой особенностью усилителя является параллельное включение СВЧ модулей, что позволяет сохранить его работоспособность даже при частичном выходе из строя его элементов.
Особенности:
- Рабочий диапазон частот 6-18 ГГц.
- Входное/выходное сопротивление 50 Ом.
- Коэффициент усиления 50 дБ.
- Встроенные функции контроля, управления и схемы защиты.
- Управление по LAN, встроенный interlock.
- Русскоязычный интерфейс
Характеристики
Технические характеристики (при температуре 20 0С, КСВН≤1,2)
| Параметр | Обозначение | Мин | Тип | Макс | Ед. измерения |
| Диапазон частот | BW | 6 | 18 | ГГц | |
| Выходная мощность в режим несущей (CW) | Psat | 50 | 63 | Вт | |
| Коэффициент усиления в насыщении (@Psat) | Gp | 57 | дБ | ||
| Неравномерность коэффициента усиления | ΔGp | ±1,5 | ±2,5 | Дб | |
| Входная мощность для достижения насыщения | Pin | 0 | дБмВт | ||
| Уровень гармоник | 2nd | -15 | дБн | ||
| Уровень шума холостого хода | NF | 14 | дБ | ||
| Паразитные сигналы (при выходной мощности 20 Вт) | Spur | -60 | дБн | ||
| Возвратные потери на входе | S11 | -10 | дБ | ||
| Напряжение питания | Uпит | 90 | 230 | 264 | В |
| Потребляемая мощность | P | 1000 | Вт |
| Разъёмы подключения | По запросу (N/SMA) |
| Расположение разъёмов (спереди/сзади) | По запросу |
| Удаленное управление | LAN |
| Функция защитного отключения | Встроенный interlock |
| Интерфейс и индикация | ЖК-дисплей с русскоязычным интерфейсом |
| Управление | Многофункциональный поворотный пер |
| Встроенный РЧ ответвитель, двунаправленный | Pforward/Preverse |
| Габаритные размеры (Ш х Г х В), мм Высота корпуса | 483 х 420 х 133 3U |
| Тип охлаждения | Принудительное встроенное |
| Параметр | Обозначение | Значение | Ед.измерения |
| Расход воздуха | Vol | 9,5 | м3/мин |
| Уровень звуковой мощность | SPL | 69 | dBA |
Предельные параметры
| Допустимая входная мощность | Pin≤10 | дБмВт |
| КСВ нагрузки (при выходной мощности Pout=30 Вт) | VSWR≤5:1 | |
| КСВ нагрузки (при выходной мощности Pout=50 Вт) | VSWR≤3:1 | |
| Предельная рабочая температура (на радиаторе усилительного модуля) | 90℃ (восстановление при охлаждении до 60℃) | ℃ |
Описание
Модели
| Наименование | Описание |
| РА-0680-47С | Твердотельный широкополосный усилитель мощности 6-18 ГГц с номинальной выходной мощностью 63 Вт |
