Описание

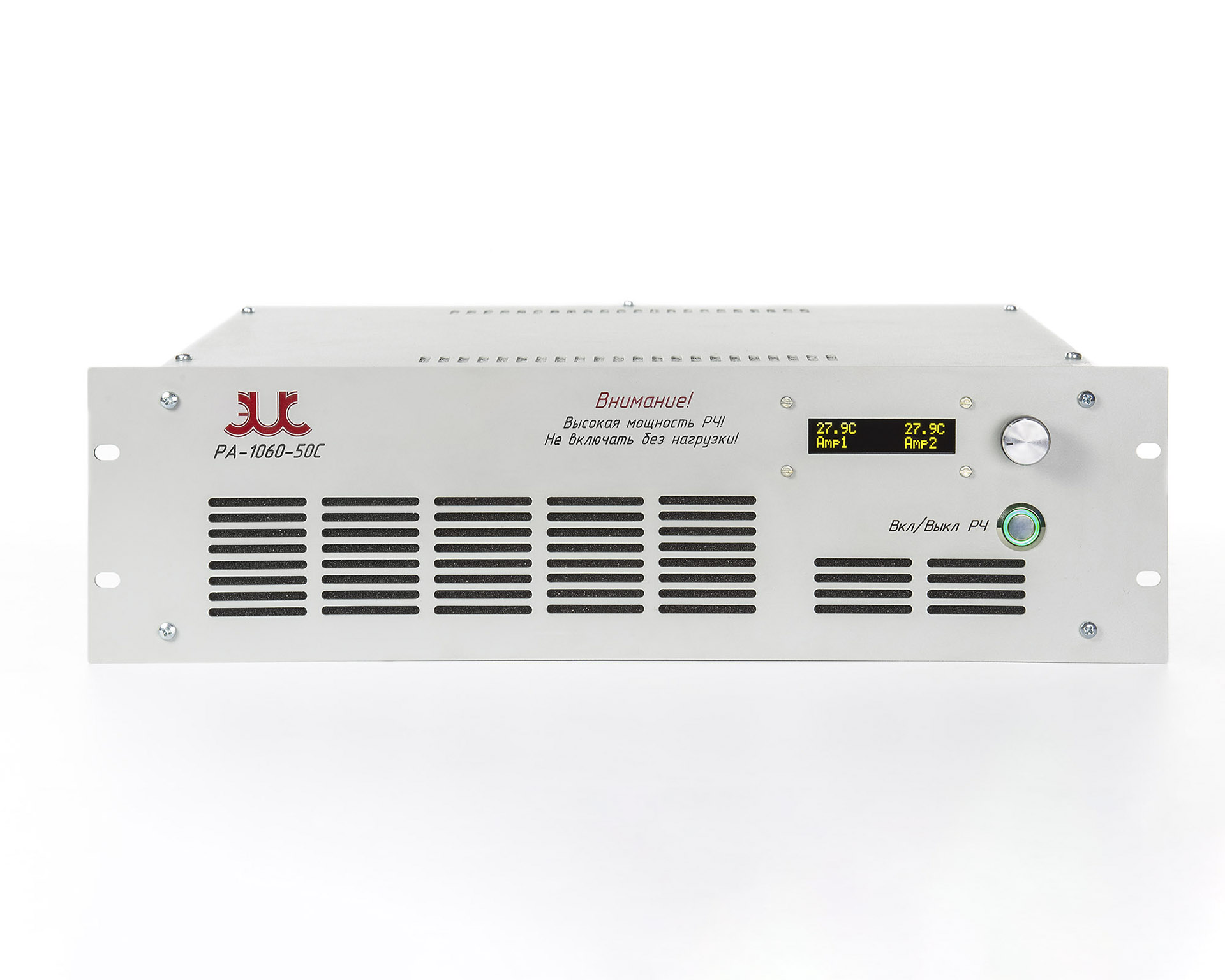

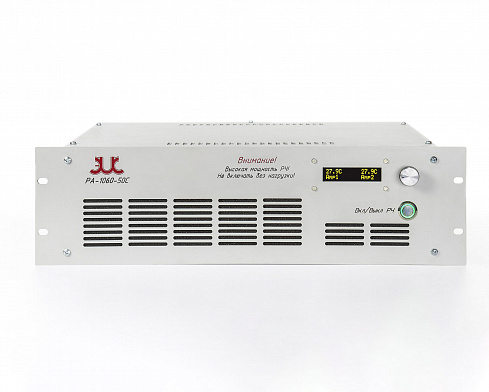

Усилитель мощности ГЦМО ЭМС РА-1060-50Сс диапазоном от 1 ГГц до 6 ГГц.
Твердотельный широкополосный усилитель с номинальной выходной мощностью 50 Вт. В высокочастотной части усилителя используются новейшие высокомощные транзисторы RF GaN, а также имеется встроенный контроль и мониторинг с функциями защиты для обеспечения высокой надежности. Этот усилитель подходит для широкополосного подавления помех и тестирования ЭМС.
Особенности:
- Рабочий диапазон частот 1-6 ГГц.
- Входное/выходное сопротивление 50 Ом.
- Коэффициент усиления 47 дБ.
- Встроенные функции контроля, управления и схемы защиты.
- Управление по LAN, встроенный interlock.
- Русскоязычный интерфейс
Характеристики
Технические характеристики (при температуре 20 0С, КСВН≤1,2)
Параметр | Обозначение | Мин | Тип | Макс | Ед. измерения |
Диапазон частот | BW | 1 | 6 | ГГц | |
Выходная мощность в режим несущей (CW) | Psat | 43 | 50 | Вт | |
Коэффициент усиления в насыщении (@Psat) | Gp | 46 | 47 | дБ | |
Неравномерность коэффициента усиления | ΔGp | ± 2 | ± 2,5 | Дб | |
Входная мощность для достижения насыщения | Pin | 0 | дБмВт | ||
Уровень гармоник | 2nd | - 20 | - 12 | дБн | |
Уровень шума холостого хода | NF | 16 | дБ | ||
Паразитные сигналы (при выходной мощности 20 Вт) | Spur | - 70 | - 60 | дБн | |
Возвратные потери на входе | S11 | -10 | дБ | ||
Напряжение питания | Uпит | 90 | 230 | 264 | В |
Потребляемая мощность | P | 900 | Вт |
Разъёмы подключения | По запросу (N/SMA) |
Расположение разъёмов (спереди/сзади) | По запросу |
Удаленное управление | LAN |
Функция защитного отключения | Встроенный interlock |
Интерфейс и индикация | ЖК-дисплей с русскоязычным интерфейсом |
Управление | Многофункциональный поворотный пер |
Встроенный РЧ ответвитель, двунаправленный | Pforward/Preverse |
Габаритные размеры (Ш х Г х В), мм Высота корпуса | 483 х 420 х 133 3U |
Тип охлаждения | Принудительное встроенное |
Параметр | Обозначение | Значение | Ед.измерения |
Расход воздуха | Vol | 9,5 | м3/мин |
Уровень звуковой мощность | SPL | 69 | dBA |
Предельные параметры
Допустимая входная мощность | Pin≤10 | дБмВт |
КСВ нагрузки (при выходной мощности Pout=30 Вт) | VSWR≤5:1 | |
КСВ нагрузки (при выходной мощности Pout=50 Вт) | VSWR≤3:1 | |
Предельная рабочая температура (на радиаторе усилительного модуля) | 85℃ (восстановление при охлаждении до 60℃) | ℃ |
Описание
Модели
Наименование | Описание |
РА-1060-50С | Твердотельный широкополосный усилитель мощности 1-6 ГГц, с номинальной выходной мощностью 50 Вт |
