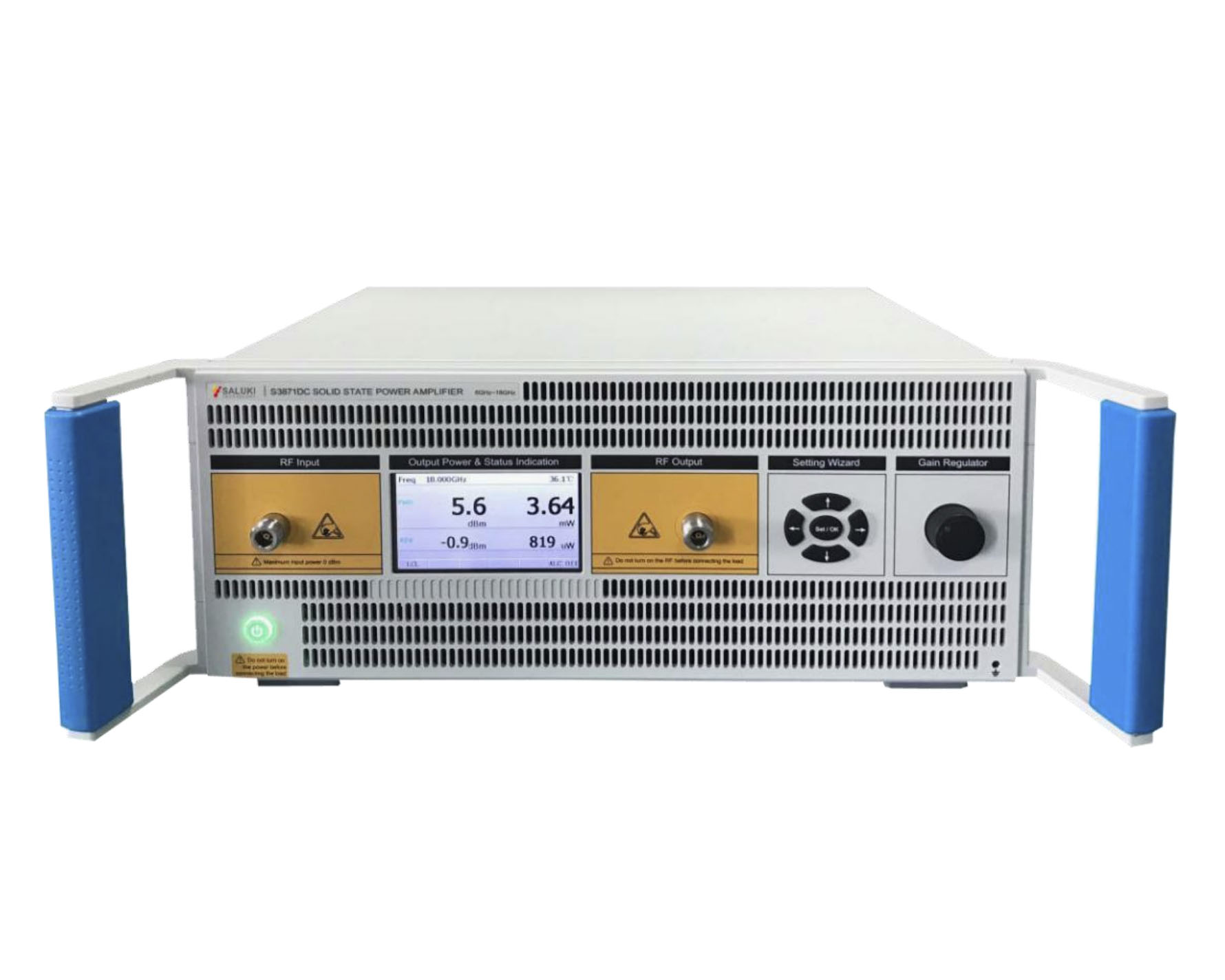

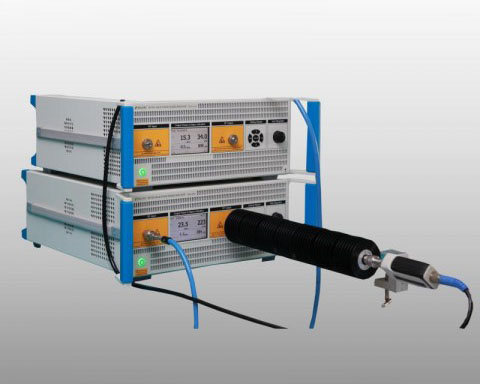

Серия S3871 представляет собой широкополосные твердотельные усилители мощности, в которых используется запатентованная технология пространственного объединения мощности. Усилители мощности S3871 разработаны с учетом высоких требований в таких технических характеристиках, как широкая полоса пропускания, высокое усиление, высокая мощность, широкий динамический диапазон, низкий уровень паразитных сигналов и чрезвычайно высокая устойчивость к нагрузке, что позволяет использовать данные усилители для тестирования кабелей и микросхем в широком диапазоне частот, в том числе для испытаний радаров, микроволновой обработки изображений и спутниковой связи.
Особенности:
- Широкий частотный диапазон от 9 кГц до 60 ГГц
- Разомкнутый контур: усиление и выход можно регулировать с точностью до 0,1 дБ.
- Внутренняя стабильность: с внутренними схемами автоматического контроля уровня выход может быть фиксированным и стабильным

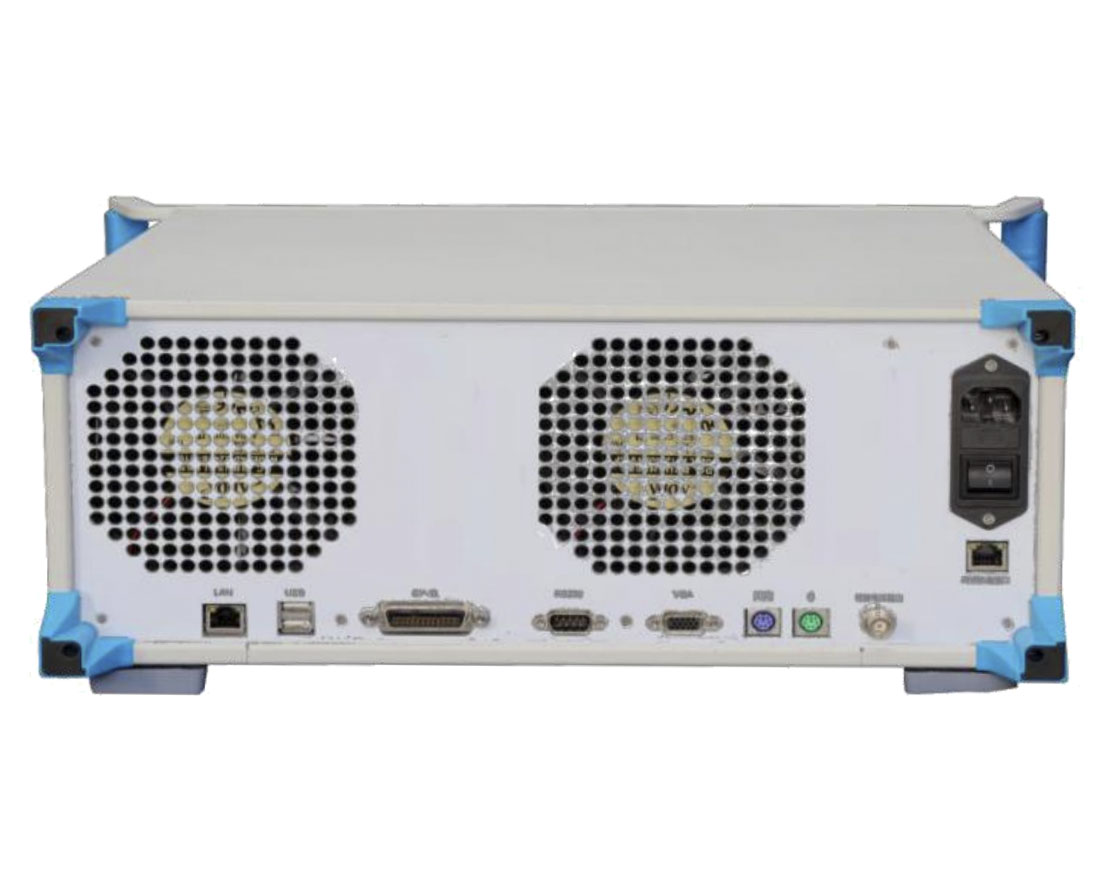

- Дистанционное управление: настройкой параметров и настройкой функций можно управлять через GPIB или LAN
- Стандартный 4U 19 дюймов или 5U или индивидуальный класс стойки
Приложения:
- Электронный счетчик
- Тестирование антенн
- Лабораторное оборудование
- Электромагнитная совместимость / проверка помех
- Спутниковая связь
Основные характеристики:
- Точность отображения выходного сигнала ± 0,3 дБ
- Динамический диапазон регулировки выхода 20-40 дБ
- Стабильность выходного сигнала < ± 0,3 дБ при постоянной температуре.
- Плоскостность выходного сигнала < ± 0,3 дБ в установившемся режиме
Многоуровневая защита:
- Входная мощность: 1 мВт - 1 Вт (в зависимости от модели)
- Мониторинг внутренней температуры в реальном времени: сигнализация высокой температуры и автоматическая защита
- Мониторинг отраженной мощности в реальном времени: сигнализация несоответствия и автоматическая защита
- Мониторинг рабочего состояния вентилятора в режиме реального времени: сигнализация работы вентилятора и автоматическая защита
Типичные области применения:
- Тестирование микросхем при постоянной высокой мощности: тестируйте выходные характеристики микросхемы и стабильность при постоянной высокой мощности.
- Тестирование микросхем при изменении высокой мощности: тестируйте выходные характеристики микросхем и стабильность при изменении высокой мощности.
- Моделирование приема / передачи на открытом воздухе: тестируйте способность передачи радара или системы связи на большом расстоянии, на разных частотах и в сложной среде.
- Моделирование специфической электромагнитной среды: используйте сигналы высокой мощности для моделирования сложной электромагнитной среды.
- Испытания на электромагнитную совместимость: генерируйте широкополосный сигнал высокой мощности для тестирования электромагнитных систем.
Модель | Частотный диапазон | Усиление (дБ) | Psat (дБм) | Входной порт | Выходной порт |
S3871AD | 9 кГц - 250 МГц | 54 | 51 | N (f) | N (f) |
S3871AE | 9 кГц - 250 МГц | 56 | 53 | N (f) | N (f) |
S3871AH | 80 МГц - 1 ГГц | 54 | 51 | N (f) | N (f) |
S3871AK | 80 МГц - 1 ГГц | 56 | 53 | N (f) | N (f) |
S3871AA | 1 ГГц - 2,5 ГГц | 53 | 50 | N (f) | N (f) |
S3871AP | 1 ГГц - 2,5 ГГц | 55 | 52 | N (f) | N (f) |
S3871AB | 1 ГГц - 6 ГГц | 48 | 45 | N (f) | N (f) |
S3871AQ | 2 ГГц - 6 ГГц | 53 | 50 | N (f) | N (f) |
S3871AR | 2 ГГц - 6 ГГц | 56 | 53 | N (f) | N (f) |
S3871AS | 500 МГц - 6 ГГц | 50 | 47 | N (f) | N (f) |
S3871AT | 500 МГц - 6 ГГц | 53 | 50 | N (f) | N (f) |
S3871AU | 500 МГц - 6 ГГц | 56 | 53 | N (f) | N (f) |
S3871DA | 6 ГГц - 18 ГГц | 46 | 43 | N (f) | N (f) |
S3871DB | 6 ГГц - 18 ГГц | 50 | 47 | N (f) | N (f) |
S3871DC | 6 ГГц - 18 ГГц | 53 | 50 | N (f) | N (f) |
S3871DD | 6 ГГц - 18 ГГц | 56 | 53 | N (f) | N (f) |
S3871DE | 2 ГГц - 18 ГГц | 53 | 50 | N (f) | N (f) |
S3871DK | 6 ГГц - 18 ГГц | 50 | 47 | N (f) | N (f) |
S3871DH | 2 ГГц - 18 ГГц | 46 | 43 | N (f) | N (f) |
S3871EA | 18 ГГц - 26,5 ГГц | 43 | 40 | 3,5 мм (м) | 3,5 мм (м) |
S3871EB | 18 ГГц - 26,5 ГГц | 46 | 43 | 3,5 мм (м) | 3,5 мм (м) |
S3871EC | 18 ГГц - 26,5 ГГц | 53 | 50 | 3,5 мм (м) | WR42 |
S3871FA | 26 ГГц - 32 ГГц | 43 | 40 | 2,4 мм (м) | 2,4 мм (м) |
S3871FB | 32 ГГц - 40 ГГц | 43 | 40 | 2,4 мм (м) | 2,4 мм (м) |
S3871FC | 24 ГГц - 30 ГГц | 46 | 43 | 2,4 мм (м) | 2,4 мм (м) |
S3871FN | 33 ГГц - 37 ГГц | 45 | 45 | 2,4 мм (м) | WR28 |
S3871FD | 37 ГГц - 43 ГГц | 46 | 43 | 2,4 мм (м) | 2,4 мм (м) |
S3871FE | 26 ГГц - 40 ГГц | 43 | 40 | 2,4 мм (м) | 2,4 мм (м) |
S3871FF | 26 ГГц - 40 ГГц | 49 | 46 | 2,4 мм (м) | WR28 |
S3871FG | 26 ГГц - 40 ГГц | 53 | 50 | 2,4 мм (м) | WR28 |
S3871FP | 18 ГГц - 40 ГГц | 46 | 43 | 2,4 мм (м) | 24JS18000 |
S3871FQ | 18 ГГц - 40 ГГц | 50 | 47 | 2,4 мм (м) | 24JS18000 |
S3871FR | 18 ГГц - 40 ГГц | 53 | 50 | 2,4 мм (м) | 24JS18000 |
S3871FS | 2 ГГц - 40 ГГц | 40 | 37 | 2,4 мм (м) | 2,4 мм (м) |
S3871HA | 40 ГГц - 47 ГГц | 40 | 37 | 2,4 мм (м) | 2,4 мм (м) |
S3871LA | 40 ГГц - 60 ГГц | 36 | 33 | 1,85 мм (м) | 1,85 мм (м) |
Опции | Описание |
S3871AB-020 | 500MHz - 6GHz, 20W |
S3871AB-040 | 500MHz - 6GHz, 40W |
S3871AS-060 | 500MHz - 6GHz, 60W |
S3871AS-080 | 500MHz - 6GHz, 80W |
S3871AT-150 | 500MHz - 6GHz, 150W |
S3871AT-200 | 800MHz - 4.2GHz, 200W |
S3871AT-250 | 800MHz - 3GHz, 250W |
S3871AT-300 | 2.1GHz - 2.7GHz, 300W |
S3871AU-250 | 500MHz - 6GHz, 250W |
S3871AU-300 | 500MHz - 3GHz, 300W |
S3871AU-350 | 500MHz - 3GHz, 350W |
S3871AU-400 | 500MHz - 3GHz, 400W |
S3871AU-450 | 500MHz - 3GHz, 450W |
S3871AU-3001 | 800MHz - 4.2GHz, 300W |
S3871AU-4001 | 800MHz - 4.2GHz, 400W |
S3871AU-500 | 2.1GHz - 2.7GHz, 500W |
S3871DA-040 | 6GHz - 18GHz, 40W |
S3871DB-060 | 6GHz - 18GHz, 60W |
S3871DB-080 | 6GHz - 18GHz, 80W |
S3871DC-150 | 6GHz - 18GHz, 150W |
S3871DH-005 | 2GHz - 18GHz, 5W |
S3871DH-010 | 2GHz - 18GHz, 10W |
S3871DK-080 | 2GHz - 18GHz, 80W |
S3871EB-040 | 18GHz - 26.5GHz, 40W |
S3871EB-060 | 18GHz - 26.5GHz, 60W |
S3871EB-080 | 18GHz - 26.5GHz, 80W |
S3871EC-120 | 18GHz - 26.5GHz, 120W |
S3871EC-150 | 18GHz - 26.5GHz, 150W |
S3871EC-200 | 18GHz - 26.5GHz, 200W |
S3871FN-050 | 33GHz - 37GHz, 50W |
S3871FE-020 | 26GHz - 40GHz, 20W |
S3871FF-060 | 26GHz - 40GHz, 60W |
S3871FF-080 | 26GHz - 40GHz, 80W |
S3871FG-150 | 26GHz - 40GHz, 150W |
S3871FP-005 | 18GHz - 40GHz, 5W |
S3871FP-010 | 18GHz - 40GHz, 10W |
S3871FQ-060 | 18GHz - 40GHz, 60W |
S3871FQ-080 | 18GHz - 40GHz, 80W |
S3871LA-005 | 40GHz - 60GHz, 5W |
Модели | Описание |
S3871AD | Усилитель мощности, 9 кГц - 250 МГц, 54 дБ |
S3871AE | Усилитель мощности, 9 кГц - 250 МГц, 56 дБ |
S3871AH | Усилитель мощности, 80 МГц - 1 ГГц, 54 дБ |
S3871AK | Усилитель мощности, 80 МГц - 1 ГГц, 56 дБ |
S3871AA | Усилитель мощности, 1 ГГц - 2,5 ГГц, 53 дБ |
S3871AP | Усилитель мощности, 1 ГГц - 2,5 ГГц, 55 дБ |
S3871AB | Усилитель мощности, 1 ГГц - 6 ГГц, 48 дБ |
S3871AQ | Усилитель мощности, 2 ГГц - 6 ГГц, 53 дБ |
S3871AR | Усилитель мощности, 2 ГГц - 6 ГГц, 56 дБ |
S3871AS | Усилитель мощности, 500 МГц - 6 ГГц, 50 дБ |
S3871AT | Усилитель мощности, 500 МГц - 6 ГГц, 53 дБ |
S3871AU | Усилитель мощности, 500 МГц - 6 ГГц, 56 дБ |
S3871DA | Усилитель мощности, 6 ГГц - 18 ГГц, 46 дБ |
S3871DB | Усилитель мощности, 6 ГГц - 18 ГГц, 50 дБ |
S3871DC | Усилитель мощности, 6 ГГц - 18 ГГц, 53 дБ |
S3871DD | Усилитель мощности, 6 ГГц - 18 ГГц, 56 дБ |
S3871DE | Усилитель мощности, 2 ГГц - 18 ГГц, 53 дБ |
S3871DK | Усилитель мощности, 6 ГГц - 18 ГГц, 50 дБ |
S3871DH | Усилитель мощности, 2 ГГц - 18 ГГц, 46 дБ |
S3871EA | Усилитель мощности, 18 ГГц - 26,5 ГГц, 43 дБ |
S3871EB | Усилитель мощности, 18 ГГц - 26,5 ГГц, 46 дБ |
S3871EC | Усилитель мощности, 18 ГГц - 26,5 ГГц, 53 дБ |
S3871FA | Усилитель мощности, 26 ГГц - 32 ГГц, 43 дБ |
S3871FB | Усилитель мощности, 32 ГГц - 40 ГГц, 43 дБ |
S3871FC | Усилитель мощности, 24 ГГц - 30 ГГц, 46 дБ |
S3871FN | Усилитель мощности, 33 ГГц - 37 ГГц, 45 дБ |
S3871FD | Усилитель мощности, 37 ГГц - 43 ГГц, 46 дБ |
S3871FE | Усилитель мощности, 26 ГГц - 40 ГГц, 43 дБ |
S3871FF | Усилитель мощности, 26 ГГц - 40 ГГц, 49 дБ |
S3871FG | Усилитель мощности, 26 ГГц - 40 ГГц, 53 дБ |
S3871FP | Усилитель мощности, 18 ГГц - 40 ГГц, 46 дБ |
S3871FQ | Усилитель мощности, 18 ГГц - 40 ГГц, 50 дБ |
S3871FR | Усилитель мощности, 18 ГГц - 40 ГГц, 53 дБ |
S3871FS | Усилитель мощности, 2 ГГц - 40 ГГц, 40 дБ |
S3871HA | Усилитель мощности, 40 ГГц - 47 ГГц, 40 дБ |
S3871LA | Усилитель мощности, 40 ГГц - 60 ГГц, 36 дБ |
