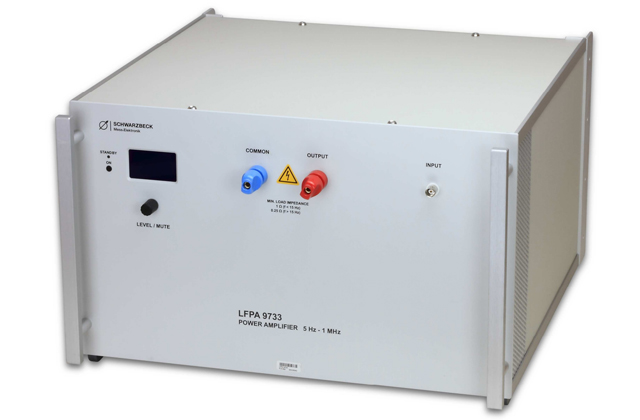

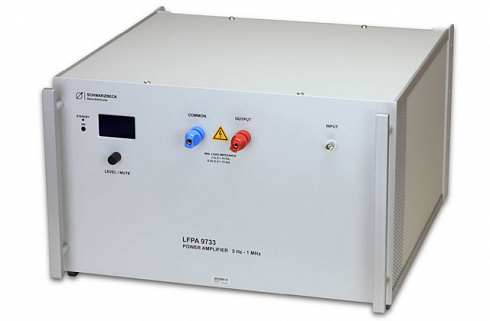

Усилитель мощности Schwarzbeck LFPA 9733B с диапазоном частот от 5 Гц до 1 МГц и коэффициентом усиления 26 дБ.
Подробнее
Описание
Усилитель мощности LFPA 9733B может использоваться в составе комплекса тестирования на помехоустойчивость магнитному полю. Новая конструкция выходных каскадов обеспечивает высокое усиление в широком диапазоне частот от 5 Гц до 1 МГц. Уровень выходного сигнала регулируется с передней панели. Дисплей усилителя отображает уровни выходного тока и напряжения (пиковые значения), температуру выходных каскадов и трансформаторов. Опционально доступны аксессуары для установки в стойку 19 дюймов. Усилитель может управляться дистанционно по интерфейсам GPIB/USB/RS232.
Типовое применение – тестирование на электромагнитную совместимость в части устойчивости воздействию магнитного поля по автомобильным стандартам ЭМС или MIL-461 E/F.Характеристики
| Диапазон частот | 5 Гц – 1 МГц |
| Коэффициент усиления (без нагрузки) | 26 дБ ± 3 дБ |
| Выходной ток (при использовании с рабочим циклом 50% в течение 5 минут) | 28 А (СКЗ) |
| Выходной ток (рабочий цикл 100%) | 14 А (СКЗ) |
| Минимальная нагрузка | 0,25 Ом |
|
Максимальное выходное напряжение в диапазоне частот:
– до 250 кГц – 1 МГц |
60 В (пик) 30 В (пик) |
| Входное сопротивление (типовое значение) | 1 кОм |
| Входной интерфейс | BNC(f) |
| Выходные разъемы | винтовые зажимы |
| Напряжение электропитания | 230 В |
| Максимальный потребляемый ток | 16 А (СКЗ) |
| Материал корпуса | алюминий |
| Габаритные размеры | 448х473х280 мм |
| Масса | 40 кг |
Описание
Модели
| Модели | Описание |
| LFPA 9733B | Усилитель мощности 5 Гц - 1 МГц |
