Усилители мощности Vectawave серии VBA0660
Подробнее
Описание
Усилители мощности Vectawave серии VBA 0660 с частотным диапазоном от 600 МГц до 6 ГГц и мощностью от 15 Вт до 200 Вт.
Линейный усилитель мощности на высокопроизводительных сверхширокополосных выходных каскадах GaN с использованием запатентованных технологий квадратурного гибридного комбинирования Vectawave, сводящие к минимуму потери для более эффективного решения. Порты контроля прямой и отраженной мощности на задней панели. Усилитель А класса с очень низким уровнем искажений.
Характеристики
| VBA 0660-15 | VBA 0660-25 | VBA 0660-60 | VBA 0660-125 | VBA 0660-200 | |
|
Frequency Range (Instantaneous) |
600 MHz - 6 GHz | 600 MHz - 6 GHz | 600 MHz - 6 GHz | 600 MHz - 6 GHz | 600 MHz - 6 GHz |
| Rated Output Power | 15 W | 25 W | 60 W | 125 W | 200 W |
|
Output Power at 1dB Gain Compression |
10 W | 20 W |
50W 700MHz-6 GHz 35W 600 - 700MHz |
100 W | 170 W |
| Gain | 43 dB Min | 46 dB Min | 49 dB Min | 51 dB Min | 54 dB Min |
| Harmonics |
Better than -20dBc (1-6GHz) Better than -14dBc (0.6-1GHz) |
Better than -20dBc (1-6GHz) Better than -12dBc (0.6-1GHz) |
Better than -20dBc |
Better than -20dBc (1-6GHz) Better than -15dBc (0.6-1GHz) |
Better than -20dBc |
| Supply Voltage | 100-240V ac (± 10%) | 100-240Vac (± 10%) | 100-240Vac (± 10%) | 100-240Vac (± 10%) | 100-240Vac (± 10%) |
| Supply Frequency Range | 45-63Hz | 45-63Hz | 45-63Hz | 45-63Hz | 45-63Hz |
Документы
Vectawave VBA0660-25 Specification
455.9 Кб
Vectawave VBA0660-60 Specification
319.8 Кб
Vectawave VBA0660-125 Specification
425.8 Кб
Vectawave VBA0660-200 Specification
338.1 Кб
Описание
Модели
| Наименование | Описание |

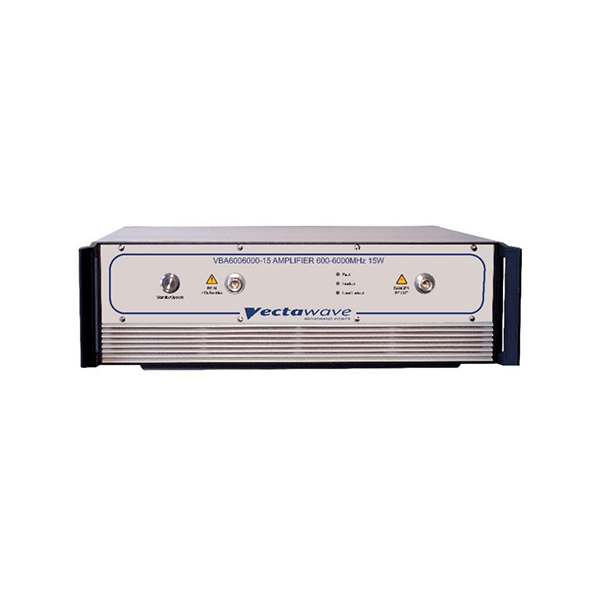

| VBA0660-15 | Усилитель мощности, 600 МГц - 6 ГГц, 15 Вт |

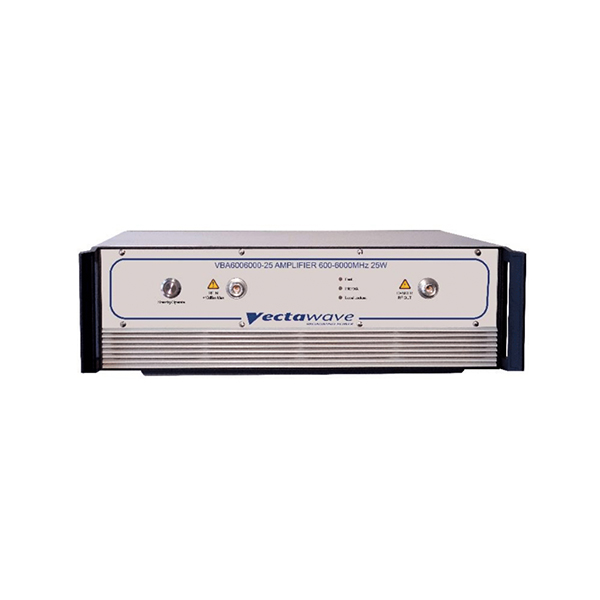

| VBA0660-25 | Усилитель мощности, 600 МГц - 6 ГГц, 25 Вт |

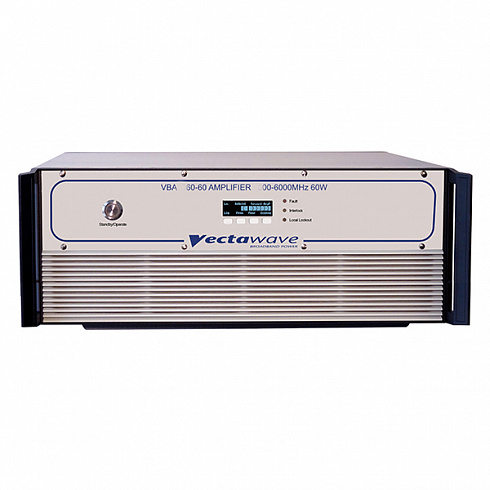

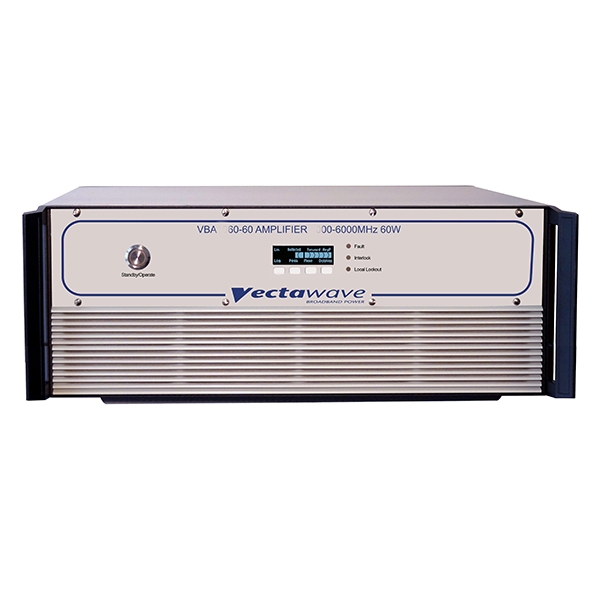

| VBA0660-60 | Усилитель мощности, 600 МГц - 6 ГГц, 60 Вт |

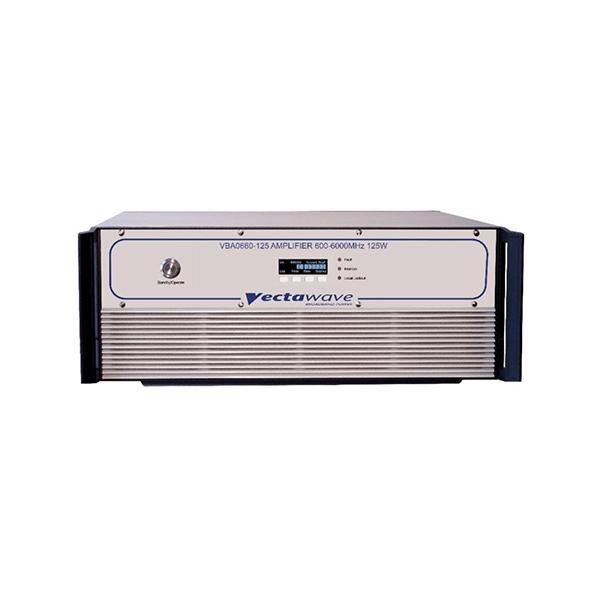

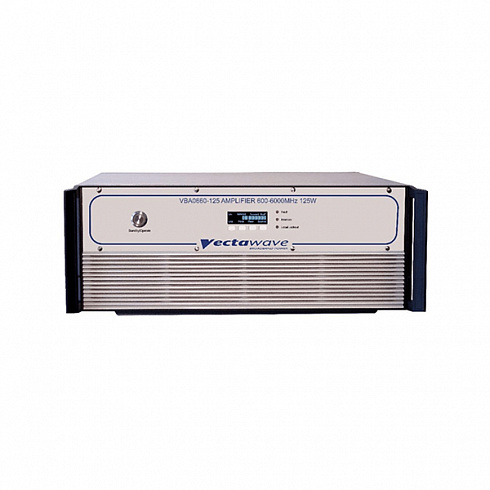

| VBA0660-125 | Усилитель мощности, 600 МГц - 6 ГГц, 125 Вт |

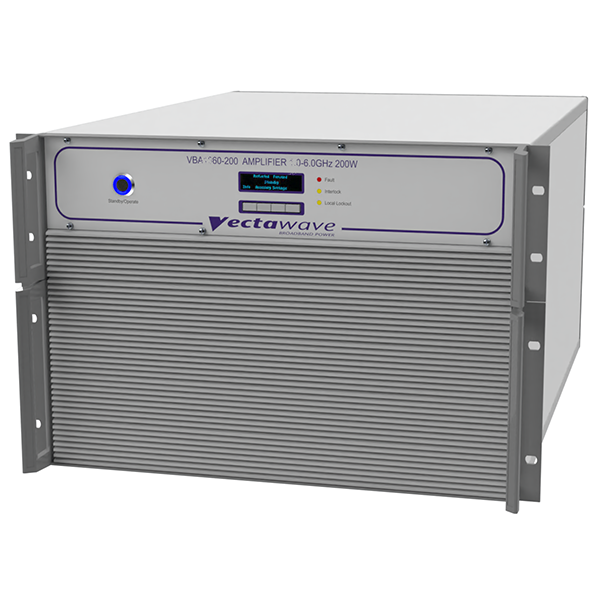

| VBA0660-200 | Усилитель мощности, 600 МГц - 6 ГГц, 200 Вт |
