Усилители мощности Vectawave серии VBA0860
Подробнее
Описание
Частотный диапазон серии VBA 0860 от 800 МГц до 6 ГГц. Мощность от 15 Вт до 200 Вт. Усилители серии VBA 0860 - это широкополосные усилители, разработанные для применений, где требуется надежность и прочность РЧ систем, устойчивых к рассогласованиям. Серия усилителей мощности класса А основана на высокопроизводительных выходных каскадах GaN и запатентованной технологии квадратурного гибридного комбинирования Vectawave. Порты контроля прямой и обратной мощности находятся на задней панели. VBA 0860 имеют низкий уровень искажений и работают при 100% рассогласовании без отключения.
Характеристики
| VBA 0860-15 | VBA 0860-25 | VBA 0860-60 | VBA 0860-125 | VBA 0860-200 | |
| Частотный диапазон | 800 МГц - 6 ГГц | 800 МГц - 6 ГГц | 800 МГц - 6 ГГц | 800 МГц - 6 ГГц | 800 МГц - 6 ГГц |
| Выходная мощность | 15 Вт | 25 Вт | 60 Вт | 125 Вт | 200 Вт |
| Точка компрессии 1 дБ | 10 Вт | 20 Вт | 100 Вт | ||
| Коэффициент усиления | 43 дБ | 46 дБ | 51 дБ | ||
| Гармоники |
< -20 дБн (1-6ГГц) < -14 дБн (0,8-1ГГц) |
< -20 дБн (1-6ГГц) < -12 дБн (0,8-1ГГц) |
< -20 дБн (1-6ГГц) < -15 дБн (0,8-1ГГц) |
||
| Выходное сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом | |
| Электропитание | 100-240 В (± 10%) | 100-240 В (± 10%) | 100-240 В (± 10%) | ||
| Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA0860-25 Specification
411.2 Кб
Vectawave VBA0860-125 Specification
417.4 Кб
Vectawave VBA0860-200 Specification
335.1 Кб
Описание
Модели
| Наименование | Описание |

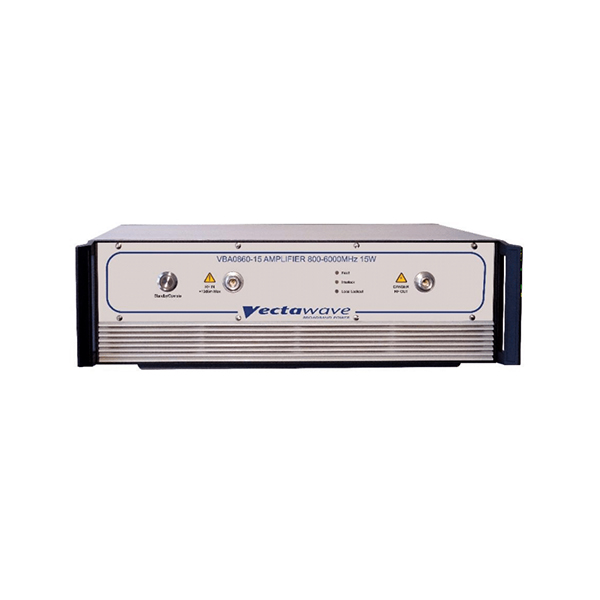

| VBA0860-15 | Усилитель мощности, 800 МГц - 6 ГГц, 15 Вт |

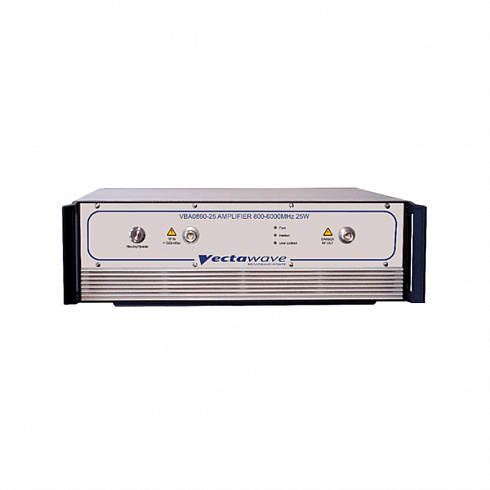

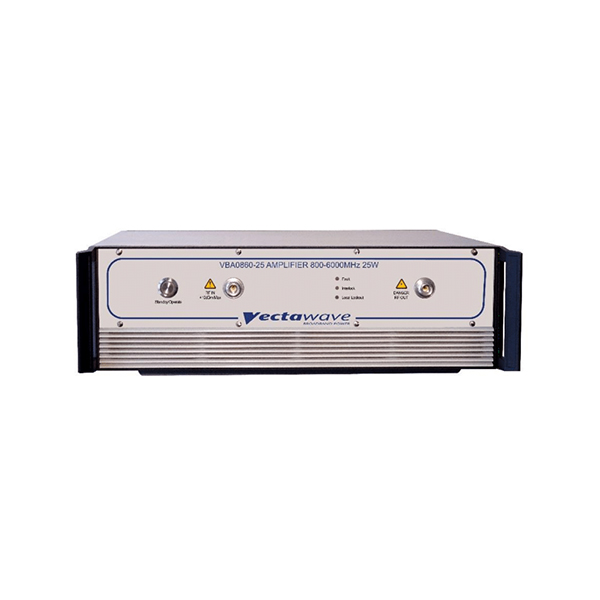

| VBA0860-25 | Усилитель мощности, 800 МГц - 6 ГГц, 25 Вт |
| VBA0860-60 | Усилитель мощности, 800 МГц - 6 ГГц, 60 Вт |

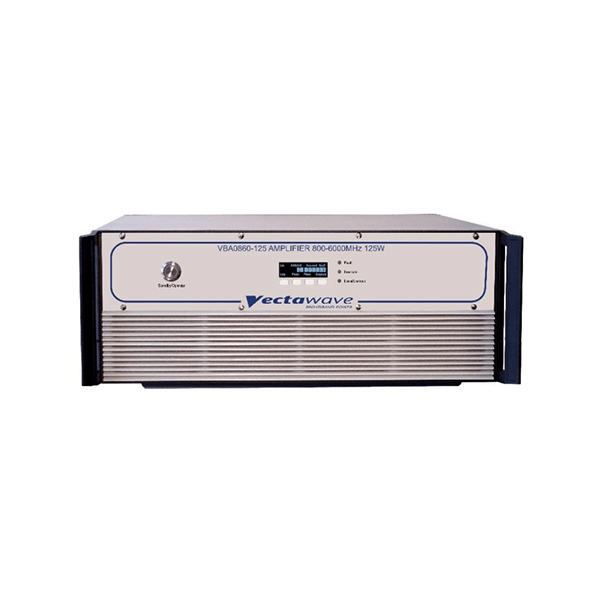

| VBA0860-125 | Усилитель мощности, 800 МГц - 6 ГГц, 125 Вт |
| VBA0860-200 | Усилитель мощности, 800 МГц - 6 ГГц, 200 Вт |
