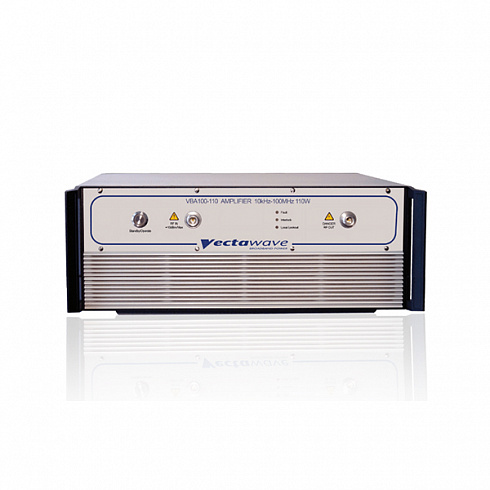

        Vectawave VBA100

        Рекомендуем
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        • Vectawave VBA100
        Vectawave
        Усилители мощности Vectawave серии VBA100
        Подробнее
        В корзину В корзине
        Запросить предложение
        • Описание
        • Характеристики
        • Документы
        • Модели
        Описание

        Серия усилителей VBA100 основана на технологии кремниевых ДМОП транзисторов. Усилитель обладает очень низким уровнем искажений и допускает 100% рассогласование, что является неоспоримым преимуществом для применения в испытаниях на электромагнитную совместимость. Уникальная технология Vectawave позволяет усилителю соответствовать самым жестким требованиям по коэффициенту передачи, работать в режимах как холостого хода, так и короткого замыкания.

        Применение:

        • Испытания на ЭМС
        • Радиосвязь
        • Излучение и исследование радиочастотных сигналов
        Характеристики
          VBA100-30 VBA100-110 VBA100-200 VBA100-400 VBA100-900 VBA100-1100 VBA100-3000
        Frequency Range (Instantaneous) 10kHz-100MHz 10kHz-100MHz 10kHz-100MHz 10kHz-100MHz 10kHz-100MHz 10kHz-100MHz 10kHz-100MHz
        Rated Output Power  30W Min (40W typical) 110W Min (145W typical) 200W Min (250W typical) 400W Min (500W typical) 900W Min (1000W typical) 1100W Min (1500W typical) 3000W Min
        Output Power at 1dB Gain Compression 25W Min (35W typical) 90W Min (100W typical) 150W Min (180W typical) 300W Min (400W typical) 700W Min (800W typical) 1000W Min (1300W typical) 2300W Min
        Gain  46dB Min 51dB Min 51dB Min 57dB Min 63dB Min 62dB Min 64dB Min
        Third Order Intercept Point 54dBm 61dBm 61dBm 67dBm 67dBm 72dBm 70dBm
        Gain variation with Frequency ±2dB ±2dB ±2dB ±2dB ±2dB ±3dB ±3dB
        Harmonics Better than -20dBc (at 25W Output Power) Better than -20dBc (at 90W Output Power) Better than -20dBc (at 150W Output Power) Better than -20dBc (at 250W Output Power)
        Better than -18dBc (at 300W Output Power)
        Better than -20dBc (at 700W Output Power)  Better than -20dBc (at 1kW Output Power)  Better than -20dBc (at 2100W Output Power)
        Output Impedance  50 Ohms  50 Ohms  50 Ohms  50 Ohms  50 Ohms  50 Ohms  50 Ohms
        Stability  Unconditional Unconditional Unconditional Unconditional Unconditional Unconditional Unconditional
        Output VSWR Tolerance (see note 2) Infinity:1 Infinity:1 Infinity:1 Infinity:1 Infinity:1 Infinity:1 Infinity any phase
        Input VSWR  2:1 (Max) 2:1 (Max) 2:1 (Max) 2:1 (Max) 2:1 (Max) 2:1 (Max) 2:1 (Max)
        Supply Voltage  85-264V ac 88-230VAC 100 - 240V ac (+/- 10%) 184-264V ac 184-264V ac see options for 3 phase configuration 200-240V or 350-415V ac
        Supply Frequency Range  47-63Hz   47-63Hz   45-63Hz 47-63Hz 47-63Hz 47-63Hz 45-63Hz
        Supply Power  <120VA (Max) <500VA (Max) <1kVA (Max) <2kVA (Max) <3kVA (Max) <6kVA (Max) 11kVA
        Mains Connector  IEC320 IEC320 IEC320 IEC320 IEC320 Appropriate IEC 60309 plug Appropriate IEC 60309 plug
        Документы
        Vectawave VBA100-30 Технические характеристики
        253.4 Кб
        Vectawave VBA100-110 Технические характеристики
        359 Кб
        Vectawave VBA100-200 Технические характеристики
        562.3 Кб
        Vectawave VBA100-400 Технические характеристики
        1 Мб
        Vectawave VBA100-900 Технические характеристики
        335.9 Кб
        Vectawave VBA100-1100 Технические характеристики
        1.1 Мб
        Vectawave VBA100-3000 Технические характеристики
        595.4 Кб
        Описание
        Модели
        Наименование Описание

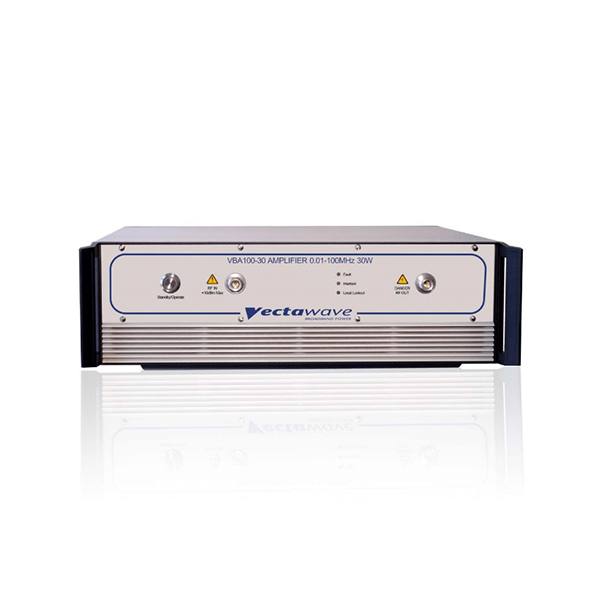

        VBA 100-30 Усилитель 10 кГц - 100 МГц 30 Вт

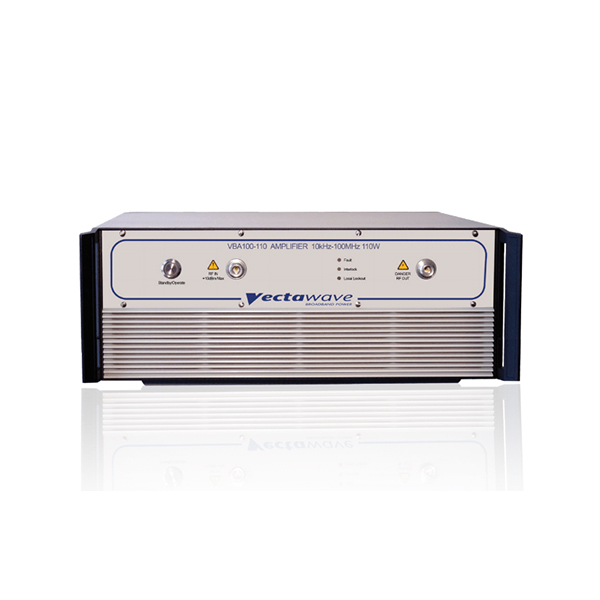

        VBA 100-110 Усилитель 10 кГц - 100 МГц 110 Вт

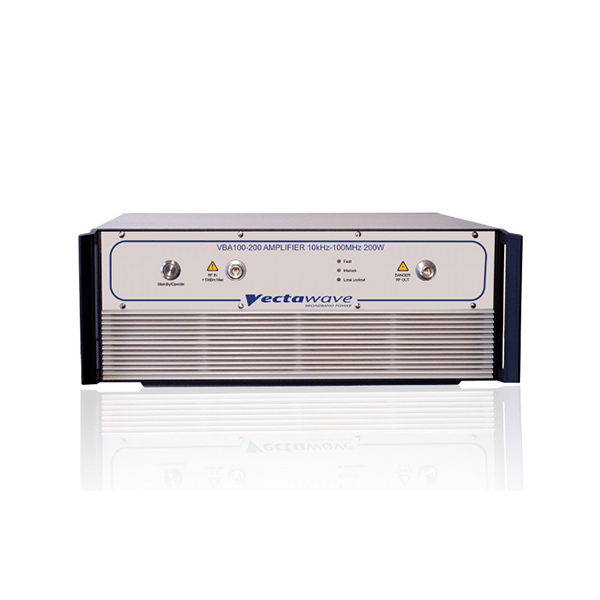

        VBA100-200 Усилитель 10 кГц - 100 МГц 200 Вт

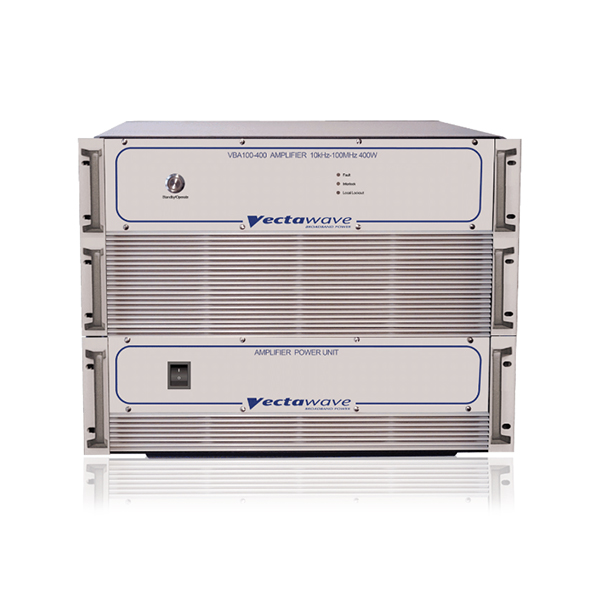

        VBA 100-400 Усилитель 10 кГц - 100 МГц 400 Вт

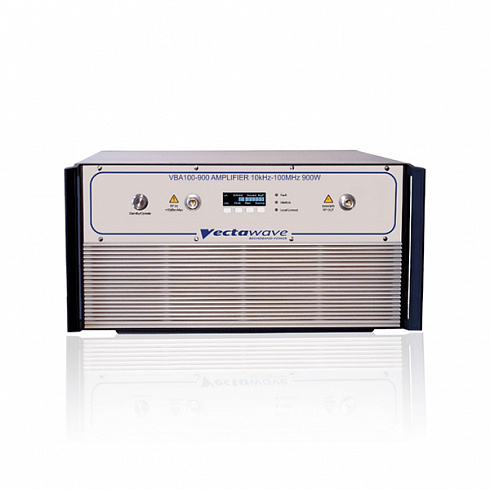

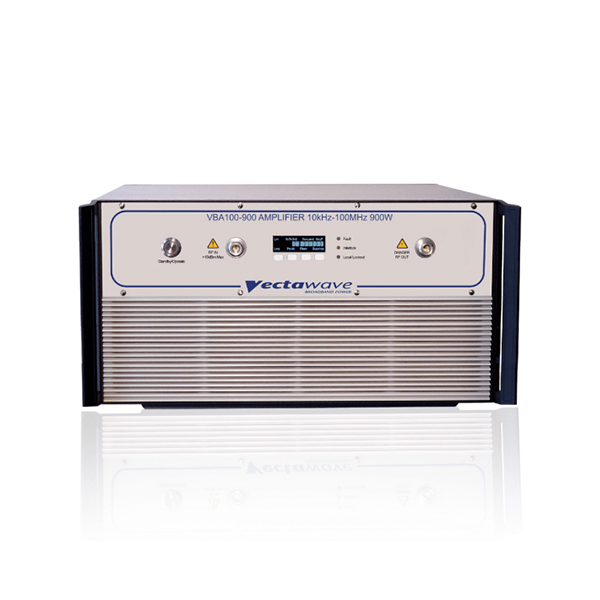

        VBA 100-900 Усилитель 10 кГц - 100 МГц 900 Вт
        VBA 100-1100 Усилитель 10 кГц - 100 МГц 1100 Вт

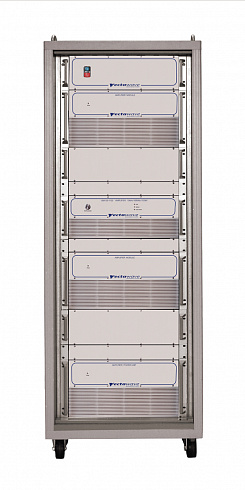

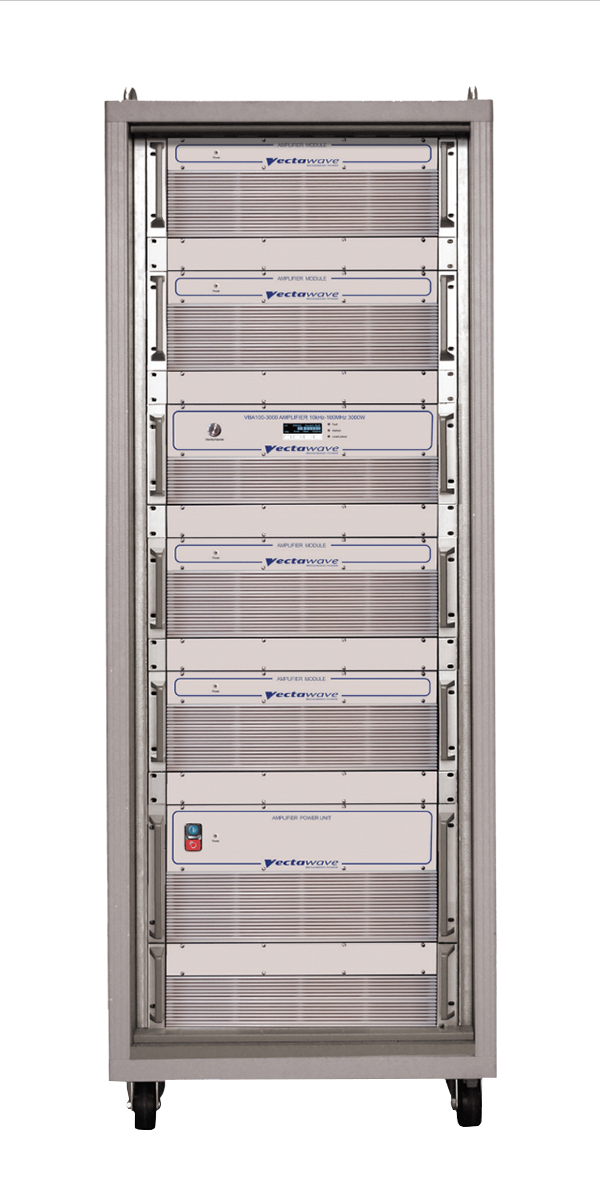

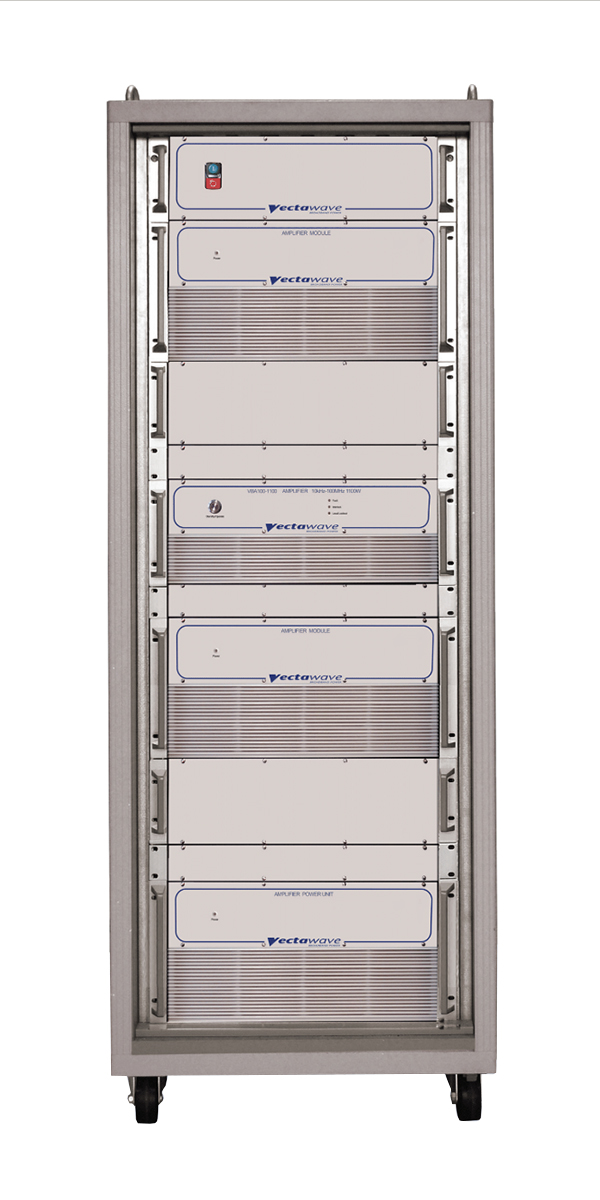

        VBA 100-3000 Усилитель 10 кГц - 100 МГц 3000 Вт
        Option Bench or rack mount
