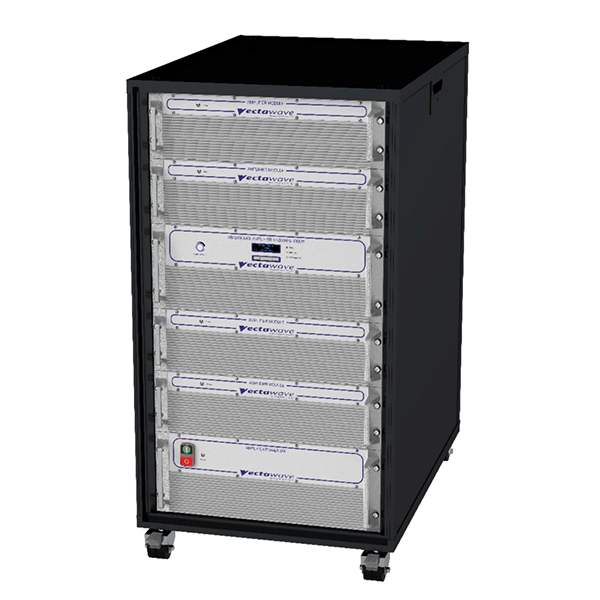

VBA200-3000 - это усилитель высокой мощности с частотой 12–200 МГц, разработанный для приложений, где требуется прочный усилитель, устойчивый к рассогласованиям класса А. Усилитель основан на высокопроизводительных кремниевых выходных каскадах двухтактных полевых МОП-транзисторов и использует эксклюзивные методы объединения мощности, минимизирующие потери для более эффективного решения.
Усилителем можно управлять с передней панели или дистанционно через интерфейсы Ethernet, USB и GPIB. Система цифрового интерфейса управляет включением и отключением усилителя, мониторингом уровней мощности, мониторингом состояния источника питания, связью с управляющим компьютером и реализацией электрических блокировок. Интерфейс клавиатуры и дисплея используется для контроля состояния усилителя, уровней мощности, состояний блокировки, а также для опций конфигурации. Усилитель работает в классе A с очень низкими искажениями и допуском 100% рассогласования без фолдбэка.
Характеристика | Значение |
Выходная мощность | 3000 Вт |
Зависимость усиления от частоты | ±3 дБ |
Гармонические составляющие, не более | -20dBc |
КСВН нагрузки | любой |
КСВН входа | 2 |
Напряжение питания | 200-240В или 350-415В / 45-63Гц |
Вх. разъем | N(f) |
Вых. разъем | 7/16 female |
Интерфейсы | USB/GPIB/Ethernet (опц.) |
Класс усилителя | A |
Наименование | Описание |
VBA 200-3000 | Усилитель мощности, 12 МГц - 200 МГц, 3000 Вт |
Опция | Вариант для установки в стойку с соединителями на задней панели |
