Усилители мощности Vectawave серии VBA2000
Подробнее
Описание
Линейка усилителей VBA 2000 основана на технологии Vectawave GaAs c лучшими параметрами линейности, надежности и эффективности. Усилитель класса A с очень низкими искажениями и устойчивостью к 100% рассогласованию спроектирован специально для испытаний на ЭМС, делая его применение независимым от параметров РЧ тракта, нагрузок, антенн, и испытательных камер.
Характеристики
| VBA 2000-50 | VBA 2000-100 | |
| Частотный диапазон | 1 ГГц - 2 ГГц | 1 МГц - 1 ГГц |
| Выходная мощность | мин. 50 Вт (тип. 60 Вт) | мин. 100 Вт (тип. 110 Вт) |
| Точка компрессии 1 дБ | мин. 45 Вт (тип. 55 Вт) | мин. 90 Вт (тип. 100 Вт) |
| Коэффициент усиления | 48 дБ | 51 дБ |
| Точка пересечения 3 порядка | 57 дБм | 60дБм |
| Нестабильность усиления | ±2 дБм | ±3 дБ |
| Гармоники | < -20 дБн (при 45 Вт) | < -20 дБн (при 90 Вт) |
| Выходное сопротивление | 50 Ом | 50 Ом |
| Допустимый КСВН | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 |
| Электропитание | 90 - 264 В / 47-63 Гц | 90 - 264 В / 47-63 Гц |
| Разъемы | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA2000-50 Specification
184.1 Кб
Vectawave VBA-2000-100 Specification
338.4 Кб
Описание
Модели
| Наименование | Описание |

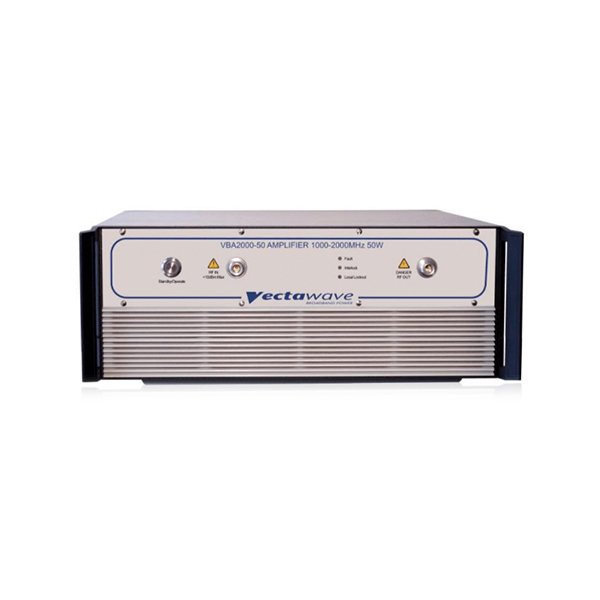

| VBA2000-50 | Усилитель мощности, 1 ГГц - 2 ГГц, 50 Вт |

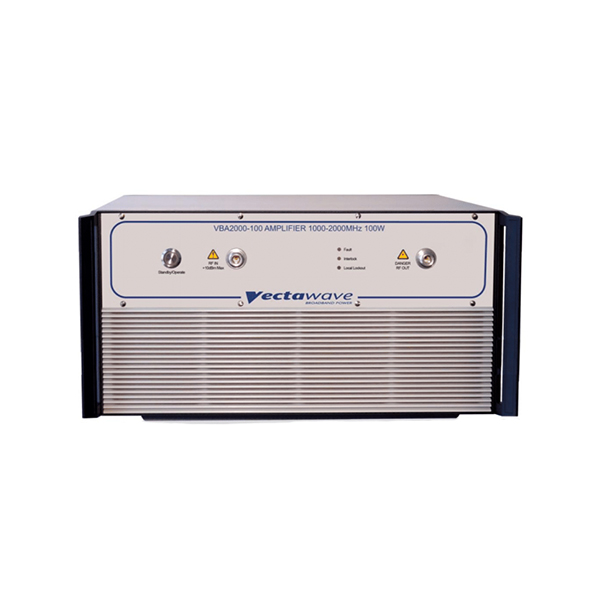

| VBA2000-100 | Усилитель мощности, 1 ГГц - 2 ГГц, 100 Вт |
| VSC2000-250L | Усилитель мощности, 1 ГГц - 2 ГГц, 250 Вт |
