Описание
Усилители серии VBA230 основаны на технологии кремниевых ДМОП транзисторов и обладают низким уровнем искажений и допускают 100% рассогласование, что является неоспоримым преимуществом для применения в испытаниях на электромагнитную совместимость. Уникальная технология Vectawave позволяет усилителю соответствовать самым жестким требованиям по коэффициенту передачи, работать в режимах как холостого хода, так и короткого замыкания.
Характеристики
VBA230-22 | VBA230-35 | VBA 230-80 | |
Частотный диапазон | 150 кГц - 230 МГц | ||
Выходная мощность | тип. 22Вт (мин.27Вт) | 37 Вт(мин.35Вт) | тип. 90 Вт (мин. 80 Вт) |
Точка компрессии 1 дБ | тип. 20Вт (мин.16Вт) | тип. 30Вт (мин.25Вт) | тип. 80 Вт (мин. 70Вт) |
Коэффициент усиления | > 46 дБ | 46 дБ | 50 дБ |
Точка пересечения 3 порядка | 54 дБм | 55 дБм | 58 дБм |
Нестабильность усиления | ±2 дБм | ±2 дБ | ±2 дБ |
Гармоники при 25 Вт | < -20 дБн | < -20 дБн | < -20 дБн |
Допустимый КСВН | ∞:1 | ∞:1 | ∞:1 |
КСВН по входу | не более 2:1 | не более 2:1 | не более 2:1 |
Электропитание | 85 - 264В / 47-63 Гц | 85 - 264В / 47-63 Гц | 85 - 264В / 47-63 Гц |
Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Описание
Модели
Наименование | Описание |

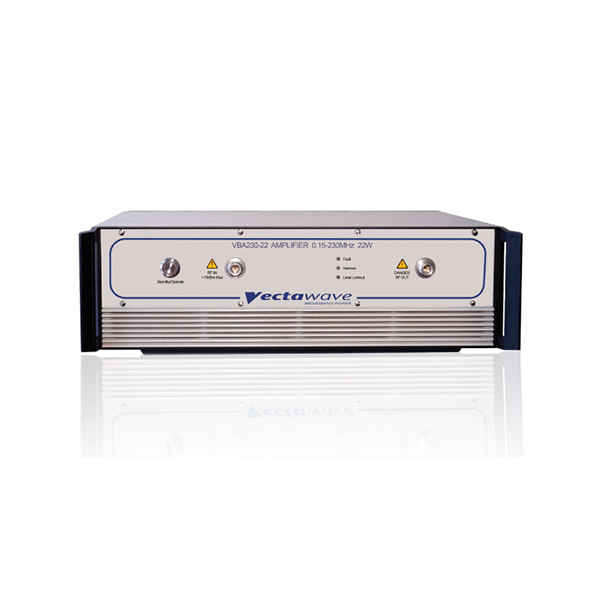

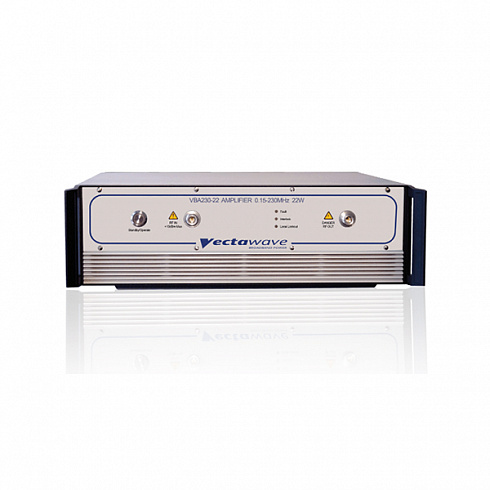

VBA 230-22 | Усилитель мощностью 150 кГц - 230 МГц, 22 Вт |

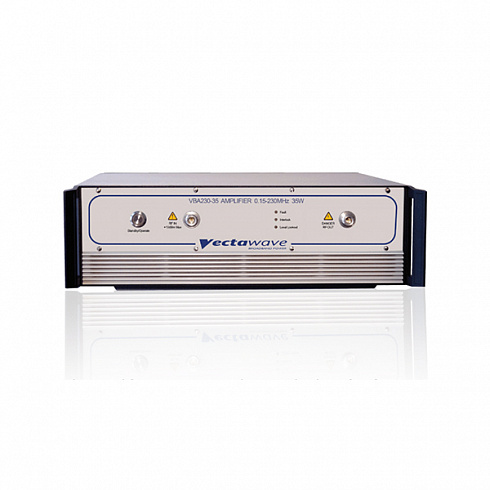

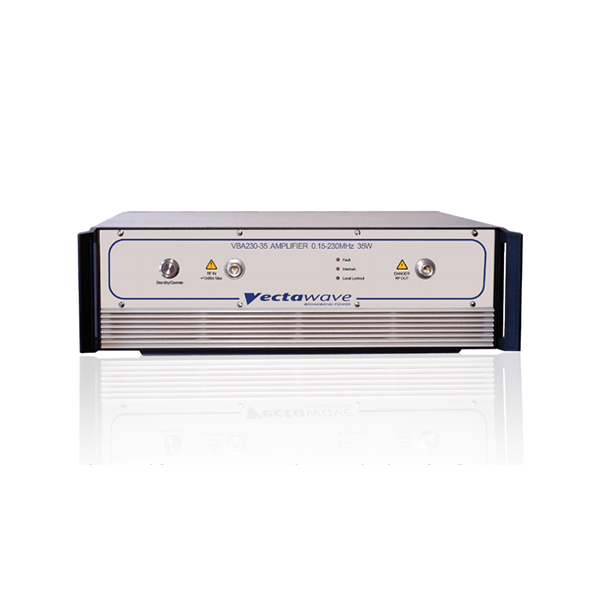

VBA 230-35 | Усилитель мощностью 150 кГц - 230 МГц, 35 Вт |
VBA 230-80 | Усилитель мощностью 150 кГц - 230 МГц, 80 Вт |
Option | Bench or rack mount |
