Усилители мощности Vectawave серии VBA250
Подробнее
Описание
Усилитель мощности на двухтактной схеме на кремниевых МДП-транзисторах класса А, управляется с передней панели или дистанционно через Ethernet, USB или GPIB интерфейсы. Усилитель разработан специально для испытаний на электромагнитную совместимость с предельно низкими искажениями и возможностью работы на любую нагрузку, работая без ухудшения параметров.
Характеристики
| VBA 250 - 80 | VBA250 - 120 | VBA 250 - 200 | VBA 250 - 400 | VBA 250 - 600 | VBA 250 - 800 | VBA 250 - 2500 | |
| Частотный диапазон | 10 кГц - 250 МГц | ||||||
| Выходная мощность | мин. 80 Вт | мин. 120 Вт |
10 кГц-80 МГц: мин. 250 Вт 80-250 МГц: мин. 200 Вт |
10 кГц-80 МГц: мин. 400 Вт 80-250 МГц: мин. 360 Вт |
10 кГц-80 МГц: 700 Вт (мин. 600 Вт) 80-250 МГц: 600 Вт (мин. 550 Вт) |
10 кГц-80 МГц: 900Вт (мин. 800 Вт) 80-250 МГц: 750 Вт (мин. 750 Вт) |
2,5 кВт 10 кГц-100 МГц 2,5-1,9 Вт 100-250 МГц (спад 4,8 Вт/МГц) |
| Точка компрессии 1 дБ | >80Вт (мин. 60Вт) | мин. 90 Вт (тип. >120Вт ниже 100МГц) |
10 кГц-80 МГц: мин. 200 Вт 80-250 МГц: мин. 150 Вт |
10 кГц-80 МГц: мин. 300 Вт 80-250 МГц: мин. 250 Вт |
10 кГц-80 МГц: 600 Вт (мин. 500 Вт) 80-250 МГц: 500 Вт (мин. 400 Вт) |
10 кГц-80 МГц: 750Вт (мин. 650Вт) 80-250 МГц: 600Вт (мин. 500Вт) |
2,1 кВт 10 кГц-100 МГц 2,1-1,3 кВт 100-250 МГц (спад 5,33Вт/МГц) |
| Коэффициент усиления | 58 дБ | 51 дБ | 54 дБ | 56 дБ | 63 дБ | 67 дБ | > 64 дБ |
| Точка пересечения 3 порядка | 61 дБм | 61 дБм | 64 дБм | 66 дБм | 67 дБм | 61 дБм | 70 дБм |
| Нестабильность усиления | ±2 дБм | ±2 дБ | ±2 дБ | ±2 дБ | ±2 дБ | ±2 дБ | ±2 дБ |
| Гармоники при 25 Вт | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Допустимый КСВН | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 |
| Электропитание |
100 - 240 В / 45-63 Гц |
100 - 240 В / 45-63 Гц |
100 - 240 В / 45-63 Гц |
100 - 240 В / 45-63 Гц |
184 - 264 В / 47-63 Гц |
184 - 264 В / 45-63 Гц |
200-240 В или 350-415 В / 45-63 Гц |
| Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA250-80 Specification
302.8 Кб
Vectawave VBA250-120 Specification
303.5 Кб
Vectawave VBA250-200 Specification
369.5 Кб
Vectawave VBA250-400 Specification
426.8 Кб
Vectawave VBA250-600 Specification
334.2 Кб
Vectawave VBA250-2500 Specification
679.5 Кб
Описание
Модели
| Наименование | Описание |

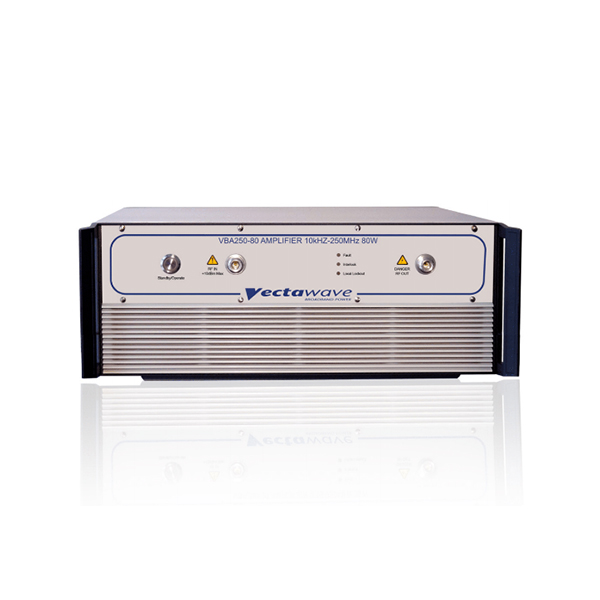

| VBA250-80 | Усилитель мощности, 10 кГц - 250 МГц, 80 Вт |

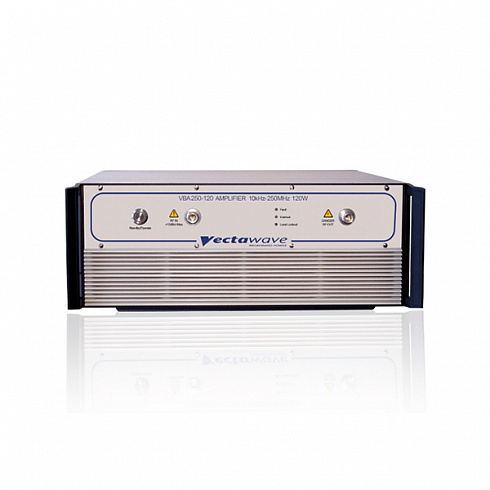

| VBA250-120 | Усилитель мощности, 10 кГц - 250 МГц, 120 Вт |
| VBA250-200 | Усилитель мощности, 10 кГц - 250 МГц, 200 Вт |
| VBA250-400 | Усилитель мощности, 10 кГц - 250 МГц, 400 Вт |
| VBA250-600 | Усилитель мощности, 10 кГц - 250 МГц, 600 Вт |
| VBA250-800 | Усилитель мощности, 10 кГц - 250 МГц, 800 Вт |

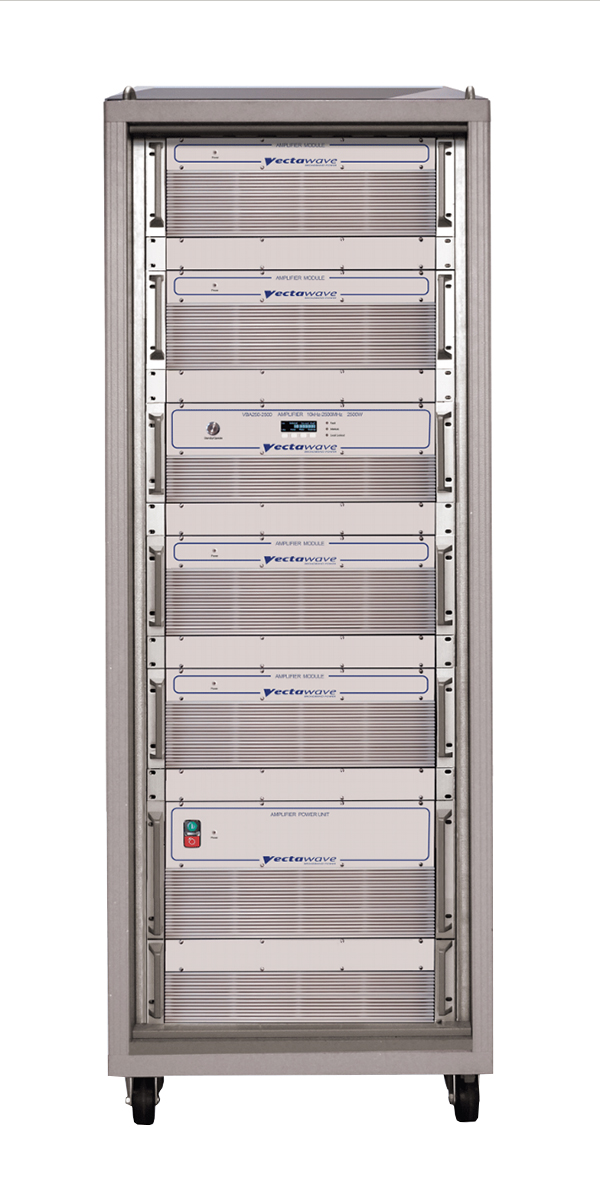

| VBA250-2500 | Усилитель мощности, 10 кГц - 250 МГц, 2500 Вт |
| Option | Bench or rack mount |
