Усилители мощности Vectawave серии VBA3200
Подробнее
Описание
VBA3200 - усилители для испытаний на ЭМС, основаны на уникальной технологии Vectawave GaAs. Повышенная линейность, надежность и эффективность при более низкой стоимости. Усилители класса A с низкими искажениями и возможностью работы даже при 100% рассогласовании тракта. Это делает VBA3200 наиболее подходящими при низком качестве испытательных камер или антенн.
Характеристики
| VBA 3200-100 | VBA 3200-450 | |
| Частотный диапазон | 700 МГц - 3,2 ГГц | |
| Номинальная мощность (компрессия 3дБ) | 100 Вт | 450 Вт |
| Точка компрессии 1 дБ | 80 Вт | 400 Вт |
| Коэффициент усиления | 51 дБ | 57 дБ |
| Точка пересечения 3 порядка | 60 дБм | 66 дБм |
| Нестабильность усиления | ±3 дБм | ±3 дБ |
| Гармоники | < -20 дБн (при 80 Вт) | < -20 дБн (при 400 Вт) |
| Выходное сопротивление | 50 Ом | 50 Ом |
| Допустимый КСВН | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 |
| Электропитание | 100- 240 В / 45-63 Гц | 200 - 240 В или 350 - 415 В/ 45-63 Гц |
Документы
Описание
Модели
| Наименование | Описание |

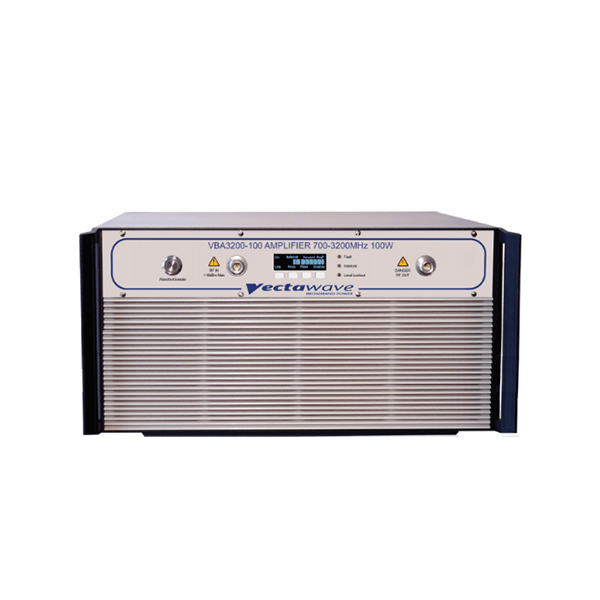

| VBA 3200-100 | Усилитель мощности, 700 МГц - 3,2 ГГц, 100 Вт |

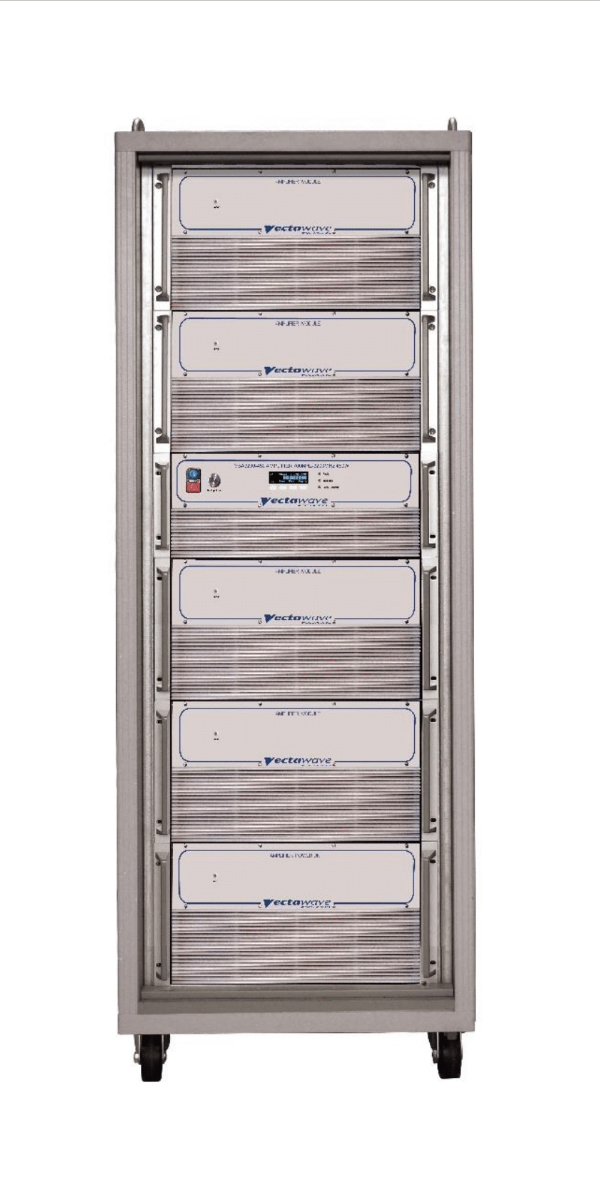

| VBA 3200-450 |
Усилитель мощности, 700 МГц - 3,2 ГГц, 450 Вт |
