Усилители мощности Vectawave серии VBA2700
Подробнее
Описание
Усилитель мощности класса АВ, разработанный специально для радиосвязи и измерения PIM, а также задач общего назначения. Серия VBA 2700 HE основана на технологии GaN, предлагая пользователю все ее преимущества, такие как высокая эффективность при низкой стоимости. Усилитель снабжен защитой от рассогласования нагрузок.
Импульсные узкополосные усилители класса АВ для использования в испытательных стендах для воспроизведения электромагнитного поля напряженностью 600 В/м. Твердотельные усилители на основе GaN для испытаний авиационного бортового оборудования, радаров и автомобильной электроники, поддерживают непрерывный режим и внутреннюю генерацию импульсов (модулятор). Управление с панели или дистанционно.
Характеристики
| VBA 2700-100D-HE | VBA 2700-100-HE | VBA 2700-200-HE | VBA1200/ 1400-1000 | VBA 2700/3100-500 | |
|
Frequency Range (Instantaneous) |
700 MHz - 2,7 GHz | 700 MHz - 2,7 GHz | 700 MHz - 2,7 GHz | 1,2 GHz - 1,4 GHz | 2,7GHz - 3,1 GHz |
| Rated Output Power | 100W Min | 100W Min | 200W Min |
1000W Min (<75% duty cycle) 800W Min (>75% duty cycle) |
500W CW / pulsed |
|
Output Power at 1dB Gain Compression |
750W Min (<75% duty cycle) 600W Min (>75% duty cycle) |
350W CW / pulsed | |||
| Gain | 51 dB Min | 51 dB Min | 54 dB Min | 59 dB Min | 57 dB Min |
| Harmonics |
Better than -12dBc (at 100W Output Power) |
Better than -12dBc (at 100W Output Power) |
Better than -12dBc (at 100W Output Power) | ||
| Supply Voltage | 100-264V ac | 100-264V ac | 100-264V ac |
190-225VAC or 346-415VAC |
190-225VAC or 346-415VAC |
| Supply Frequency Range | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
Документы
Описание
Модели
| Наименование | Описание |
| VBA 2700-100D-HE | Усилитель, 700 МГц - 2,7 ГГц, 100 Вт |
| VBA 2700-100-HE | Усилитель, 700 МГц - 2,7 ГГц, 100 Вт |

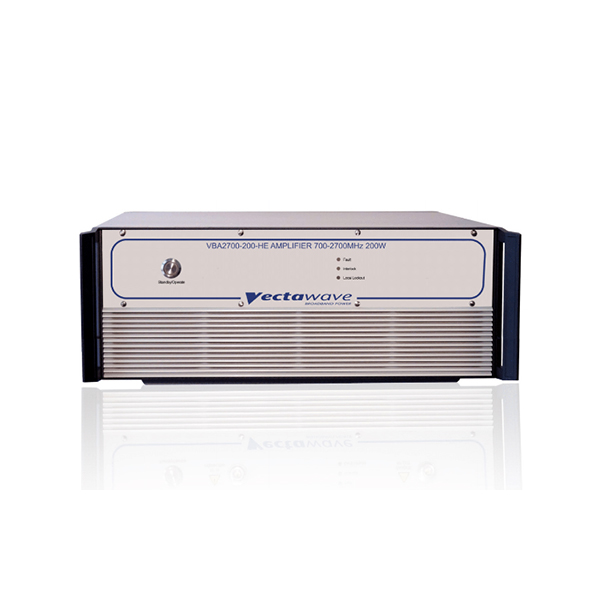

| VBA 2700-200-HE | Усилитель, 700 МГц - 2,7 ГГц, 200 Вт |

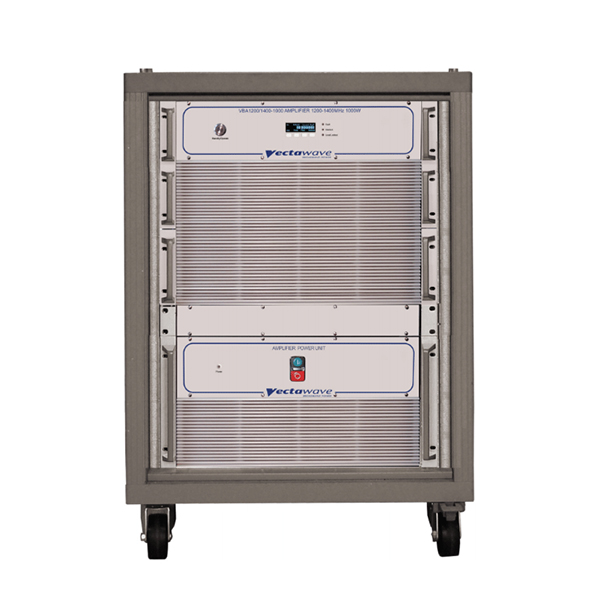

| VBA1200/ 1400-1000 | Усилитель, 1,2 ГГц - 1,4 ГГц, 1000 Вт |

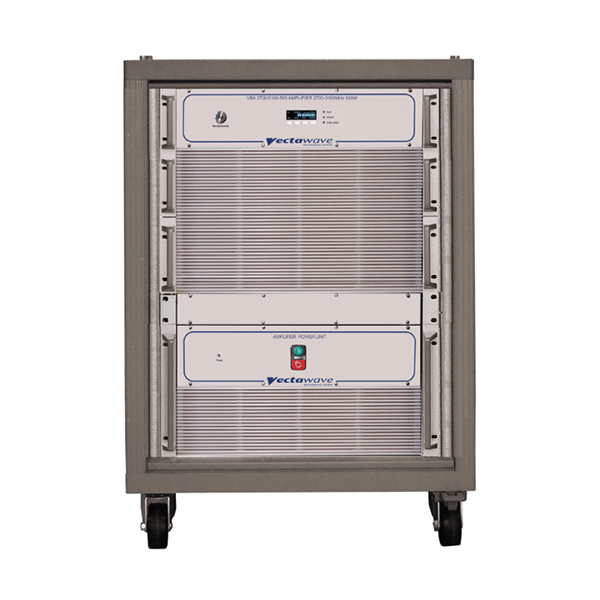

| VBA2700/ 3100-500 | Усилитель, 2,7 ГГц - 3,1 ГГц, 500 Вт |
