Fluke 810

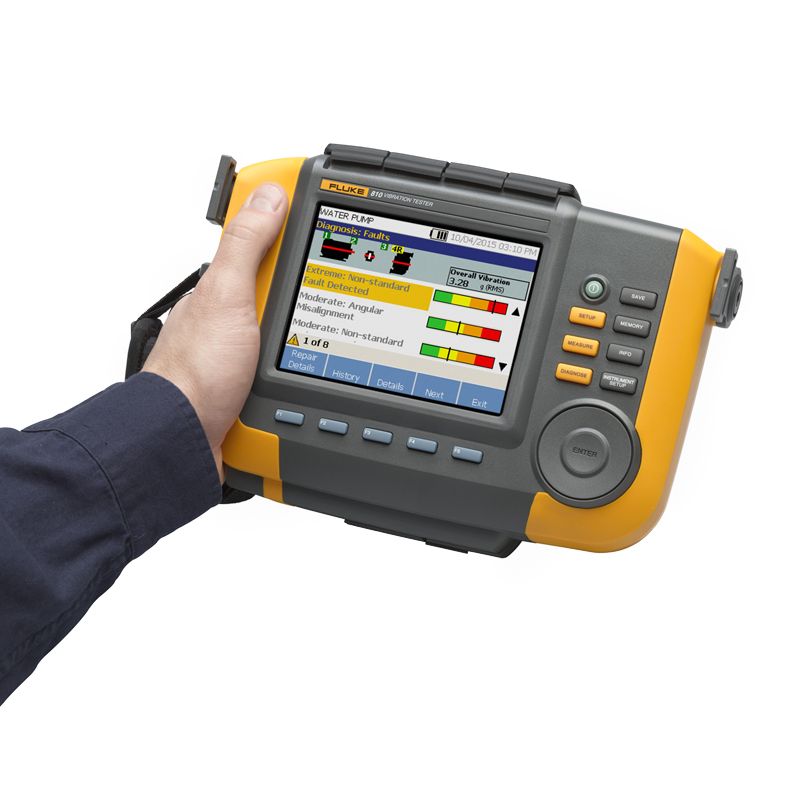

Fluke 810 — это портативный виброанализатор, предназначенный для диагностики и поиска неисправностей вращающегося промышленного оборудования. Прибор помогает быстро выявлять дисбаланс, несоосность, ослабление креплений и дефекты подшипников, предлагая конкретные рекомендации по ремонту. Благодаря встроенному лазерному тахометру и трёхосевому акселерометру Fluke 810 сокращает время диагностики и позволяет обслуживающему персоналу принимать обоснованные решения без глубоких знаний в области вибрационного анализа.

Общие характеристики

• Диапазон измерения вибрации: от 0,01 до 50 g (пиковое значение)
• Частотный диапазон: от 2 Гц до 20 кГц
• Количество осей измерения: 3
• Максимальное ускорение: 80 g
• Аналого-цифровой преобразователь: 4 канала, 24 бит
• Динамический диапазон: 128 дБ
• Отношение сигнал/шум: 100 дБ
• Разрешение БПФ: 800 линий
• Частота дискретизации: от 2,56 до 51,2 кГц
• Диапазон частоты вращения (тахометр): 200–12 000 об/мин
• Точность тахометра: ±0,01 % и ±1 ед. (в диапазоне 6–5999,9 об/мин)
• Дисплей: цветной TFT LCD ¼ VGA (320×240), диагональ 5,7 дюйма, со светодиодной подсветкой
• Размеры: 18,56 × 7,00 × 26,72 см
• Вес (с аккумулятором): 1,9 кг

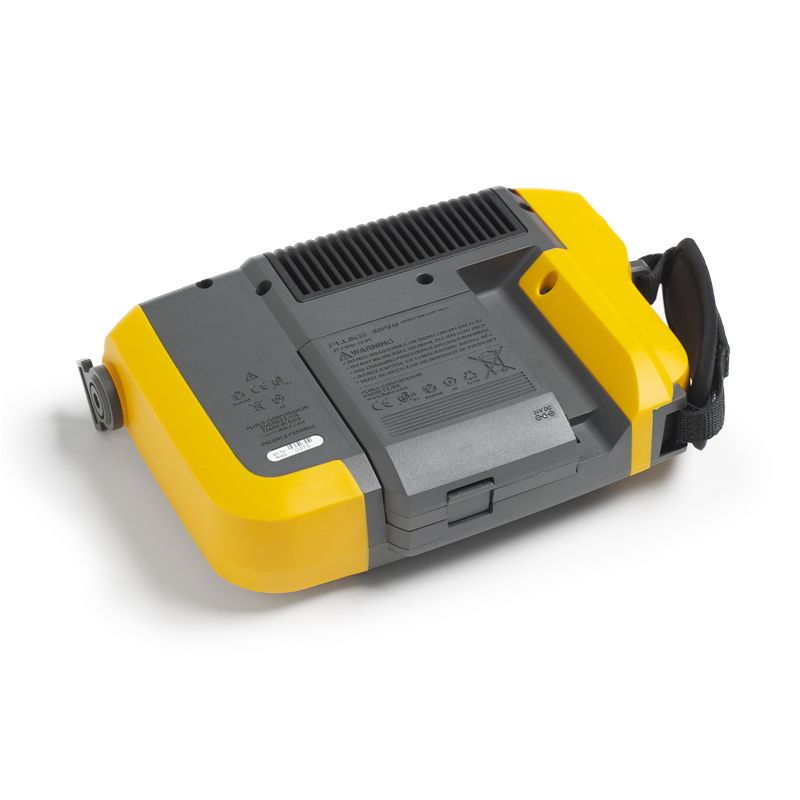

• Аккумулятор: литий-ионный, 14,8 В, 2,55 А·ч
• Время зарядки: 3 часа
• Время работы от аккумулятора: до 8 часов
• Память: 2 ГБ встроенной, с возможностью расширения
• Операционная система: WinCE 6.0 Core
• Поддерживаемые языки: английский, французский, немецкий, итальянский, японский, португальский, упрощённый китайский, испанский

Основные функции

• Диагностика распространённых неисправностей: встроенные алгоритмы определяют и локализуют четыре основных типа дефектов: дисбаланс, несоосность, ослабление креплений и дефекты подшипников.
• Шкала серьёзности: цветовая индикация четырёх уровней тяжести (лёгкий, средний, серьёзный, критический) помогает расставить приоритеты при планировании ремонтных работ.
• Рекомендации по ремонту: прибор выдаёт конкретные указания для устранения выявленных неисправностей.
• Трёхосевой акселерометр: сокращает время измерений на 2/3 по сравнению с одноосевыми датчиками.
• Встроенный лазерный тахометр: обеспечивает точное измерение частоты вращения валов для корректной диагностики.
• Контекстная помощь: встроенные подсказки и рекомендации помогают новым пользователям быстро освоить прибор.
• Функция самопроверки: обеспечивает оптимальную производительность прибора.
• Программное обеспечение Fluke Viewer: позволяет хранить, анализировать и отслеживать данные на ПК.
• Анализируемое оборудование: электродвигатели, вентиляторы, нагнетатели, ремённые и цепные приводы, редукторы, муфты, насосы (центробежные, поршневые, винтовые), компрессоры (поршневые, центробежные), шпиндели.
• Диагностическая информация: текстовое описание неисправности, степень серьёзности, рекомендации по ремонту, спектральные диаграммы с выделением пиковых частот.

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до 50 °C
• Диапазон температур хранения: от –20 °C до 60 °C
• Рабочая влажность: от 10 до 90 % RH (без конденсации)
• Степень защиты: IP54
• Высота над уровнем моря: до 2000 м

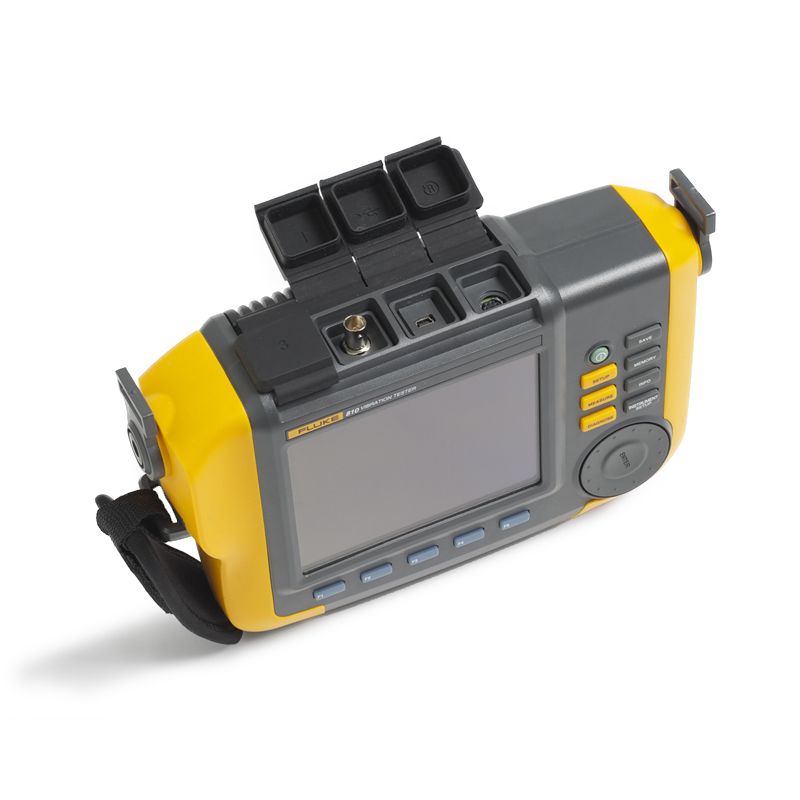

Интерфейсы

• USB 2.0 (mini-B): для связи с ПК и зарядки
• Разъём для трёхосевого датчика: M12, 4-pin
• Разъём для одноосевого датчика: BNC
• Разъём для тахометра: mini DIN 6-pin

Стандарты и безопасность

• Электрическая безопасность: IEC 61010-1, степень загрязнения 2
• Лазерная безопасность: IEC 60825-1, класс 2
• Электромагнитная совместимость: EN 61326-1:2006

Модификации

Fluke 810

• Базовая модель с полным набором функций для диагностики вращающегося оборудования.

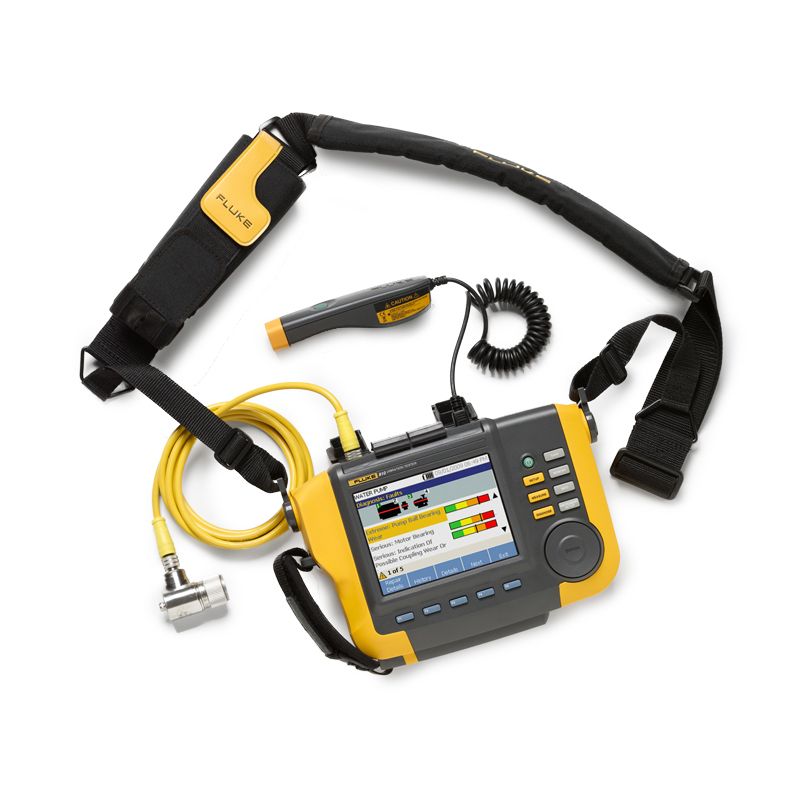

• Включает трёхосевой акселерометр, лазерный тахометр, зарядное устройство, USB-кабель и ПО Fluke Viewer.
• Поставляется в защитном кейсе.

Примечание по опциональным аксессуарам: для расширения функциональности доступны дополнительные датчики (одноосевые вибродатчики, магниты для крепления, удлинительные кабели), а также комплекты для работы в агрессивных средах. Точный состав опций уточняйте в спецификации.
