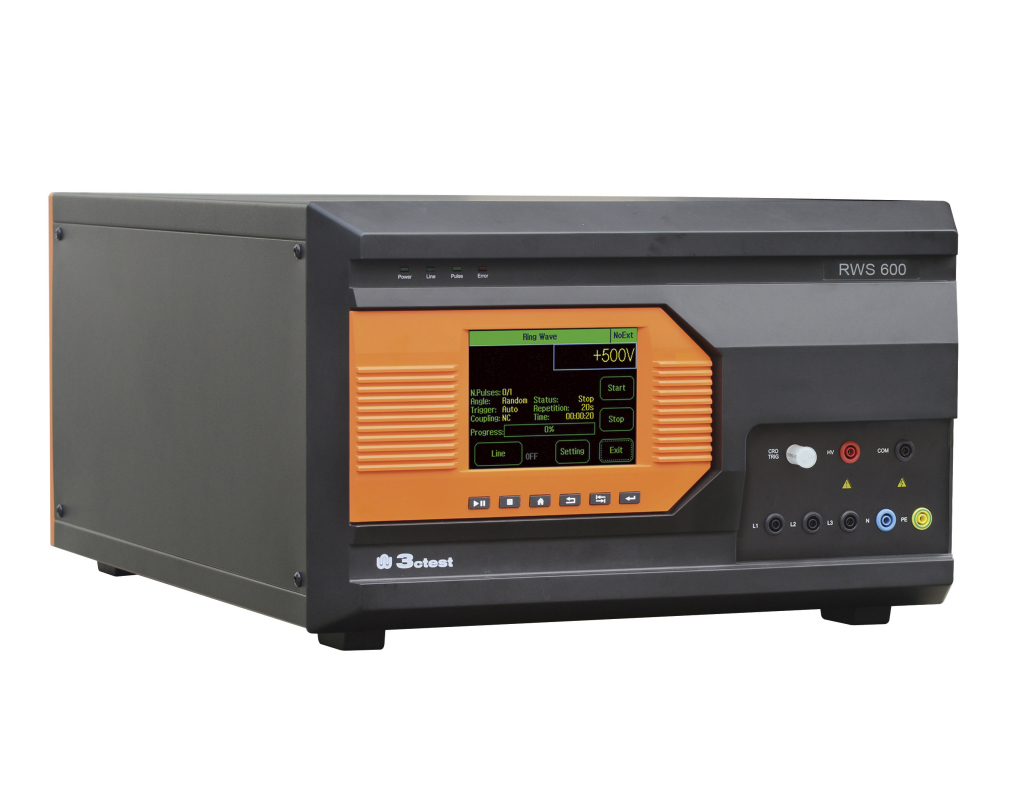

Генератор одиночных колебательных затухающих помех 3ctest RWS 600
Подробнее
Описание
Генератор RWS 600 предназначен для проведения испытаний электронных и электротехнических изделий на устойчивость к одиночным колебательным затухающим помехам, которые могут возникать в силовых цепях, линиях связи и сигнализации в результате процессов коммутации и молниевых разрядов.
Особенности:
- 5,7-дюймовый сенсорный ЖК-дисплей
- Ультра-компактный генератор до 6 кВ
- Встроенное трехфазное УСР для сетей до 16 А
- Функция сигнализации о внутренних отказах
- Функция планирования испытаний
Области применения:
- Связь
- Телекоммуникации
- Медицина
- Радиовещание
- Железные дороги
- ИТ
- Оборонная промышленность
- Авиапромышленность
- Энергетический сектор
Стандарты:
- IEC 61000-4-12
- ANSI/IEEE C62.41
Характеристики
| Технические характеристики: | |
| Выходное напряжение в режиме холостого хода (ХХ) (Пик 1) | от 0,25 до 6,0 кВ (±10% ) |
| Частота колебаний в режиме ХХ (1/Т) | 100 кГц (±10% ) |
| Время нарастания по напряжению в режиме ХХ (T1, Пик 1) | 0,5 мкс по уровню 10% - 90% |
| Затухание по напряжению в режиме ХХ | 40% < (Пик 2/ Пик 1) < 110 % |
| 40% < (Пик 3/ Пик 2) < 80 % | |
| 40% < (Пик 4/ Пик 3) < 80 % | |
| Время нарастания по току в режиме короткого замыкания (T2, Пик 1) | ≤ 1 мкс по уровню 10% - 90% |
| Ток в режиме короткого замыкания при номинальном напряжении 6 кВ | 500A ± 10% для нагрузки 12 Ом; 200A ± 10% для нагрузки 30 Ом |
| Интервал между импульсами | от 1 до 99 с |
| Число повторения импульсов | от 1 до 9999 |
| Выходной импеданс | 12 и 30 Ом, авто. переключение |
| Режимы запуска | Ручной, авто. и внешний источник |
| Синхронизация | от 0⁰ до 360⁰ с шагом 1⁰ или произв. |
| Схема подачи помех | Автоматическое переключение между линиями L1, L2, L3, N, PE встроенного устройства связи/развязки (УСР) |
| Питание ИТС через УСР | 380 В/16 А/ 50 Гц (Макс. 450 В) |
| Режим испытаний | Программно задается испытательное напряжение, схема подачи, фазовый угол и другие параметры |
Документы
3Ctest RWS 600 Спецификация
104.6 Кб
3Ctest RWS 600 Specification
1.2 Мб
