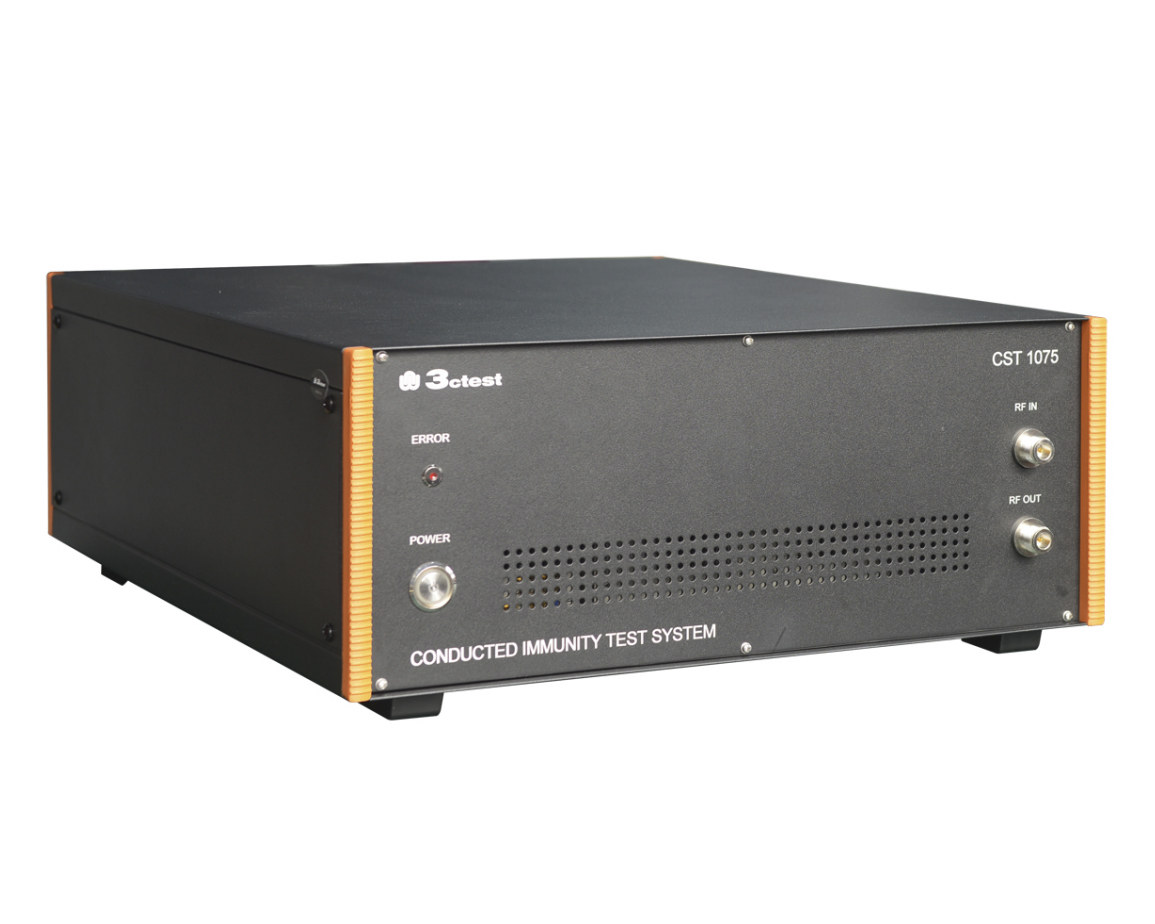

Генератор кондуктивных помех 3ctest CST 1075
Подробнее
Описание
Серия CST 10 имеет универсальную конструкцию, которая объединяет генератор сигналов, ВЧ-усилитель мощности и ВЧ-измеритель мощности, и каждый из них может использоваться независимо. Внешний усилитель мощности также не является обязательным. Испытательный электрический уровень, требуемый стандартом, может быть получен с помощью управляющей сети связи/развязки (CDN), электромагнитных клещей (EM-Clamp) и токовых клещей с помощью внутреннего широкополосного усилителя мощности (класс A). Серия CST 10 управляется программным обеспечением для ПК, поэтому калибровка и тестирование могут проводиться автоматически, что значительно повышает эффективность тестирования и расширяемость системы. Сгенерированный результат теста может быть сохранен, распечатан или передан внутри компании.
Функции:
- Объединение генератора сигналов, ВЧ-усилителя мощности и ВЧ-измерителя мощности в одном устройстве;
- Поддержка BCI; дополнительный датчик контроля тока; поддержка метода тестирования с обратной связью;
- Создание тестовых шаблонов упрощает работу с программным обеспечением;
- USB-интерфейс для дистанционного управления ПК;
Стандарты:
- ISO 11452-4
- IEC 61000-4-6
- GB/T 17626.6
- EN 61000-4-6
- ISO 7637-4
- GB/T 33014.4
- GJB 151B-CS114
- YY 0505
Характеристики
| Technical Parameters (Signal Generator) | ||||||
| Model No. |
CST 1075 CST 10150 |
CST 1075B CST 10150B |
CST 1075C CST 10150C |
CST 1075D CST 10150D |
CST 1075E CST 10150E |
|
| Standard | IEC /EN 61000-4-6 | ISO 11452-4 | GJB 151B CS114 | ISO 7637-4 Pulse A | YY 0505 CS Test | |
| Frequency Range | 9 kHz-3 GHz | 4 kHz-3 GHz | 1 μHz-35 MHz | 9 kHz-3 GHz | ||
| Frequency Resolution | 0.23 Hz |
1 μHz (4 KHz-100 KHz) 0.23 Hz (100 kHz-3 GHz) |
1 μHz | 0.23 Hz | ||
| Frequency Stability over Temp. | ±0.5 ppm |
±1 ppm+10 pHz (4 kHz~100 kHz) ±0.5 ppm (100 kHz ~ 3 GHz) |
±1 ppm+10 pHz | ±0.5 ppm | ||
| Harmonics | ≤-30 dBc |
<-55 dBc (4 kHz ~100 kHz) ≤-30 dBc (100 kHz ~3 GHz) |
<-55 dBc | ≤-30 dBc | ||
| Non- harmonics | ≤-50 dBc |
<-60 dBc (4 kHz~100 kHz) ≤-50 dBc (100 kHz~3 GHz) |
<-60 dBc | ≤-50 dBc | ||
| Output Power |
—120 dBm~ 0 dBm
（9 kHz~500 kHz） —120 dBm~ +10 dBm （500 kHz~3 GHz） |
≤100 kHz：1.0 mVpp~10 Vpp ＞100 kHz：-120d Bm~0 dBm |
≤10 MHz： 1.0 mVpp~10 Vpp ≤30 MHz： 1.0 mVpp~5.0 Vpp ≤35 MHz： 1.0 mVpp~2.5 Vpp |
-120 dBm~ 0 dBm （9 kHz~500 kHz） -120 dBm~ +10 dBm （500 kHz~3 GHz） |
||
| Power Precision | ±1.0 dB | |||||
| Power Meter Resolution | 0.1 dB |
≤100 kHz：0.1 mVpp ＞100 kHz：0.1 dB |
0.1 mVpp | 0.1 dB | ||
| 内部调制源（LF） |
Sinusoidal wave
0.1 Hz~500 kHz； Rectangular wave 0.1 Hz~20 kHz； triangular wave/Sawtooth wave 0.1 Hz~100 kHz |
≤100 KHz： Sinusoidal wave / Rectangular wave, triangular wave / sawtooth wave 2 mHz ~1 MHz ＞100KHz： Sinusoidal wave 0.1 Hz~500 kHz； Rectangular wave 0.1 Hz~20 kHz； Triangular wave/sawtooth wave 0.1 Hz~100 kHz |
Sinusoidal wave 2 mHz ~1 MHz； Rectangular wave 2 mHz ~1 MHz； triangular wave/sawtooth wave 2mHz ~1MHz |
Sinusoidal wave 0.1 Hz~500 kHz； Rectangular wave 0.1 Hz~20 kHz； triangular wave/sawtooth wave 0.1 Hz~100 kHz |
||
| Amplitude Modulation（AM） |
Modulation depth 0％~100％; Modulated rate 20 Hz-1 MHz |
≤100 kHz： Modulation depth 0％~120％; Modulated rate 2 mHz ~1MHz ＞100KHz： Modulation depth 0％~100％; Modulated rate 20 Hz-1 MHz |
Modulation depth 0％~120％; Modulated rate 2 mHz ~1 MHz |
Modulation depth
0％~100％; Modulated rate 1 Hz ~25 kHz |
||
| Technical Parameters (Signal Generator) | ||||||
| Model No. |
CST 1075 CST 10150 |
CST 1075B CST 10150B |
CST 1075C CST 10150C |
CST 1075D CST 10150D |
CST 1075E CST 10150E |
|
| Frequency Modulation（FM） |
Max. frequency offset: 5 MHz Modulated rate: 20 Hz~1 MHz |
≤100 kHz:
Max. frequency offset: 1 MHz Modulated rate: 2 mHz ~1 MHz ＞100 kHz: Max. frequency offset: 5 MHz Modulated rate 20 Hz~1 MHz |
Max. frequency offset: 5 MHz Modulated rate 2 mHz ~1 MHz |
Max. frequency offset: 5 MHz Modulated rate 1 Hz ~25 kHz |
||
| Phase Modulation（ФM） | Phase modulation 0°~360°; 20 Hz~1 MHz |
≤100 kHz：
Phase modulation 0°~360°; 2mHz ~1MHz ＞100 kHz： Phase modulation 0°~360°; 20 Hz~1 MHz |
Phase modulation 0°~360°; 2 mHz ~1 MHz |
Phase modulation 0°~360°; 1 Hz ~25 kHz |
||
| Pulse Duration | 200 ns~160 s |
≤100 kHz：1 μs~500 s >100 kHz：200 ns~160 s |
1 μs ~ 500 s | 200 ns ~160 s | ||
| Pulse Width | 100 ns~85 s |
≤100 kHz：0 ns~100s >100 kHz：200 ns~160 s |
0 ns~100 s | 100 ns~85 s | ||
| Output Interface | N (female) | |||||
| VSWR | <1.5:1 | |||||
| Technical Parameters (Power Meter) | ||||||
| Frequency Range | 9 kHz - 6 GHz | 4 kHz - 6 GHz | 9 kHz - 6 GHz | |||
| Test Electrical Level | -50 dBm - +20 dBm | |||||
| Accuracy | ±0.2 dB | |||||
| Input Interface | N (female) | |||||
| VSWR | <1.1:1 | |||||
| Technical Parameters (Power Amplifier) | ||||||
| Frequency Range | 100 kHz ~230 MHz | 100 kHz ~400 MHz | 4 kHz~400 MHz | 100 kHz~230 MHz | 100 kHz~230 MHz | |
| Gain | 50 dB±1 dB (100 W) | |||||
| 1dB Gain | 48.5 dB±1 dB (75 W) | |||||
| VSWR | <1.5:1 | |||||
| Output Impedance | 50 Ω | |||||
| Output Interface | N (female) | |||||
| General Parameters | ||||||
| Working Power | AC 110 V/220 V ±10%，50 Hz / 60 Hz±5% （AC 220 V 50 Hz in mainland China） | |||||
| Max. Power | 500 W | |||||
| Dimension | 19" / 4U | |||||
| Weight | Approx. 15 kg | |||||
| Ambient Temperature | 15℃~35℃ | |||||
| Relative Humidity | 45%~75% | |||||
| Atmospheric Pressure | 86 kPa~106 kPa | |||||
| Power Difference | ||||||
| CST 1075 | 1dB linear power 75 W | |||||
| CST 10150 | 1dB linear power 150 W | |||||
Документы
Описание
| Accessories |
| User Manual, Test line, Fuse*2 (spare parts), power line, flat grounded line, attenuator, USB 2.0 printer line, BNC 50 Ω coaxial terminal load, RF cable |
