Описание

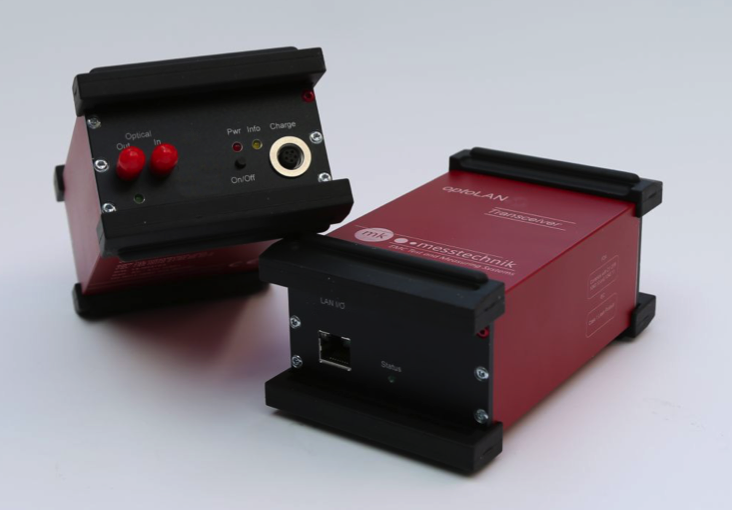

Система optoLA-100-MAXN может использоваться для оптической передачи сигналов Ethernet (LAN-) со скоростью передачи данных до 100 Мбит/с (100BaseTx). Два идентичных приемопередатчика питаются от встроенных батарей и соединены оптическим волокном. Благодаря оптической коробке передач и экранированному корпусу система хорошо оснащена для испытаний EMI и EME. Устройство не совместимо с 10BaseT в сторону понижения.
Благодаря своей нечувствительности к сильным электромагнитным полям выше заданного диапазона передачи, система подходит для испытаний на электромагнитную совместимость в тест-камерах EMC, TEM-элементах и полосовых линиях.
Характеристики
Характеристика | Значение |
Channels | 1 |
Connectors | RJ45 or custom made |
Data rate | up to 100Mbit/s (100BaseT) |
Power supply | 4 NiMH cells with 4 Ah; >10h; 5-poled charging connector |
Case dimensions | approx. 135mm x 86mm x 65mm Aluminium case with ruggedized protectors |
Weight | approx. 800g |
misc | External battery packs / power supply available on demand 19" case and ST connectors for the optical fibers available on demand |
Connector / type | FSMA / Duplex-Multimode LWL 62,5/125µm |
Документы
Описание
Наименование | Описание |
optoLAN-100-MAX | Система со скоростью передачи данных до 100 Мбит/с |
M12 | разъем M12 (MMT471A315, аналог MNF881A315-0001) от Metz Connect |
