Описание

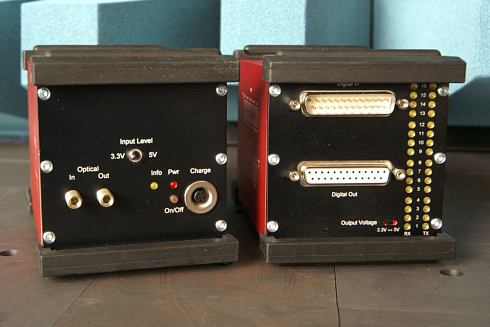

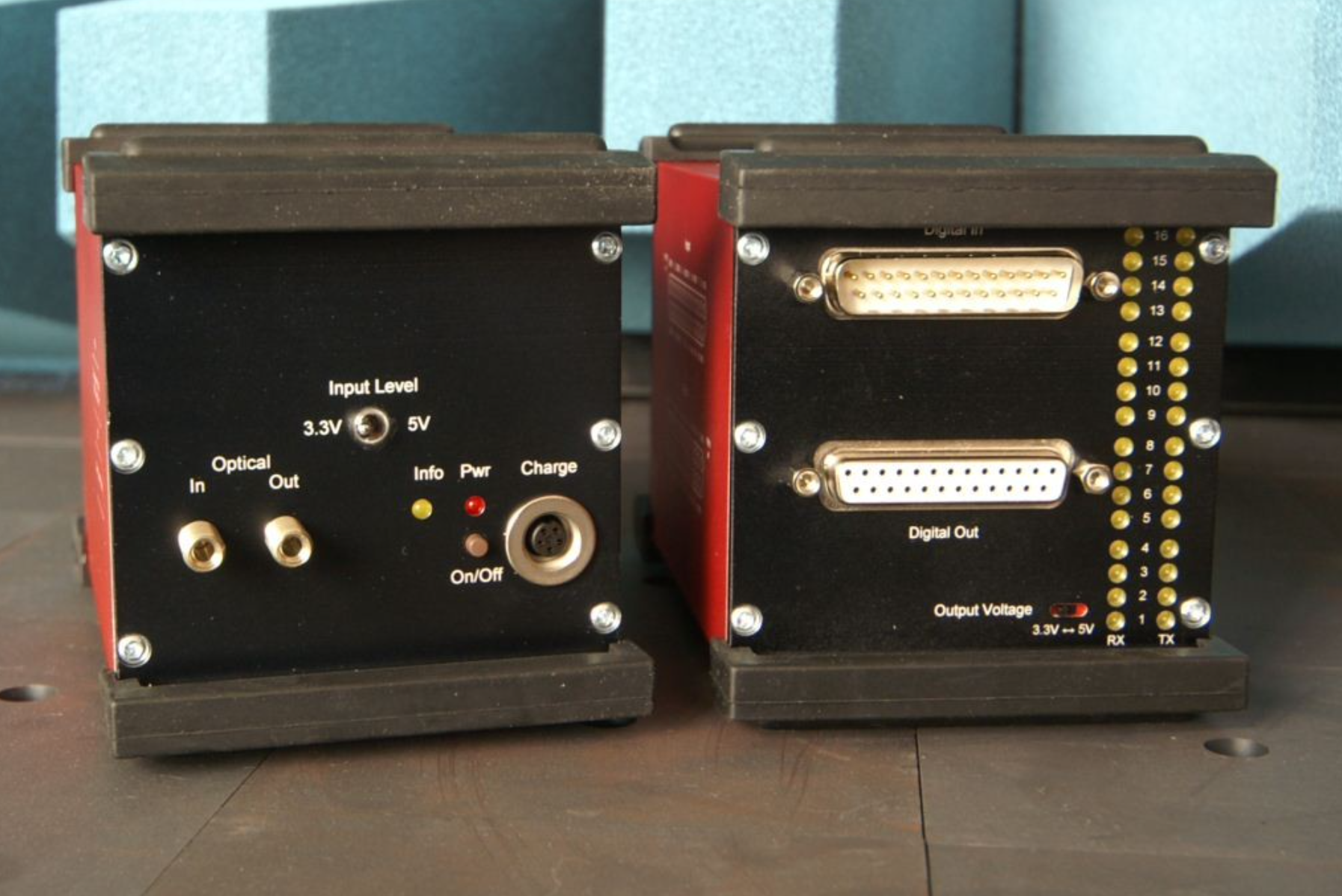

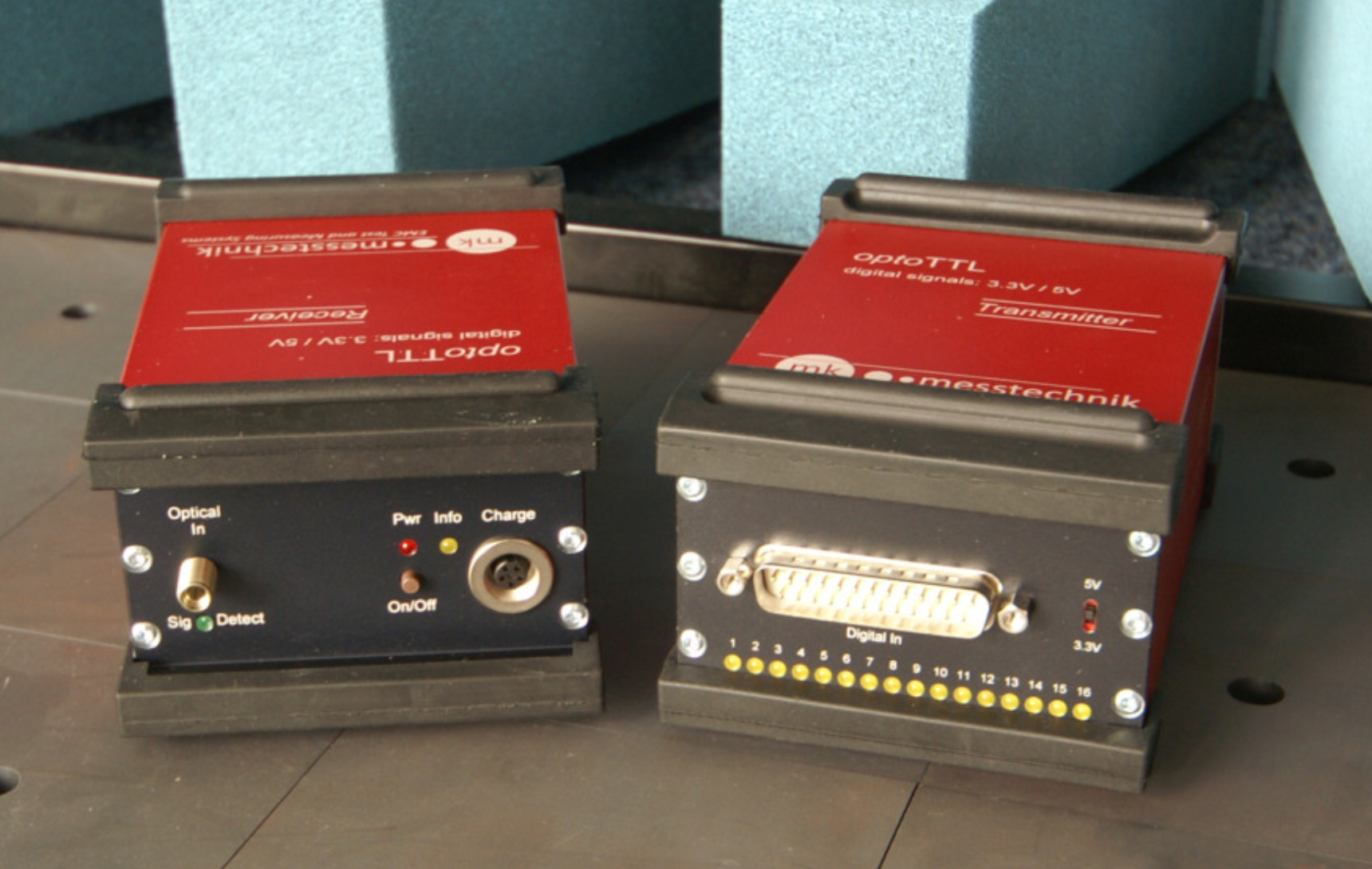

optoTTL используется для оптической передачи цифровых сигналов - до 16 цифровых сигналов с частотой дискретизации 40 MS/s (каждый канал). Системы передачи используются при испытаниях на ЭМС для контроля состояния, сигналов и параметров испытуемых технических средств и представляют собой обычно идентичные оптико-электронные конвертеры с питанием от встроенных батарей и соединенных между собой оптоволоконным кабелем. Оптический интерфейс передачи данных и экранированные корпуса делают эту систему отлично приспособленной работы под электромагнитными воздействиями, для измерений помех в безэховых камерах и испытаний радиочастотными полями.
Характеристики
Характеристика | optoTTL-5-3-u | optoTTL-12-5-u | optoTTL-b-12 |
Channels | 16 | 1-16 | 16, bidirectional |
Connectors | SUB-D 25 | SUB-D 25 | Sub-D 25 |
Frequency range |
DC … 1MHz; suitable for digital data transmission up to 100kHz higher frequencies available on demand |
DC … 1MHz; suitable for digital data transmission up to 100kHz Higher frequencies available on demand |
DC … 100kHz, digital data transmission of up to approx. 10kHz |
Input | 2 ranges selectable: 3.3V and 5V | 2 ranges: 12V and 5V (via selecting the respective female connector) | 0/12V |
Output | 2 ranges selectable: 3.3V and 5V | 0/5V | 0/12V |
Sampling rate | 40MS/s each channel (max. up to 156MS/s) | 75MS/s each channel (max. bis 156MS/s) | 40MS/s at each channel (max. up to 156MS/s) |
Power supply | 5 NiMH cells with 4 Ah; >20h; 5-poled charging plug | 5 NiMH cells with 4 Ah; >20h; 5-poled charging plug | 5 NiMH cells with 4 Ah; >20h; five-poled charge plug |
Case dimensions | 136mm x 86mm x 65mm aluminum case with rubber protectors | ||
Weight | approx. 800g | approx. 800g | approx. 1000g |
misc |
External battery packs / power supply available on demand Bidirectional (duplex optical fiber) transmission on demand Higher input levels available on demand |
External battery packs / power supply available on demand Bidirectional (duplex optical fiber) transmission on demand Higher input levels available on demand |
optional external battery pack / supply available unidirectional system (simplex fiber) available on request other input / output levels available on request (effects data rate) |
Connector / type | FSMA / Simplex-Multimode LWL 62,5/125µm | FSMA / Simplex-Multimode LWL 62,5/125µm | FSMA / duplex-multimode fiber 62,5/125µm |
Документы
Описание
Модели
Наименование | Описание |
optoTTL-5-3-u | optoTTL input: 3.3V and 5V; output: 3.3V and 5V |
optoTTL-12-5-u | optoTTL input: 12V and 5V; output: 0/5V |
optoTTL-b-12 | optoTTL input: 0/12V; output: 0/12V |
