Система тестирования чувствительности к индуцированному сигналу 3ctest ISS 1800
Подробнее
Описание

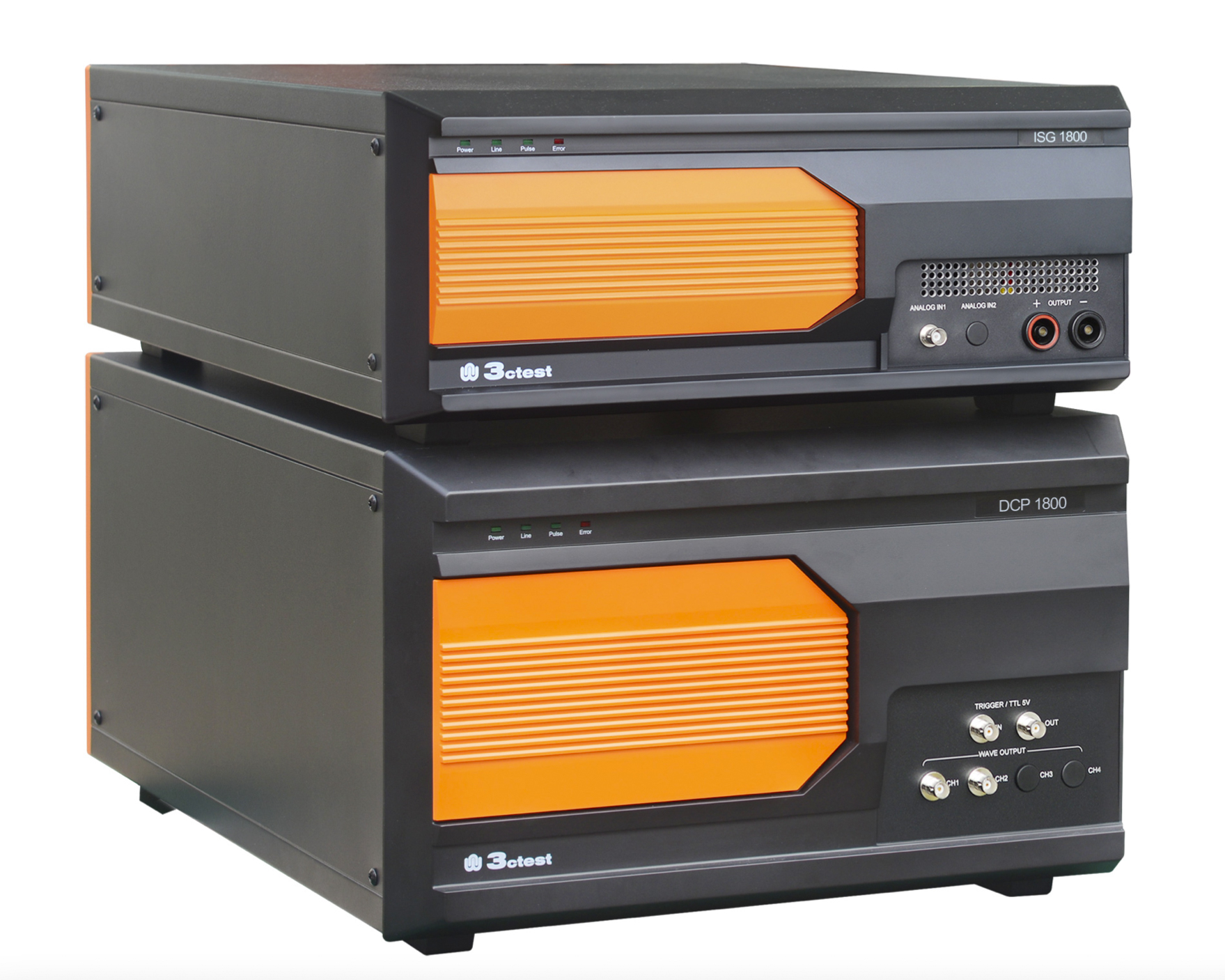

Система тестирования наведенной восприимчивости ISS 1800 способна генерировать переменные сигналы с частотой от 350 Гц до 32 кГц, ее напряжение достигает 1800 В, а максимальный ток составляет 40 А. Система соответствует требованиям к испытаниям Раздела 19 в RTCA DO160G. и состоит из усилителя мощности сигнала, высоковольтного широкополосного трансформатора, широкополосного трансформатора тока, высокоточного цифрового мультиметра и программного обеспечения для тестирования CoreLab и т. д. Он может широко использоваться в тестах на чувствительность бортового оборудования и других электрических устройств.
Особенности:
- Возможность получения передаточной функции, автоматически настраиваемой тестовой системой посредством самопроверки, что значительно повышает точность тестов.
- Благодаря порту контроля напряжения и тока параметры подаваемых наведенных сигналов можно отслеживать в режиме онлайн.
- Излучатель электрических/магнитных полей и излучающая проводка, спроектированные в соответствии со стандартными требованиями, упрощают настройку испытаний и значительно повышают эффективность и повторяемость испытаний.
Стандарты:
- RTCA/DO-160G S19
Характеристики
| Technical Parameters | |
| Open-circuit Voltage | 1800 V |
| Short-circuit Current | 40 A |
| Frequency Range | 350 Hz~32 kHz |
| Magnetic Fields Induced into the Equipment（I） | 20 A |
| Magnetic Fields Induced into Interconnecting Cables （I×L） | 1.6 A·m-120 A·m |
| Electric Fields Induced into the Equipment（V） | 170 Vrms |
| Electric Field Induced into Interconnecting Cables（V×L） | 135 V·m-5400 V·m |
| Note: The above current and voltage are effective values. | |
| General Parameters | |
| Power Supply | AC 110 V/220 V, 土10%， 45 Hz~65 Hz |
| Ambient Temperature | 0 ℃~35 ℃ |
| Relative Humidity | 15%~35% |
| Dimension | 4U+6U |
| Weight | Approx. 40 kg |
Документы
3ctest ISS 1800 Specification
1012.7 Кб
Описание
| Accessories |
| User manual, test line, three-core cable, Ethernet switch, 25-core data line, radio frequency cable, power line, fuses, feedback compensation test line, network line |
Модели
| System Configuration | |
| Signal Power Amplifier | ISG 1800, DCP 1800 |
| HV Wide-band Transformer | HWT 1800 (1800 V) |
| Wide-band Current Transformer | WCT 40 (40 A) |
| Current-limiting Resistor | CLR 1M (1 MΩ) |
| Electric Fields Radiator | ERB 20 (20 cm Length) |
| Magnetic Fields Radiator | HRB 60 (60 cm Length) |
| Electric fields radiating wiring | ERL 5M (500 cm Length) |
| Magnetic fields radiating wiring | HRL 5M (500 cm Length) |
| Digital Multimeter | 34461A |
| Testing software CoreLab |
Compatible with Windows XP/7/8/10 OS Support of Ethernet interface Powerful test sequence function and one-key remote control Support of report export and user-defined test report template Emergency stop with one key makes operation safe |
