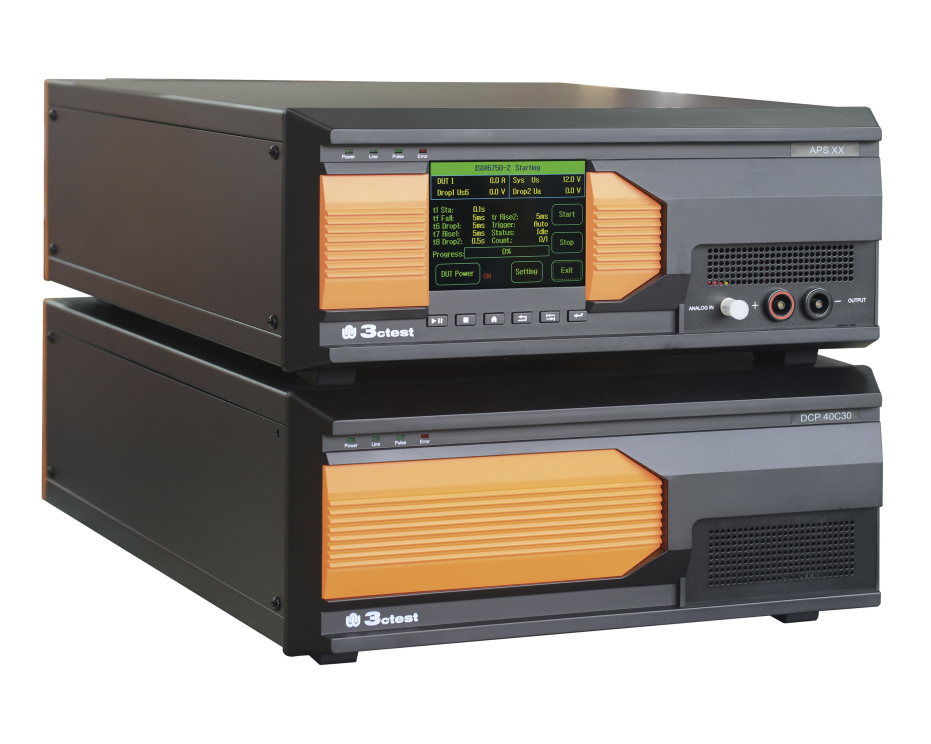

Серия APS может использоваться в качестве модели питания от батареи и источника постоянного напряжения. Во время испытаний в испытательной лаборатории серия APS может заменить автомобильный аккумулятор. Импульс 2b, импульс 4, синусоидальный шум и другие сложные испытания изменения напряжения могут быть проведены с помощью симулятора серии APS в соответствии с ISO 7637/16750. Он может имитировать несколько форм сигналов питания от аккумуляторов в соответствии с международными стандартами и стандартами различных производителей автомобилей. Кроме того, в качестве мощного источника постоянного тока он может обеспечивать питание тестируемого устройства во время автомобильных испытаний на переходные импульсы, которые могут соответствовать напряжению питания 42 В, 24 В и 12 В. Серия APS также может использоваться в качестве усилителя мощности для испытаний на устойчивость к магнитным полям.
Особенности:
- 5,7-дюймовый цветной сенсорный экран
- Испытательное напряжение до 60 В
- Испытательный ток до 30 А
- Высокая пропускная способность по импульсному току
- Низкий выходной импеданс
- Мощный источник постоянного напряжения
- Автоматическая компенсация напряжения с внешним управлением моделируемой формы входного сигнала
- Быстрый отклик, полоса пропускания до 300 кГц
- Импульсы 4 и 2b согласно ISO 7637-2:2004
- Напряжение вариационное испытание в соответствии с ISO 16750-2:2006
- Предварительно запрограммированные тестовые программы для имитации различных форм сигналов питания
- Ethernet, RJ45, управление с ПК, а также отчет о тестировании, документация и печать
Стандарты:
- Ford EMC-CS-2009.1
- FIAT 7-Z0444 April 2008
- Mazda MES PW 67600
- Peugeot B21 7110 July 2008
- BMW GS 95003-2
- Ford ES-XW7T-1A278-AC OCT 2003
- Volvo Volvo STD 515-0003 2008
- GMW3172 June 2015
- JEELY J7110982A 2016
- SMTC 3800001 2014
- BMW 600 13.0 (T1)
- BMW 600 13.0 (T2)
- BMW GS 95002 (2010)
- BMW GS 95024-2-1 2010
- GMW3172 July 2010
- VW TL82066 2006-11
- VW 80000 2013-06
- Peugeot B21 7110 July 2005
- MBN 10284-4 2011
- MBN 10 284-2 2008
- QFPT2800001 2011
- FIAT 7-Z0441
- ISO 7637-2
- ISO 16750-2
| General Parameters | ||||
| Output voltage | Single polarity output: 0~60 V | |||
| Voltage resolution | ±0.2 V | |||
| Output current | 0 A ~30 A | |||
| Analog signal input | BNC | |||
| Sense signal input | BNC | |||
| Source impedance | 10 mΩ ~ 200 mΩor without inner impedance | |||
| Voltage compensation resolution | ±0.1 V | |||
| Max. compensated voltage | 4 V | |||
| Voltage deviation | ＞90%, recovery time＜10 μs | |||
| Voltage fluctuation | Ur＜0.2 V P-P, min. frequency: 400 Hz | |||
| Rise time | ＜3 μs | |||
| Sine signal output | Frequency up to 300 kHz（as per Vpp and output current of waveform） | |||
| External signal input | 0 ~ 10 V | |||
| output | DUT supply: high current connector | |||
| Serial port | LAN Ethernet RJ45 | |||
| enlarging scale of external signal | 1:10 | |||
| Supply voltage | AC 220 V，±10%，45-65 Hz（Or AC 110 V can choose） | |||
| Temperature | 15 ~ 35 ℃ | |||
| Humidity | 45%--75% RH（no condensation） | |||
| Basic Equipment |
| Simulator, test cable, power cord, fuse, factory test report, warranty report and user manual |
| Optional Accessory |
| PC control software AUTO Lab |
| With PC installed WIN XP and WIN7, it can be easily operated to make the measurement, based on the customized test program. It can identify any device for AUTO Lab test with automatic configuration. It can easily generate test reports. |
| APS series Models | |||
| Simulator and power amplifier | High resolution programmable DC source |
parameters | size |
| 1、Supply voltage of 40V | |||
| APS 40C05 | internal | DC 40V 5A max, 15A continuous 500ms |
19’’/4U |
| APS 40C10 | internal | DC 40V 10A max, 15A continuous 500ms |
19’’/4U |
| APS 40C15 | internal | DC 40V 15Amax; 15A long time |
19’’/4U |
| APS 40C20 | DCP 40C20 | DC 40V 20A max, 30A continuous 500ms |
19’’/8U |
| APS 40C30 | DCP 40C30 | DC 40V 30A max, 33A continuous 500ms |
19’’/8U |
| APS 40C30.1 | DCP 40C30.1 | DC 40V 30A max, 60A continuous 500ms |
19’’/8U |
| 2、Supply voltage of 60V | |||
| APS 60C10 | DCP 60C10 | DC 60V 10A max, 20A continuous 500ms |
19’’/8U |
| APS 60C20 | DCP 60C20 | DC 60V 20A max, 30A continuous 500ms |
19’’/8U |
| APS 60C20.1 | DCP 60C20.1 | DC 60V 20A max, 40A continuous 500ms |
19’’/8U |
| APS 60C30 | DCP 60C30 | DC 60V 30A max, 36A continuous 500ms |
19’’/8U |
| APS 60C30.1 | DCP 60C30.1 | DC 60V 30A max, 60A continuous 500ms |
19’’/8U |
