Описание

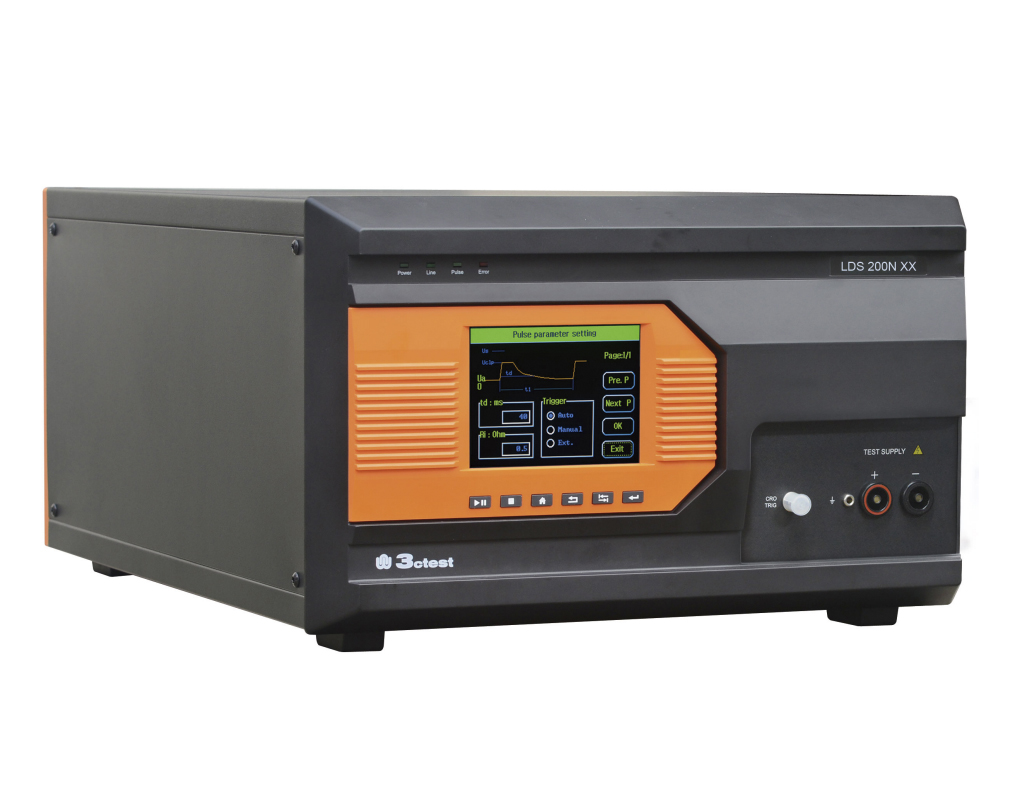

Серия LDS 200Nxx имитирует переходный процесс сброса нагрузки, возникающий в случае отключения разряженной батареи (например, резкое отключение из-за коррозии), в то время как генератор переменного тока генерирует зарядный ток, а другие нагрузки остаются в цепи генератора в этот момент, что может быть разрушительным. Симуляторы могут генерировать переходные процессы как без, так и с централизованным подавлением сброса нагрузки (через встроенную схему ограничения амплитуды), с непрерывным временем в сотни миллисекунд и более, в соответствии с ISO 7637-2, ISO 16750-2 и многими другими автомобильными стандартами, таких производителей, как Ford, Kreisler и т. д.
Особенности:
- 5,7-дюймовый цветной сенсорный экран
- Способен генерировать переходные процессы с централизованным подавлением сброса нагрузки
- Встроенный источник регулируемого импеданса
- Длительность непрерывного импульса до 1200 мс (внутреннее сопротивление > 2 Ом)
- В соответствии с требованиями испытаний многих производителей
- Встроенное соединительное устройство 60 В / 30 А или 50 А, 100 А, 200 А
- Обнаружение тока ИУ и защита от перегрузки по току
- Интерфейс Ethernet RJ 45 для управления ПК, распечатки отчетов об испытаниях
Стандарты:
- ISO 7637
- ISO 16750
- Ford EMC-CS-2009.1
- Ford FMC1278
Характеристики
Technical Parameters | |
As per ISO16750-2 TEST A/B, ISO 7637-2 P5a/P5b | |
Pulse Amplitude | 30-210 V |
Clamping Voltage | 15-100 V |
Impedance (Ri) | 0.5-40 Ω, 0.1 Ω, adjustable; |
Rise Time | 5-10ms (under the free mode, 1-10 ms adjustable,resolution: 1 ms) |
Duration Time | 40-400ms,1ms, adjustable |
Repetition | 15-600s (1s adjustable) depending on the pulse energy |
Output Mode | Single, continuous or as programmed, 1-9999 |
Output Connection | Can be connected to TIS 700 transient simulator |
Coupling | To the positive pole of battery |
Decouping | Built-in diode |
DUT Supply | Max 60 V; |
DUT Supply Current | Max 30 A, 50 A, 100 A, 200 A; |
CRO | 5V TTL signal |
Interface | LAN Ethernet RJ45 |
General Parameters | |
Power Supply | AC 110/220 V, ±10%,45-65 Hz |
Operating Temp. | 15 - 35℃ |
Dimension | 450 × 600 × 266 mm (6U cabinet) |
Weight | About 33 Kg |
Документы
3Ctest LDS 200N Specification
845.2 Кб
Описание
Standard Accessories | |
Testing Wire | 1 pc |
Fuse | 1 pc |
User Manual | 1 pc |
Factory Inspection Report | 1 pc |
Optional Accessories | |
Software: AutoLab. In support of windows XP / 7 and above; Easy to operate; Equipped with rich standards library, easy to set up and customize test schedules; Automatic / manual detection of equipment connected and automatic configuration; Easy to generate test reports with formats available. |
Модели
Models | |
LDS 200N30 | DUT max 60 V / 30 A |
LDS 200N50 | DUT max 60 V / 50 A |
LDS 200N75 | DUT max 60 V / 75 A |
LDS 200N100 | DUT max 60 V / 100 A |
LDS 200N200 | DUT max 60 V / 200 A |
