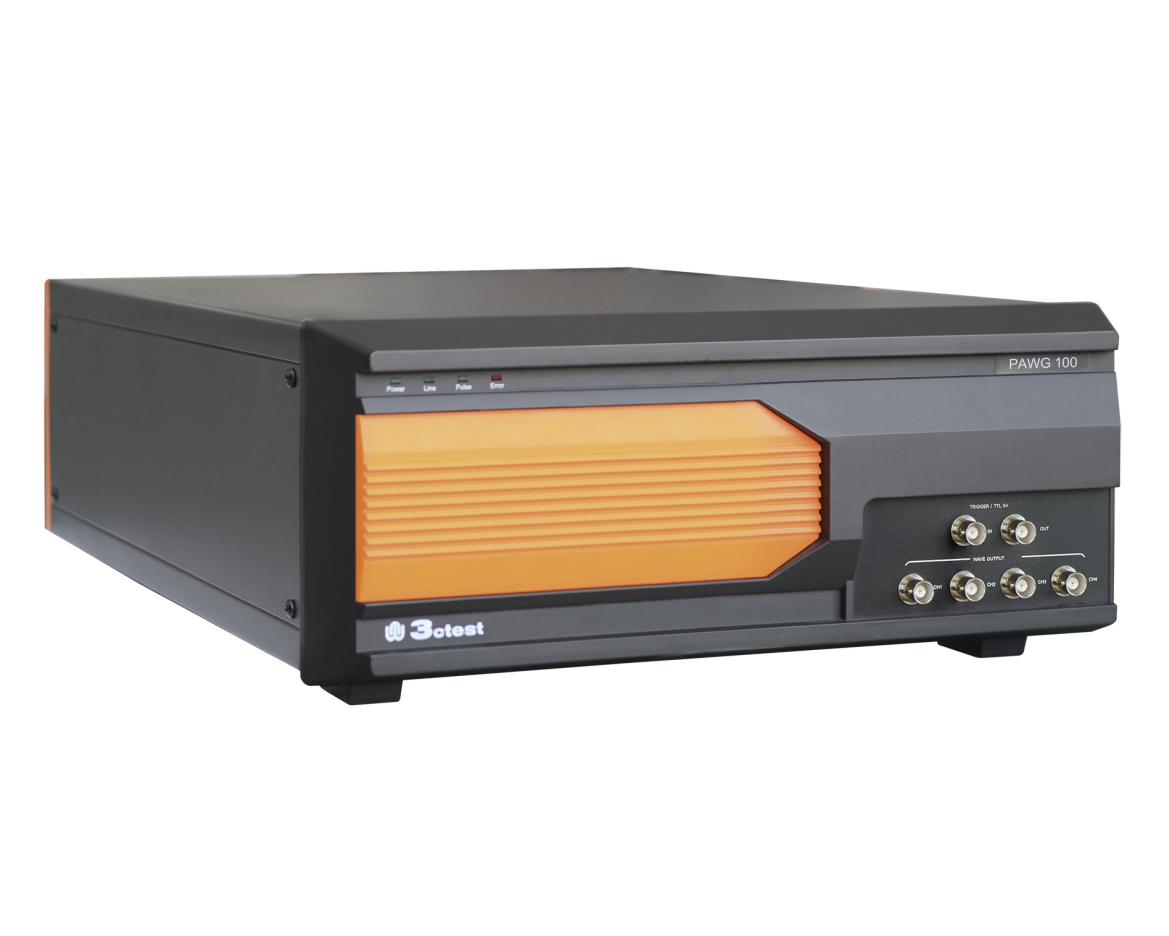

Генератор произвольных сигналов 3ctest PAWG 100
Подробнее
Описание
Формы тестовых сигналов в автомобилестроении становятся все более и более сложными, и все больше внимания уделяется транспортному средству или его компонентам. Генератор обычных сигналов не может удовлетворить этим требованиям, в частности, необходимо наложение нескольких сигналов во время одного теста, генератор сигналов произвольной формы PAWG 100 является лучшим решением.
- Генератор множественной последовательности.
- Часть выходного сигнала представляет собой компоненты из дров, может быть расширена до макс. 4 каналов.
- Может генерировать сигналы произвольной формы: волна постоянного тока, рампы, синусоидальная, частота развертки, экспоненциальная, синусоида частотной модуляции/амплитудной модуляции, нерегулярная и случайная произвольная волна.
- Может генерировать колебания сигнала с осью напряжения и времени
- Может генерировать временную последовательность сигнала
-
Программное обеспечение для генерации сигнала произвольной формы
- Используя отличное программное обеспечение для генерации сигналов произвольной формы с графическим интерфейсом, он может легко генерировать сигналы сложной формы с повторяющимся сканированием напряжения и времени.
Особенности:
- Соответствие требованиям стандарта ISO16750 (соответствующий индивидуальный стандарт производителя)
- Каждый канал колебаний имеет арифметическую схему формы волны для вывода формы волны с высоким разрешением и точностью
- Благодаря программному управлению с помощью Ethernet можно легко и реально представить виды явлений вариации.
- Убедитесь, что отклонение синхронизации между каналами не превышает 1 мкс.
- Данные формы сигнала (CSV), полученные с осциллографа, могут быть выведены с высокой точностью.
Стандарты:
- BMW-(Airbag ECU)
- BMW 600 13.0(Part 1)
- BMW GS 95003-2
- Case New Holland ENS0310
- Cummins 14269(982022-026)
- Fiat 9.90110
- Ford EMC-CS-2009.1
- Ford ES-XW7T-1A278-AB
- Audi(Reference vehicles)
- BMW GS 95024-2-1(2010-01)
- Chrysler CS-11809(2009)
- LV 124
- VW 8000
- Chrysler PF-9326
- Cummins 14269 (982022-026)
- Ford ES-XW7T-1A278-AC
- Ford WDR 00.00EA
- GMW 3172
- Hyundai/Kia ES 95400-10, Rev. D
- DO 160 Section 16
- Audi（Reference vehicles）
- DaimlerChrysler PF-10541
- ISO 7637-2
- ISO 16750-2
Характеристики
| Technical parameters | |
| Number of Channels | 1 ch ～ 4 ch，2 or 4 optional |
| Synchronization accuracy among channels | <1 μs |
| Waveform type | DC wave, ramps, triangle wave, sine, square wave, sweep frequency, exponential, frequency modulation/amplitude modulation, Oscilloscope storage data waveform, user’s self-defined waveform, irregular and random arbitrary wave |
| Parameters | Amplitude, duration, frequency, DC offset, rectification, duty cycle, phase angle, trigger, noise |
| Amplitude and offset ramping | Static, linear, exponential |
| Frequency ramping | Static, linear, exponential, log(base 10) |
| Start/End phase angle | 0 ～ 360°in 1°step |
| Rectification | None, positive, negative, bridge rectification, programmable |
| Frequency range per channel |
Operate mode: 500 kHz max. sine, square, triangle wave, etc, which include sweep frequency, amplitude, offset, phase angle and synchronization change among channels. Direct internal storage mode: DC-500 kHz arbitrary wave, 1 MHz square wave |
| Waveform output rate | 25 MSPS per channel |
| Frequency resolution | 0.001 Hz |
| Rise/fall time | ≤100 ns @ 20 Vpp |
| Waveform voltage amplitude | 0～±10.00 V |
| Drive capacity | ≥ 1 kΩ |
| Short circuit protection | Yes |
| Voltage setting resolution | 1 mV |
| Output accuracy |
± (0.2% + 10 mV) DC – 10 kHz ±1% 10 – 100 kHz ± 2% 100 – 350 kHz ± 5% 350 – 500 kHz |
| File type | CSV |
| File waveform points | 16 MB Max |
| Waveform data storage |
Dynamic cache data storage: 1 GB DDR3 NVDS: 32 GB NAND FLASH |
| Segments of waveform | 1000 segments per waveform, each segment is composed of several kinds of waveforms |
| Segment duration | 100 µs to 999 hrs or infinite loop |
| Delay between segments | None |
| Test duration | 1ms~9999 hrs, 1 to 99999 count, or infinite loop |
| Trigger oscilloscope output | A BNC socket 0-5 V, setting trigger point at the arbitrary point of waveform generation software, monitoring the generated waveform by oscilloscope external trigger function |
| External control input | One BNC socket 0-5 V input, used for 1~4 ch waveform external control |
| PC interface | Ethernet |
| Operating temperature range | 15 ℃ - 35 ℃ |
| Operating humidity range | 45%-75% |
| Driving power supply | AC 90 V - 260 V 50/60 Hz 100 VA |
| Dimension | 19’/4u |
| Weight | Approx.10 kg |
Документы
3Ctest PAWG 100 Specification
1018 Кб
Описание
| Optional Accessories |
| By self-developed AutoLab software, users can edit kinds of waveforms for waveform segment or test points. According to different requirement, users can regulate the waveform by advanced image tools, and recording waveforms by other way is also supported like oscilloscope capturing. All types of waveforms can be downloaded to PAWG 100. PAWG 100, APS and APG series must be matched together. |
