Малошумящий усилитель Nisshinbo Micro Devices NJS8452 с диапазоном от 3,4 ГГц до 4,2 ГГц
Подробнее
Описание
LNA Nisshinbo Micro Devices NJS8452 предназначен для передачи данных по спутниковой связи в C-диапазоне. Он совмещен с 3-каскадным HEMT-усилителем.
LNA NJS8452 принимает радиочастотный сигнал (C‐диапазон: от 3,4 до 4,2 ГГц) в качестве входного сигнала, усиливает и выводит радиочастотный сигнал. Он работает от источника питания +24 В постоянного тока (диапазон: от +12 до +28 В).

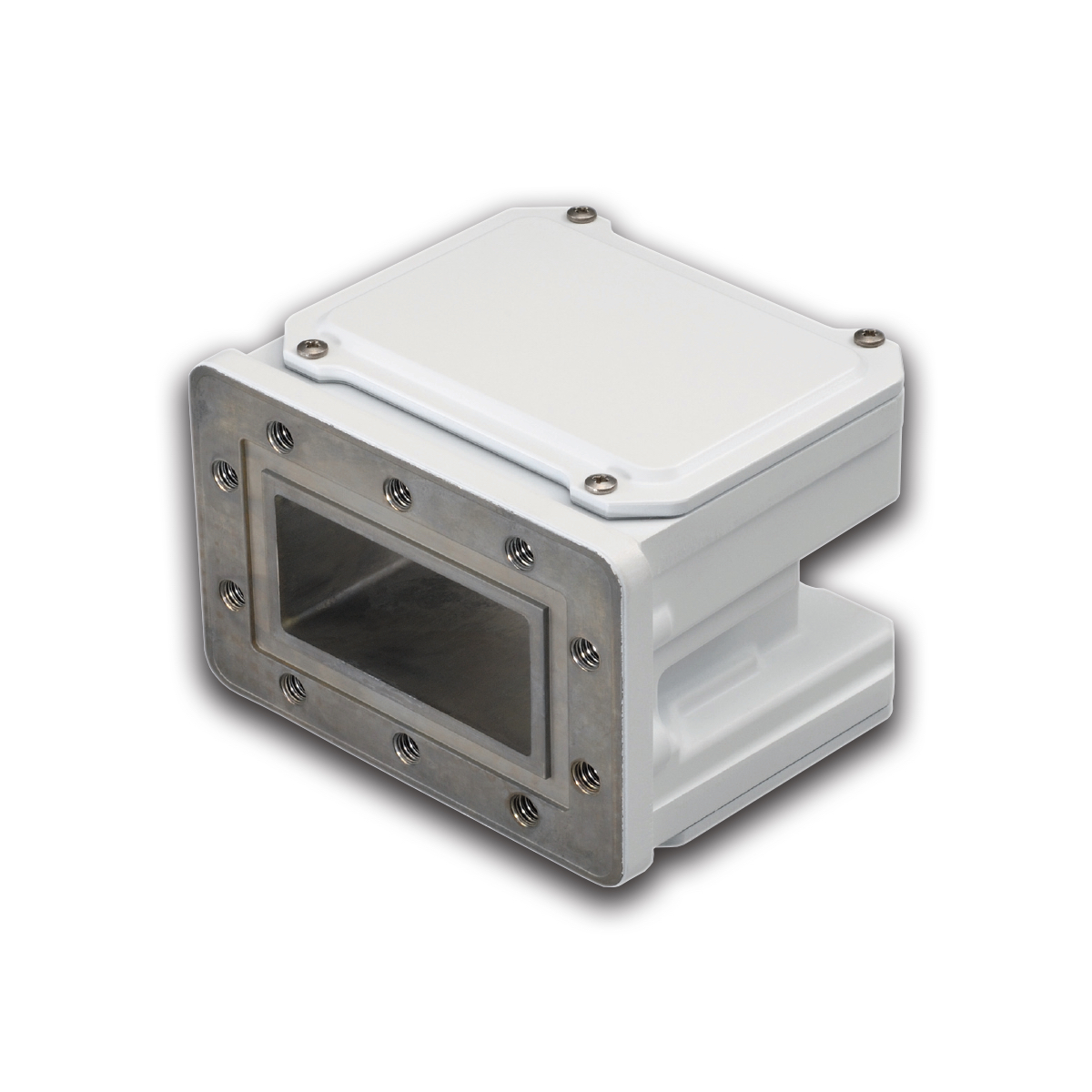

NJS8452 поставляется в цельном, защищенном от атмосферных воздействий корпусе, рассчитанном на наружное использование, и имеет волноводный фланец CPR-229G в качестве радиочастотного входа и гнездовой разъем N-типа в качестве радиочастотного выхода.
Характеристики
| Items | Parameters | ||
| RF Input Interface | Waveguide, CPR229 (with Groove) | ||
| IF Output Interface | Coax. Connector, N-type Female (50 Ω) | ||
| RF Frequency | 3.4 to 4.2 GHz | ||
| Linear Gain | 55 dB typ., 48 dB min. @ +25 ℃ | ||
| Noise Temperature(NT) | 15 K typ., 30 K max. @ +25 ℃ | ||
| Input Power Voltage Requirement | +24 VDC (+12 to +28 VDC) | ||
| Current Consumption | 125 mA typ., 160 mA max. | ||
| Operating Temperature Range | -40 to +60 ℃ | ||
| Waterproof / Dustproof (IP-code) | IP67 | ||
| Weight | 800 g | ||
| Dimensions | (L) 80.8 x (W) 99.6 x (H) 76 mm (w/o Interfaces & Screws) | ||
