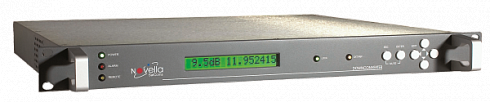

Преобразователи частоты Novella SatComs с понижением частоты основаны на модуле L-диапазона в VHF (70 или 140 МГц), построенном на одной печатной плате. Для достижения широкого охвата, быстрой перестройки частоты, очень низкого фазового шума и уровня паразитов используются новейшие технологии синтеза частоты и компоненты для поверхностного монтажа. Эти модули могут быть упакованы сами по себе, как преобразователи с понижением частоты L-диапазона, или вместе с блочными преобразователями с понижением частоты (BDC) из SHF в L-диапазон, как преобразователи с понижением частоты C, X или Ku.
Покрытие L-диапазона этой карты может составлять от 950 до 1750 МГц или от 950 до 2150 МГц. Стандартная карта покрытия используется для стандартных понижающих преобразователей L, C, X или Ku-диапазона. Карта расширенного покрытия может использоваться в сочетании с двухдиапазонными конвертерами LNB или LNB с расширенным покрытием, или с двумя или более блочными преобразователями Ku в L-диапазон для создания преобразователей Ku-диапазона с расширенным покрытием, или как транслятор тестового контура.
Карта L-диапазона обычно конфигурируется для ПЧ 70 или 140 МГц, опционально для обеих, выбираемых локально или удаленно. Возможны другие ПЧ от 30 до примерно 700 МГц. Кроме того, он может быть предварительно настроен на сохранение или инверсию спектра (с L-диапазона на IF). Инверсия спектра обычно используется с C-диапазоном и другими преобразователями спектра LNB или BDC. При необходимости и установленной инверсии спектра можно выбрать через меню на передней панели или через удаленный интерфейс.
Эта универсальная карта может быть модифицирована для работы с входными частотами ниже L-диапазона, примерно от 200 МГц до 900 МГц, или выше L-диапазона, а именно S-диапазона примерно от 2 ГГц до 2,8 ГГц.

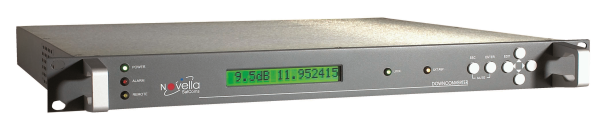

Два понижающих преобразователя L-диапазона или понижающий преобразователь плюс повышающий преобразователь могут быть собраны в одном шасси высотой 1U с независимыми регуляторами усиления и частоты.
Все понижающие преобразователи оснащены удаленным интерфейсом RS485 / 422 и RS232, который выбирается из меню на передней панели. Различные доступные протоколы последовательной связи обеспечивают 100% совместимость с большинством промышленных стандартов и / или протоколов других производителей.
Novella производит ряд понижающих преобразователей L-диапазона и SHF, обычно X-диапазона, с одновременными выходами VHF и UHF, 70 ± 20 МГц или 140 ± 40 МГц и 750 ± 250 МГц. Некоторые специализированные преобразователи с понижением частоты X-диапазона обеспечивают быстрое преобразование с понижением частоты до 720 ± 300 МГц или аналогичного с шагом 1 МГц.
Кроме того, Novella производит многополосные преобразователи частоты с понижением частоты со всеми комбинациями сегментов нисходящего канала C, X или Ku-диапазона.
Все понижающие преобразователи могут быть упакованы в стандартные 19-дюймовые стойки высотой 1U или защищенные корпуса со степенью защиты IP67, сертифицированные по стандартам защиты EMC (Mil. Std. 461), ударов и вибрации (Mil. Std. 810). Применения включают фиксированные и тактические наземные станции.
Ключевым моментом является надежность. Технологии производства Novella и высокий уровень интеграции схем отражены в стандартном гарантийном сроке в 36 месяцев, который может быть продлен до 5 лет. Все продукты подвергаются нагрузке минимум 24 часа при 500 ° C и 12 часов при -250 ° C и должны быть полностью функциональными в конце каждого цикла.
Model | Input | Output, MHz |
UHF this table lists ONLY more common models | ||
D225 | 220 - 340 MHz | 70± 20 |
D230 | 380 - 740 MHz | 70± 20 |
D231 | 240 - 320 MHz | 70± 20 |
L-band this table lists ONLY more common models | ||
D350 | 950 - 1,750MHz | 70± 20 |
D351 | 950 - 2,150 MHz | 70± 20 |
D355 | 950 - 1,750 MHz | 140± 40 |
D356 | 950 - 2,150 MHz | 140 ±40 |
D370 | 950 - 1,750 MHz | 70± 20 & 140 ± 40 |
D371 | 950 - 2,150 MHz | 70 ±20 & 140 ± 40 |
S-band this table lists ONLY more common models | ||
D49x | Any frequency from 1.9 to 2.9 GHz | 70 MHz and/or 140 MHz |
C-band this table lists ONLY more common models | ||
D550 | 3.625 - 4.2 GHz | 70 ±20 |
D555 | 3.625 - 4.2 GHz | 140 ±40 |
D570 | 3.625 - 4.2 GHz | 70± 20 & 140 ± 40 |
D551 | 3.4 - 4.2 GHz | 70 ±20 |
D556 | 3.4 - 4.2 GHz | 140 ±40 |
D571 | 3.4 - 4.2 GHz | 70± 20 & 140 ± 40 |
D552 | 4.5 - 4.8 GHz | 70 ±20 |
D557 | 4.5 - 4.8 GHz | 140 ±40 |
D572 | 4.5 - 4.8 GHz | 70± 20 & 140 ± 40 |
D553 | 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz | 70 ±20 |
D558 | 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz | 140 ±40 |
D573 | 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz | 70± 20 & 140 ± 40 |
D554 | 3.4 - 4.8 GHz | 70 ±20 |
D559 | 3.4 - 4.8 GHz | 140 ±40 |
D574 | 3.4 - 4.8 GHz | 70± 20 & 140 ± 40 |
D580 | 4.45 - 4.95 GHz | 70 ±20 |
D585 | 4.45 - 4.95 GHz | 140 ±40 |
D587 | 4.45 - 4.95 GHz | 70± 20 & 140 ± 40 |
X-band this table lists ONLY more common models | ||
D65x/D69x | 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz | 70MHz, 140MHz or 70MHz + 140MHz IF B/W: 20MHz, 40MHz |
D682-x | 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz | 1200MHz +/- 300MHz |
D688-x | 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz | 720MHz +/- 200MHz |
Ku-band this table lists ONLY more common models | ||
D750 | 10.95 - 11.70 GHz | 70 ±20 |
D751 | 11.70 - 12.25 GHz | 70 ±20 |
D752 | 12.25 - 12.75 GHz | 70 ±20 |
D753 | 10.70 - 12.75 GHz | 70 ±20 |
D754 | 10.70 - 11.70 GHz | 70 ±20 |
D755 | 10.95 - 11.70 GHz | 140 ±40 |
D756 | 11.70 - 12.25 GHz | 140 ±40 |
D757 | 12.25 - 12.75 GHz | 140 ±40 |
D758 | 10.70 - 12.75 GHz | 140 ±40 |
D759 | 10.70 - 11.70 GHz | 140 ±40 |
D770 | 10.95 - 11.70 GHz | 70 ±20 & 140 ± 40 |
D771 | 11.70 - 12.25 GHz | 70 ±20 & 140 ± 40 |
D772 | 12.25 - 12.75 GHz | 70 ±20 & 140 ± 40 |
D773 | 10.70 - 12.75 GHz | 70 ±20 & 140 ± 40 |
D774 | 10.70 - 11.70 GHz | 70 ±20 & 140 ± 40 |
D791 | 12.75 - 13.25 GHz plus 13.75 - 14.50 GHz | 70 ±20 |
Ka-band this table lists ONLY more common models | ||
D2550-x | Any 1, 2, 3 or 4GHz slot within 17 to 32GHz | 70MHz, 140MHz or 70MHz + 140MHz IF B/W: 20MHz, 40MHz |
D2588-x | Any 1, 2, 3 or 4GHz slot within 17 to 32GHz | 720MHz IF B/W: 200MHz |
D2522-x | Any 1, 2, 3 or 4GHz slot within 17 to 32GHz | 1200MHz IF B/W: 300MHz |
Модель | Описание |
UHF this table lists ONLY more common models | |
D225 | Frequency Downconverter - Input: 220 - 340 MHz; Output: 70± 20 MHz |
D230 | Frequency Downconverter - 380 - 740 MHz; Output: 70± 20 MHz |
D231 | Frequency Downconverter - Input: 240 - 320 MHz; Output: 70± 20 MHz |
L-band this table lists ONLY more common models | |
D350 | Frequency Downconverter - Input: 950 - 1,750MHz; Output: 70± 20 MHz |
D351 | Frequency Downconverter - Input: 950 - 2,150 MHz; Output: 70± 20 MHz |
D355 | Frequency Downconverter - Input: 950 - 1,750 MHz; Output: 140 ±40 MHz |
D356 | Frequency Downconverter - Input: 950 - 2,150 MHz; Output: 140 ±40 MHz |
D370 | Frequency Downconverter - Input: 950 - 1,750 MHz; Output: 70± 20 & 140 ± 40 MHz |
D371 | Frequency Downconverter - Input: 950 - 2,150 MHz; Output: 70± 20 & 140 ± 40 MHz |
S-band this table lists ONLY more common models | |
D49x | Frequency Downconverter - Input: Any frequency from 1.9 to 2.9 GHz; Output: 70 MHz and/or 140 MHz |
C-band this table lists ONLY more common models | |
D550 | Frequency Downconverter - Input: 3.625 - 4.2 GHz; Output: 70± 20 MHz |
D555 | Frequency Downconverter - Input: 3.625 - 4.2 GHz; Output: 140 ±40 MHz |
D570 | Frequency Downconverter - Input: 3.625 - 4.2 GHz; Output: 70± 20 & 140 ± 40 MHz |
D551 | Frequency Downconverter - Input: 3.4 - 4.2 GHz; Output: 70± 20 MHz |
D556 | Frequency Downconverter - Input: 3.4 - 4.2 GHz; Output: 140 ±40 MHz |
D571 | Frequency Downconverter - Input: 3.4 - 4.2 GHz; Output: 70± 20 & 140 ± 40 MHz |
D552 | Frequency Downconverter - Input: 4.5 - 4.8 GHz; Output: 70± 20 MHz |
D557 | Frequency Downconverter - Input: 4.5 - 4.8 GHz; Output: 140 ±40 MHz |
D572 | Frequency Downconverter - Input: 4.5 - 4.8 GHz; Output: 70± 20 & 140 ± 40 MHz |
D553 | Frequency Downconverter - Input: 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz; Output: 70± 20 MHz |
D558 | Frequency Downconverter - Input: 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz; Output: 140 ±40 MHz |
D573 | Frequency Downconverter - Input: 3.4 - 4.2 GHz plus 4.5 - 4.8 GHz; Output: 70± 20 & 140 ± 40 MHz |
D554 | Frequency Downconverter - Input: 3.4 - 4.8 GHz; Output: 70± 20 MHz; |
D559 | Frequency Downconverter - Input: 3.4 - 4.8 GHz; Output: 140 ±40 MHz; |
D574 | Frequency Downconverter - Input: 3.4 - 4.8 GHz; Output: 70± 20 & 140 ± 40 MHz |
D580 | Frequency Downconverter - Input: 4.45 - 4.95 GHz; Output: 70± 20 MHz |
D585 | Frequency Downconverter - Input: 4.45 - 4.95 GHz; Output: 140 ±40 MHz |
D587 | Frequency Downconverter - Input: 4.45 - 4.95 GHz; Output: 70± 20 & 140 ± 40 MHz |
X-band this table lists ONLY more common models | |
D65x/D69x | Frequency Downconverter - Input: 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz; Output: 70MHz, 140MHz or 70MHz + 140MHz IF B/W: 20MHz, 40MHz |
D682-x | Frequency Downconverter - Input: 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz; Output: 1200MHz +/- 300MHz |
D688-x | Frequency Downconverter - Input: 7 to 9GHz in 50MHz steps and bands of 500MHz to 2GHz; Output: 720MHz +/- 200MHz |
Ku-band this table lists ONLY more common models | |
D750 | Frequency Downconverter - Input: 10.95 - 11.70 GHz; Output: 70± 20 MHz |
D751 | Frequency Downconverter - Input: 11.70 - 12.25 GHz; Output: 70± 20 MHz |
D752 | Frequency Downconverter - Input: 12.25 - 12.75 GHz; Output: 70± 20 MHz |
D753 | Frequency Downconverter - Input: 10.70 - 12.75 GHz; Output: 70± 20 MHz |
D754 | Frequency Downconverter - Input: 10.70 - 11.70 GHz; Output: 70± 20 MHz |
D755 | Frequency Downconverter - Input: 10.95 - 11.70 GHz; Output: 140 ±40 MHz |
D756 | Frequency Downconverter - Input: 11.70 - 12.25 GHz; Output: 140 ±40 MHz |
D757 | Frequency Downconverter - Input: 12.25 - 12.75 GHz; Output: 140 ±40 MHz |
D758 | Frequency Downconverter - Input: 10.70 - 12.75 GHz; Output: 140 ±40 MHz |
D759 | Frequency Downconverter - Input: 10.70 - 11.70 GHz; Output: 140 ±40 MHz |
D770 | Frequency Downconverter - Input: 10.95 - 11.70 GHz; Output: 70 ±20 & 140 ± 40 MHz |
D771 | Frequency Downconverter - Input: 11.70 - 12.25 GHz; Output: 70 ±20 & 140 ± 40 MHz |
D772 | Frequency Downconverter - Input: 12.25 - 12.75 GHz; Output: 70 ±20 & 140 ± 40 MHz |
D773 | Frequency Downconverter - Input: 10.70 - 12.75 GHz; Output: 70 ±20 & 140 ± 40 MHz |
D774 | Frequency Downconverter - Input: 10.70 - 11.70 GHz; Output: 70 ±20 & 140 ± 40 MHz |
D791 | Frequency Downconverter - Input: 12.75 - 13.25 GHz plus 13.75 - 14.50 GHz; Output: 70± 20 MHz |
Ka-band this table lists ONLY more common models | |
D2550-x | Frequency Downconverter - Input: Any 1, 2, 3 or 4GHz slot within 17 to 32GHz; Output: 70MHz, 140MHz or 70MHz + 140MHz IF B/W: 20MHz, 40MHz |
D2588-x | Frequency Downconverter - Input: Any 1, 2, 3 or 4GHz slot within 17 to 32GHz; Output: 720MHz IF B/W: 200MHz |
D2522-x | Frequency Downconverter - Input: Any 1, 2, 3 or 4GHz slot within 17 to 32GHz; Output: 1200MHz IF B/W: 300MHz |
