Преобразователи частоты Novella SatComs основаны на модуле VHF (70 или 140 МГц) в L-диапазон, построенном на одной печатной плате. Для достижения широкого охвата, быстрой перестройки частоты, очень низкого фазового шума и уровня паразитов используются новейшие технологии синтеза частоты и компоненты для поверхностного монтажа. Эти модули могут быть упакованы отдельно, как преобразователи с повышением частоты L-диапазона, или вместе с блочными преобразователями с повышением частоты (BUC) из L-диапазона в SHF как преобразователи с повышением частоты в диапазонах C, X, Ku или DBS.
Покрытие L-диапазона этой карты может составлять от 950 до 1450 МГц, от 950 до 1750 МГц или от 950 до 2150 МГц. Стандартная карта используется для стандартных преобразователей с повышением частоты L, C, X, Ku или DBS. Карта расширенного покрытия может использоваться вместе с BUC расширенного покрытия или с более чем одним стандартным BUC в многополосных преобразователях с повышением частоты C, Ku и DBS или в качестве транслятора тестового контура.
Также могут поставляться преобразователи с повышением частоты S-диапазона с диапазоном выходных сигналов в приблизительном диапазоне от 2 ГГц до 2,8 ГГц. Эти преобразователи основаны на вариантах карты преобразователя с повышением частоты L-диапазона.
Карта L-диапазона может быть предварительно сконфигурирована для ПЧ 70 или 140 МГц. Кроме того, он может быть предварительно настроен на сохранение или инверсию спектра (с L-диапазона на IF). Конфигурация инверсии спектра используется вместе с блочными повышающими преобразователями с инверсией спектра. Таким образом сохраняется общий спектр между 70/140 МГц и СВЧ. При необходимости функцию инверсии спектра можно выбрать через меню на передней панели или через удаленный интерфейс.
Все преобразователи с повышением частоты стандартно оснащены удаленным интерфейсом RS485 / 422 или RS232, который выбирается из меню на передней панели. Различные доступные протоколы последовательной связи обеспечивают 100% совместимость с большинством промышленных стандартов и / или протоколов других производителей.
Novella также производит ряд преобразователей с повышением частоты X-диапазона для использования с военными спутниками. Входы могут быть на VHF, 70 или 140 МГц, или UHF, 750 ± 250 МГц. Выходная частота составляет от 7,9 до 8,4 ГГц. Некоторые модели имеют двойной вход на УКВ и УВЧ. Эти преобразователи с повышением частоты могут поставляться с внутренними или внешними блочными преобразователями с повышением частоты, а также в усиленных корпусах военного типа, сертифицированных по всем необходимым стандартам защиты для электромагнитной совместимости (Mil. Std. 461), ударов и вибрации (Mil. Std. 810). Применения включают стационарные и тактические наземные станции.
Novella производит ряд преобразователей с повышением частоты X и Ku-диапазонов с двойным входом VHF и UHF, соответственно, 70 ± 20 МГц и 750-250 МГц, а также эквивалентные преобразователи с понижением частоты L-диапазона, которые можно согласовать с внешними блочными преобразователями с повышением частоты X или Ku-диапазона. Эти понижающие преобразователи могут быть упакованы в стандартное 19-дюймовое шасси высотой 1U или в усиленные алюминиевые ящики военного типа, защищенные от отряда.
Novella также производит ряд сверхгибких преобразователей с повышением частоты L, C, Ku или DBS-диапазона, которые можно настроить с помощью меню на передней панели для выходов 70 ± 20 МГц, 140 ± 20 МГц или 140 ± 40 МГц.
Кроме того, Novella производит многополосные преобразователи частоты с повышением частоты со всеми комбинациями сегментов восходящего канала C, X, Ku или DBS.

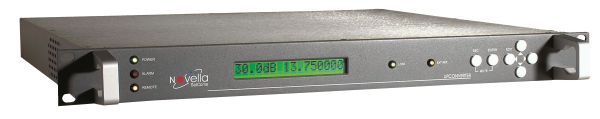

Преобразователи частоты Novella обычно упаковываются в стандартные 19-дюймовые стойки высотой 1U, но они также могут быть упакованы в усиленные алюминиевые коробки IP67 для наземных станций, развертываемых в полевых условиях.
Ключевым моментом является надежность. Технологии производства Novella и высокий уровень интеграции схем отражены в стандартном гарантийном сроке 36 месяцев.
Model | Input, MHZ | Output |
UHF - this table lists ONLY more common models | ||
U230 | 70±20 | 380 - 740MHz |
U230-1 | 70±20 | 380 - 740MHz |
U230-2 | 70±20 | 400 - 500MHz |
U231 | 70±20 | 240 - 320MHz |
L-band - this table lists ONLY more common models | ||
U350 | 70±20 | 950 - 1,750MHz |
U351 | 70±20 | 950 - 2,150 MHz |
U355 | 140±40 | 950 - 1,750 MHz |
U356 | 140±40 | 950 - 2,150 MHz |
U370 | 70± 20 & 140 ± 40 | 950 - 1,750 MHz |
U371 | 70± 20 & 140 ± 40 | 950 - 2,150 MHz |
S-band - this table lists ONLY more common models | ||
U492 | 70±20 | 2.0 - 2.4 GHz |
U497 | 140±40 | 2.0 - 2.4 GHz |
U498 | 70± 20 & 140 ± 40 | 2.0 - 2.4 GHz |
C-band - this table lists ONLY more common models | ||
U550 | 70±20 | 5.850 - 6.425 GHz |
U551 | 70±20 | 5.845 - 6.725 GHz |
U552-1 | 70±20 | 5.725 - 6.725 GHz |
U553 | 70±20 | 6.700 - 7.100 GHz |
U555 | 140±40 | 5.850 - 6.425 GHz |
U556 | 140±40 | 5.845 - 6.725 GHz |
U557-1 | 140±40 | 5.725 - 6.725 GHz |
U558 | 140±40 | 6.700 - 7.100 GHz |
U570 | 70± 20 & 140 ± 40 | 5.850 - 6.425 GHz |
U571 | 70± 20 & 140 ± 40 | 5.845 - 6.725 GHz |
U572-1 | 70± 20 & 140 ± 40 | 5.725 - 6.725 GHz |
U573 | 70± 20 & 140 ± 40 | 6.700 - 7.100 GHz |
X-band - IF 70/140MHz this table lists ONLY more common models | ||
U651-1 | 70±20 | 7.9 - 8.4 GHz |
U651-2 | 70±20 | 8.4 - 8.5 GHz |
U656-1 | 140±40 | 7.9 - 8.4 GHz |
U656-2 | 140±40 | 8.4 - 8.5 GHz |
U671-1 | 70± 20 & 140 ± 40 | 7.9 - 8.4 GHz |
U671-2 | 70± 20 & 140 ± 40 | 8.4 - 8.5 GHz |
Extended X-band - IF 70/140MHz this table lists ONLY more common models | ||
U690-X | 70 or 140 ± 20 or 40 | Any slot up to 3GHz within 7 to 9GHz |
X-band - IF 1200MHz this table lists ONLY more common models | ||
U682-X | 1,200 ± 300 | Any slot up to 3GHz within 7 to 9GHz |
X-band - IF 720MHz this table lists ONLY more common models | ||
U688-X | 720 ± 200 | Any slot up to 3GHz within 7 to 9GHz |
Ku-band - this table lists ONLY more common models | ||
U750 | 70±20 | 14.00 - 14.50 GHz |
U751 | 70±20 | 12.75 - 13.25 GHz |
U753 | 70±20 | 13.75 - 14.50 GHz |
U755 | 70±20 |
12.75 - 13.25 GHz 13.75 - 14.50 GHz |
U760 | 140±40 | 14.00 - 14.50 GHz |
U761 | 140±40 | 12.75 - 13.25 GHz |
U763 | 140±40 | 13.75 - 14.5 GHz |
U765 | 140±40 |
12.75 - 13.25 GHz 13.75 - 14.50 GHz |
U770 | 70± 20 & 140 ± 40 | 14.00 - 14.50 GHz |
U771 | 70± 20 & 140 ± 40 | 12.75 - 13.25 GHz |
U773 | 70± 20 & 140 ± 40 | 13.75 - 14.5 GHz |
U775 | 70± 20 & 140 ± 40 |
12.75 - 13.25 GHz 13.75 - 14.00 GHz |
DBS this table lists ONLY more common models | ||
U851 | 70±20 | 17.30 to 18.40 GHz |
U855 | 70±20 | 17.30 to 18.10 GHz |
U861 | 140±40 | 17.30 to 18.40 GHz |
U865 | 140±40 | 17.30 to 18.10 GHz |
U881 | 70± 20 & 140 ± 40 | 17.30 to 18.40 GHz |
U885 | 70± 20 & 140 ± 40 | 17.30 to 18.10 GHz |
Ka-band - IF 70/140MHz this table lists ONLY more common models | ||
U2550-X | 70 or 140 ± 20 or 40 | Any slot up to 4GHz within 17 to 32GHz |
Ka-band - IF 720 or 1200MHz this table lists ONLY more common models | ||
U2588-X | 720 or 1200 MHz | Any slot up to 4GHz within 17 to 32GHz |
Модель | Описание |
UHF - this table lists ONLY more common models | |
U230 | Frequency Upconverter - Input: 70±20 MHz; Output: 380 - 740MHz |
U230-1 | Frequency Upconverter - Input: 70±20 MHz; Output: 380 - 740MHz |
U230-2 | Frequency Upconverter - Input: 70±20 MHz; Output: 400 - 500MHz |
U231 | Frequency Upconverter - Input: 70±20 MHz; Output: 240 - 320MHz |
L-band - this table lists ONLY more common models | |
U350 | Frequency Upconverter - Input: 70±20 MHz; Output: 950 - 1,750MHz |
U351 | Frequency Upconverter - Input: 70±20 MHz; Output: 950 - 2,150 MHz |
U355 | Frequency Upconverter - Input: 140±40; Output: 950 - 1,750MHz |
U356 | Frequency Upconverter - Input: 140±40; Output: 950 - 2,150 MHz |
U370 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 950 - 1,750MHz |
U371 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 950 - 2,150 MHz |
S-band - this table lists ONLY more common models | |
U492 | Frequency Upconverter - Input: 70±20; Output: 2.0 - 2.4 GHz |
U497 | Frequency Upconverter - Input: 140±40; Output: 2.0 - 2.4 GHz |
U498 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 2.0 - 2.4 GHz |
C-band - this table lists ONLY more common models | |
U550 | Frequency Upconverter - Input: 70±20; Output: 5.850 - 6.425 GHz |
U551 | Frequency Upconverter - Input: 70±20; Output: 5.845 - 6.725 GHz |
U552-1 | Frequency Upconverter - Input: 70±20; Output: 5.725 - 6.725 GHz |
U553 | Frequency Upconverter - Input: 70±20; Output: 6.700 - 7.100 GHz |
U555 | Frequency Upconverter - Input: 140±40; Output: 5.850 - 6.425 GHz |
U556 | Frequency Upconverter - Input: 140±40; Output: 5.845 - 6.725 GHz |
U557-1 | Frequency Upconverter - Input: 140±40; Output: 5.725 - 6.725 GHz |
U558 | Frequency Upconverter - Input: 140±40; Output: 6.700 - 7.100 GHz |
U570 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 5.850 - 6.425 GHz |
U571 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 5.845 - 6.725 GHz |
U572-1 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 5.725 - 6.725 GHz |
U573 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 6.700 - 7.100 GHz |
X-band - IF 70/140MHz this table lists ONLY more common models | |
U651-1 | Frequency Upconverter - Input: 70±20; Output: 7.9 - 8.4 GHz |
U651-2 | Frequency Upconverter - Input: 70±20; Output: 8.4 - 8.5 GHz |
U656-1 | Frequency Upconverter - Input: 140±40; Output: 7.9 - 8.4 GHz |
U656-2 | Frequency Upconverter - Input: 140±40; Output: 8.4 - 8.5 GHz |
U671-1 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 7.9 - 8.4 GHz |
U671-2 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 8.4 - 8.5 GHz |
Extended X-band - IF 70/140MHz this table lists ONLY more common models | |
U690-X | Frequency Upconverter - Input: 70 or 140 ± 20 or 40; Output: Any slot up to 3GHz within 7 to 9GHz |
X-band - IF 1200MHz this table lists ONLY more common models | |
U682-X | Frequency Upconverter - Input: 1,200 ± 300; Output: Any slot up to 3GHz within 7 to 9GHz |
X-band - IF 720MHz this table lists ONLY more common models | |
U688-X | Frequency Upconverter - Input: 720 ± 200; Output: Any slot up to 3GHz within 7 to 9GHz |
Ku-band - this table lists ONLY more common models | |
U750 | Frequency Upconverter - Input: 70±20; Output: 14.00 - 14.50 GHz |
U751 | Frequency Upconverter - Input: 70±20; Output: 12.75 - 13.25 GHz |
U753 | Frequency Upconverter - Input: 70±20; Output: 13.75 - 14.50 GHz |
U755 | Frequency Upconverter - Input: 70±20; Output: 12.75 - 13.25 GHz 13.75 - 14.50 GHz |
U760 | Frequency Upconverter - Input: 140±40; Output: 14.00 - 14.50 GHz |
U761 | Frequency Upconverter - Input: 140±40; Output: 12.75 - 13.25 GHz |
U763 | Frequency Upconverter - Input: 140±40; Output: 13.75 - 14.5 GHz |
U765 | Frequency Upconverter - Input: 140±40; Output: 12.75 - 13.25 GHz 13.75 - 14.50 GHz |
U770 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 14.00 - 14.50 GHz |
U771 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 12.75 - 13.25 GHz |
U773 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 13.75 - 14.5 GHz |
U775 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 12.75 - 13.25 GHz 13.75 - 14.00 GHz |
DBS this table lists ONLY more common models | |
U851 | Frequency Upconverter - Input: 70±20; Output: 17.30 to 18.40 GHz |
U855 | Frequency Upconverter - Input: 70±20; Output: 17.30 to 18.10 GHz |
U861 | Frequency Upconverter - Input: 140±40; Output: 17.30 to 18.40 GHz |
U865 | Frequency Upconverter - Input: 140±40; Output: 17.30 to 18.10 GHz |
U881 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 17.30 to 18.40 GHz |
U885 | Frequency Upconverter - Input: 70± 20 & 140 ± 40; Output: 17.30 to 18.10 GHz |
Ka-band - IF 70/140MHz this table lists ONLY more common models | |
U2550-X | Frequency Upconverter - Input: 70 or 140 ± 20 or 40; Output: Any slot up to 4GHz within 17 to 32GHz |
Ka-band - IF 720 or 1200MHz this table lists ONLY more common models | |
U2588-X | Frequency Upconverter - Input: 720 or 1200 MHz; Output: Any slot up to 4GHz within 17 to 32GHz |
