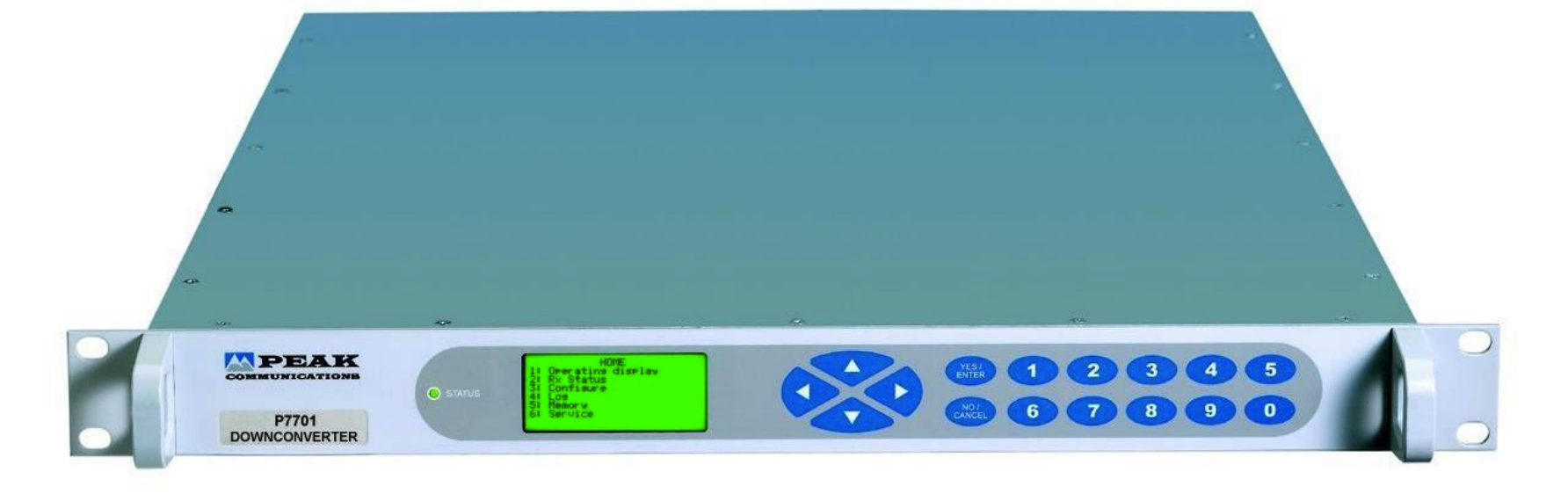

Монтируемый в 19-дюймовую стойку блочный понижающий преобразователь P7701i высотой 1U от Peak Communications.
P7701i соответствует требованиям Intelsat по фазовому шуму, уровню паразитных помех и стабильности частоты. Технические характеристики IBS / Eutelsat SMS. Превосходный отклик групповой задержки делает продукт подходящим для высокоскоростной передачи данных, а также цифровые и аналоговые телевизионные сигналы.
Устройство P7701i питается от сети и состоит из высококачественных компонентов, обеспечивающих максимальную производительность.
Эти компоненты включают высококачественный кварцевый генератор, обеспечивающий максимальную стабильность, хорошо зарекомендовавшего себя УЦИ с внешней синхронизацией фазы, высококлассного волноводного полосового фильтра, обеспечивающего минимальные вносимые потери и равномерность диапазона, высокопроизводительный малошумящий усилитель, высококачественные смесители и изоляторы между каждой секцией для обеспечения правильного соответствия.
Для резервирования P7701i использует простой интерфейс CANBUS® и имеет встроенный контроллер резервирования для 1 + 1 и 2 + 1 (для использования с внешними блоками переключения), для системы N + 1 отдельный автономный блок управления и переключения в комплекте (серия RCU1000).
| L-band Input | |
| Frequency | 1200 ±250MHz |
| Connection | N-type (f), 50Ω |
| Level | -15dBm max |
| Return loss | >11dB |
| UHF Output | |
| Frequency |
750 ±250MHz |
| Connection | BNC (f), 50Ω |
| Level (P1dB GCP) | ≥0dBm |
| Return loss | >11dB |
| Transfer Characteristics | |
| Conversion gain | +30dB ±1dB |
| Attenuation | 0 to 30dB, stepped 0.1dB |
| Gain stability |
±1dB from -10 to +500C ±0.1dB per week (constant temp.) |
| Gain flatness |
±1.3dB full band ±0.5dB across any 36MHz in band |
| RF Performance | |
| Phase noise |
-50dBc/Hz at 10Hz -80dBc/Hz at 100Hz -90dBc/Hz at 1kHz -97dBc/Hz at 10kHz -100dBc/Hz at 100kHz -110dBc/Hz at 1MHz |
| Spurious |
<-45dBm (in band non-carrier related) <-65dBc (in band carrier related) |
| Group delay |
Linear 0.025ns/MHz Ripple 1ns p-p Parabolic 0.015ns/MHz2 |
| Noise figure | <25dB nominal at maximum gain |
| External Reference Input (with automatic detection & locking) | |
| Frequency | Factory selectable 5 or 10MHz |
| Connector | BNC (f), 50Ω |
| Level | 0dBm ±5dB |
| Phase noise | to be better than 50dBc/Hz of output phase noise |
| Internal Back-up Reference | |
| Frequency | 10MHz |
| Adjustment | ±0.45ppm, stepped 0.01ppm |
| Standard Stability | |
| Allan deviation | <5 x 10-12 over 1s |
| Ageing | <3 x 10-10 per day, <3 x 10-8 per year |
| Temp stability | <2 x 10-9 over -10 to 500C |
| High Stability (Option 8) | |
| Allan deviation | <3 x 10-12 over 1s |
| Ageing | <2 x 10-10 per day, <2 x 10-8 per year |
| Temp stability | <3 x 10-9 over -10 to 500C |
| Mechanical | |
| Width | 19”, standard rack mountable |
| Height | 1U (1.75”) |
| Depth | 534mm (21”), plus connectors |
| Construction | Stainless steel chassis |
| Weight | Approx. 9kgs (20lbs) |
| Environmental | |
| Operating temp | -100C to +500C |
| EMC |
ETSI EN 301 489-1: V2.2.1 & ETSI EN 300 673: V1.2.1 |
| Safety | IEC/EN 62368-1:2014 (second edition) |
| Power supply | |
| Voltage | 90-264VAC |
| Frequency | 47-63Hz |
| Power | 60 Watts |
| Control System | |
| Remote control | RS232/ 485 port |
| Option 9; | Ethernet; embedded web server & SNMP network management support |
| Redundancy | CANBUS® interface for N+1 system In-built 1+1 & 2+1 controller |
| Alarms |
LO lock failure PSU failure Summary failure relay (form C) |
