Описание

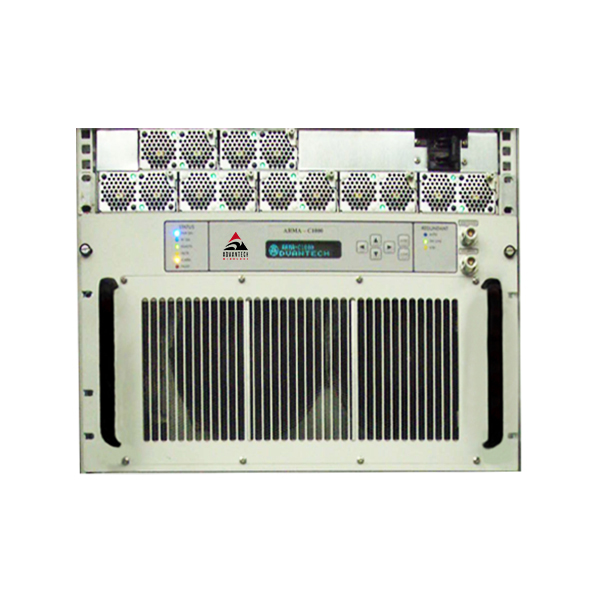

Серия ARMA-5000X - это монтируемые в стойку твердотельные усилители мощности (SSPA), работающие в частотном диапазоне X-Band. Усилитель представляет собой интегрированный блок, укомплектованный системой питания и охлаждения. Усилители, предназначенные для работы в помещении, имеют компактные размеры и занимают девять мест для монтажа в стойку (9 RU - 15") стандартной 19-дюймовой стойки. Встроенный микропроцессорный контроллер обеспечивает возможность использования интерфейсов последовательного порта (RS485) для удаленного мониторинга и управления.
- Высокое усиление и линейность
- Выходная мощность до 1000 Вт
- Регулировка усиления (локальная и удаленная)
- Удаленный мониторинг и управление (местное и удаленное)
- Порт монитора выходного образца
- Компенсация температурного прироста
- Автоматическое отключение при перегреве
- Автоматическое отключение высокой отраженной мощности
- Бесконечная защита по КСВН
- Коррекция коэффициента мощности
- Маркировка CE
Характеристики
Technical Specifications ARMA-5000X | 600W | 700W | 800W | 1000W |
Electrical Characteristics | ||||
Output power (Psat) | +58 dBm | +58.5 dBm | +59 dBm | +60 dBm |
Output power (P1dB) | +57 dBm | +57.5 dBm | +58 dBm | +59 dBm |
Power gain at maximum gain setting | 70 dB min | |||
Operating frequency range | 7.90 – 8.40 GHz | |||
Gain slope | 0.6 dB max over 40 MHz | |||
Gain flatness over 500 MHz | ±1.0 dB max | |||
Gain variation over temperature | ±1.5 dB over full operating temperature range | |||
Gain variation over 24 hours | ±0.25 dB max at constant temperature & drive level | |||
Gain adjustment range | 20 dB min. (0.1 dB resolution) | |||
Input return loss | 18 dB | |||
Output return loss | 19 dB | |||
Noise power density | -70dBm/Hz max in TX band -110 dBm/Hz max 7.25 – 7.75 GHz RX band | |||
Spurious at rated power | -65 dBc, max | |||
Harmonics at rated power | -60 dBc, max | |||
AM/PM conversion at rated power | 2.5°/dB max. at P1dB, 1°/dB max. at 3 dB back-off | |||
Third order IMD (2 tones 5 MHz apart) | -25 dBc max. at 3 dB total back-off from rated P1dB | |||
Group delay | Linear: 0.02 nsec/MHz max. Parabolic: 0.003 nsec/MHz2 max. Ripple: 1.0 nsec p-p max. | |||
Residual AM (F* - frequency in kHz) |
0-10 kHz: -45 dBc 10 kHz - 500 kHz: -20 (1.25+log F*) dBc 500 kHz - 1 MHz: -80 dBc |
