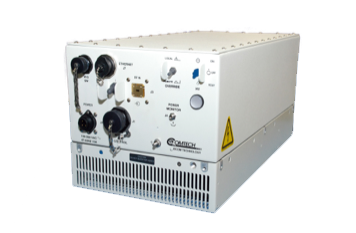

Усилители мощности Comtech Outdoor Air-Cooled TWTAs
Подробнее
Описание
TWTA, установленные на антеннах Xicom, известны во всем мире своей надежной работой и долгим сроком службы. Устраняя необходимость в длинных волноводах, мощность передачи оптимизируется, а потери РЧ уменьшаются. Усилители Xicom, получившие признание благодаря своей компактной и высокоэффективной конструкции, значительно снижают затраты на установку и эксплуатацию.
Xicom предлагает самый большой в мире выбор ламповых усилителей бегущей волны (TWTA) для удовлетворения ваших требований к спутниковой связи и каналам передачи данных.
- Компактный автономный дизайн
- Уровни мощности от 50 Вт до 1250 Вт
- Устойчив к атмосферным воздействиям для работы от -40 ° C до + 60 ° C
- Высокая эффективность при низких эксплуатационных расходах
- Внутреннее охлаждение, ВЧ фильтры и системы M&C
- Коррекция коэффициента мощности
- CE сертифицирован
- Последовательный и Ethernet контроль
- SNMP
Характеристики
| Model | Band | Frequency (GHz) | TWT Power (W) | Flange Power (W) | Size (inches)WxLxH | Weight (lbs) |
| XTD-400C | C-band | 5.7 to 6.425 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400C | C-band | 5.85 to 6.425 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400C | C-band | 5.85 to 6.65 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400C | C-band | 5.85 to 6.725 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400C | C-band | 5.85 to 7.025 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-750C | C-band | 5.7 to 6.425 | 750 | 650 | 12.75x21.5x12.13 | |
| XTD-750C | C-band | 5.85 to 6.425 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750C | C-band | 5.85 to 6.65 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750C | C-band | 5.85 to 6.725 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750C | C-band | 5.85 to 7.025 | 750 | 650 | 12.75x21.5x12.13 | |
| XTD-750C | C-band | 6.725-7.025 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-400X | X-band | 7.9 to 8.4 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-750X | X-band | 7.9 to 8.4 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750X-low PIM | X-band | 7.9 to 8.4 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-400KHE | Ku-band | 13.75-14.5 | 400 | 200 | 8.6x15.75x8.5 | 31 |
| XTD-400K | Ku-band | 12.75-13.25 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400K | Ku-band | 12.75-14.5 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400K | Ku-band | 12.75-14.8 | 400 | 350 | 10.25X20.5X11.0 | |
| XTD-400K | Ku-band | 13.75-14.5 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-400K | Ku-band | 13.75-14.8 | 400 | 350 | 10.25X20.5X11.0 | 60 |
| XTD-750KHE | Ku-band | 13.75-14.5 | 750 | 355 | 10.25X20.5X11.0 | 56 |
| XTD-750K | Ku-band | 12.75-13.25 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750K | Ku-band | 12.75-14.5 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750K | Ku-band | 12.75-14.8 | 750 | 650 | 12.75x21.5x12.13 | |
| XTD-750K | Ku-band | 13.75-14.5 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-750K | Ku-band | 13.75-14.8 | 750 | 650 | 12.75x21.5x12.13 | 75 |
| XTD-1250KHE | Ku-band | 13.75-14.5 | 1250 | 675 | 12.75x21.5x11.0 | 81 |
| XTD-1250KHE | Ku-band | 12.75-14.5 | 1250 | 675 | 12.75x21.5x11.0 | 81 |
| XTD-500DBS | DBS-band | 17.3-18.1 | 500 | 415 | 12.75x21.5x11.0 | 75 |
| XTD-500DBS | DBS-band | 17.3-18.4 | 450 | 380 | 12.75x21.5x11.0 | 75 |
| XTD-750DBS | DBS-band | 17.3-18.1 | 750 | 650 | 12.75x21.5x11.0 | 75 |
| XTD-750DBS | DBS-band | 17.3-18.4 | 750 | 650 | 12.75x21.5x11.0 | 75 |
| XTLIN-25Ka | Ka-band | 30-31 | 150 | 25 | 8.38x17.06X9.22 | 30 |
| XTLIN-50Ka | Ka-band | 30-31 | 175 | 50 | 8.38x17.06X9.22 | 30 |
| XTLIN-75Ka | ||||||
| XTLIN-25Ka | Ka-band | 30-31 | 150 | 25 | 13.96X12.41X6.63 | 36 |
| XTLIN-50Ka | Ka-band | 30-31 | 175 | 50 | 13.96X12.41X6.63 | 36 |
| XTLIN-75Ka | Ka-band | 30-31 | 250 | 75 | 13.96X12.41X6.63 | 36 |
| XTLIN-110Ka | Ka-band | 30-31 | 250 | 110 | 13.96X12.41X6.63 | 36 |
| XTD-150Ka | Ka-band | 27.5-30 | 150 | 130 | 10.25x20x9.5 | 46 |
| XTD-150Ka | Ka-band | 27.5-31 | 150 | 130 | 10.25x20x9.5 | 46 |
| XTD-175Ka | Ka-band | 27.5-30 | 175 | 150 | 10.25x20x9.5 | 46 |
| XTD-175Ka | Ka-band | 27.5-31 | 175 | 150 | 10.25x20x9.5 | 46 |
| XTD-250KaL | Ka-band | 27.5-30 | 250 | 100 | 10.25x20x9.5 | 48 |
| XTD-250KaL | Ka-band | 27.5-31 | 250 | 100 | 10.25x20x9.5 | 48 |
| XTD-250KaL | Ka-band | 30-31 | 250 | 100 | 10.25x20x9.5 | 48 |
| XTD-250Ka | Ka-band | 30-31 | 250 | 220 | 10.25x20x9.5 | 48 |
| XTD-250Ka | Ka-band | 27.5-30 | 250 | 215 | 10.25x20x9.5 | 48 |
| XTD-250Ka | Ka-band | 27.5-31 | 250 | 215 | 10.25x20x9.5 | 48 |
| XTD-500Ka | Ka-band | 27.5-30 or 27-31 |
500 | 425 | 10.25x22.25x9.5 | 58 |
| XTD-500KaL | Ka-band | 27.5-30 | 500 | 225 | 10.25x22.25x9.5 | 58 |
| XTD-500KaL | Ka-band | 27-31 | 500 | 225 | 10.25x22.25x9.5 | 58 |
| XTD-500KaL-EN1 | Ka-band | 27.0-29.5 | 500 | 250 | 10.25x22.25x9.5 | 58 |
| XTD-550KaL-EN2 | Ka-band | 27.0-29.5 | 500 | 250 | 10.25x22.25x9.5 | 58 |
| XTD-550KaL | Ka-band | 27-31 | 550 | 240 | 10.25x22.25x9.5 | 58 |
| XTD-650KaL | Ka-band | 27-31 | 650 | 280 | 10.25x22.25x9.5 | 58 |
| XTD-50Q | Q-band | 43.5-45.5 | 50 | 45 | Contact Factory | Contact Factory |
| XTD-120Q | Q-band | 43.5-45.5 | 120 | 100 | 10.25x20x9.5 | 48 |
| XTD-130Q | Q-band | 43.5-45.5 | 130 | 108 | 10.25x20x9.5 | 48 |
| XTD-140Q | Q-band | 43.5-45.5 | 140 | 115 | 10.25x20x9.5 | 48 |
| XTD-180Q | Q-band | 43.5-45.5 | 180 | 140 | 10.25x22.25x9.5 | 58 |
| XTD-190Q | Q-band | 43.5-45.5 | 190 | 145 | 10.25x22.25x9.5 | 58 |
| XTD-200Q | Q-band | 43.5-45.5 | 200 | 150 | 10.25x22.25x9.5 | 58 |
| XTD-250QV | V-band | 47.2-51.4 | 250 | 80 | 10.3X20X11 | 58 |
Документы
Comtech XTD-400-B1 Specification
429.4 Кб
Comtech XTD-250Ka Specification
900.3 Кб
Comtech XTD-750-B1 Specification
447.4 Кб
Comtech XTD-1250KHE Specification
644.8 Кб
Comtech XTD-150-175Ka Specification
594.1 Кб
Comtech XTD-650KaL Specification
699.5 Кб
Comtech XTD-750DBS Specification
891.6 Кб
Comtech XTD-750KHE Specification
601.9 Кб
Comtech XTD-750KHE-B1 Specification
618.3 Кб
Comtech XTD-500Ka Specification
802.5 Кб
Comtech XTD-500Ka-KaL Specification
770.2 Кб
Описание
Модели
| Модель | Описание |
| XTD-400C | Усилители мощности C-band, 5.7 to 6.425 GHz, 400 W |
| XTD-400C | Усилители мощности C-band, 5.85 to 6.425 GHz, 400 W |
| XTD-400C | Усилители мощности C-band, 5.85 to 6.65 GHz, 400 W |
| XTD-400C | Усилители мощности C-band, 5.85 to 6.725 GHz, 400 W |
| XTD-400C | Усилители мощности C-band, 5.85 to 7.025 GHz, 400 W |
| XTD-750C | Усилители мощности C-band, 5.7 to 6.425 GHz, 750 W |
| XTD-750C | Усилители мощности C-band, 5.85 to 6.425 GHz, 750 W |
| XTD-750C | Усилители мощности C-band, 5.85 to 6.65 GHz, 750 W |
| XTD-750C | Усилители мощности C-band, 5.85 to 6.725 GHz, 750 W |
| XTD-750C | Усилители мощности C-band, 5.85 to 7.025 GHz, 750 W |
| XTD-750C | Усилители мощности C-band, 6.725-7.025 GHz, 750 W |
| XTD-400X | Усилители мощности X-band, 7.9 to 8.4 GHz, 400 W |
| XTD-750X | Усилители мощности X-band, 7.9 to 8.4 GHz, 750 W |
| XTD-750X-low PIM | Усилители мощности X-band, 7.9 to 8.4 GHz, 750 W |
| XTD-400KHE | Усилители мощности Ku-band, 13.75-14.5 GHz, 400 W |
| XTD-400K | Усилители мощности Ku-band, 12.75-13.25 GHz, 400 W |
| XTD-400K | Усилители мощности Ku-band, 12.75-14.5 GHz, 400 W |
| XTD-400K | Усилители мощности Ku-band, 12.75-14.8 GHz, 400 W |
| XTD-400K | Усилители мощности Ku-band, 13.75-14.5 GHz, 400 W |
| XTD-400K | Усилители мощности Ku-band, 13.75-14.8 GHz, 400 W |
| XTD-750KHE | Усилители мощности Ku-band, 13.75-14.5 GHz, 750 W |
| XTD-750K | Усилители мощности Ku-band, 12.75-13.25 GHz, 750 W |
| XTD-750K | Усилители мощности Ku-band, 12.75-14.5 GHz, 750 W |
| XTD-750K | Усилители мощности Ku-band, 12.75-14.8 GHz, 750 W |
| XTD-750K | Усилители мощности Ku-band, 13.75-14.5 GHz, 750 W |
| XTD-750K | Усилители мощности Ku-band, 13.75-14.8 GHz, 750 W |
| XTD-1250KHE | Усилители мощности Ku-band, 13.75-14.5 GHz, 1250 W |
| XTD-1250KHE | Усилители мощности Ku-band, 12.75-14.5 GHz, 1250 W |
| XTD-500DBS | Усилители мощности DBS-band, 17.3-18.1 GHz, 500 W |
| XTD-500DBS | Усилители мощности DBS-band, 17.3-18.4 GHz, 450 W |
| XTD-750DBS | Усилители мощности DBS-band, 17.3-18.1 GHz, 750 W |
| XTD-750DBS | Усилители мощности DBS-band, 17.3-18.4 GHz, 750 W |
| XTLIN-25Ka | Усилители мощности Ka-band, 30-31 GHz, 150 W |
| XTLIN-50Ka | Усилители мощности Ka-band, 30-31 GHz, 175 W |
| XTLIN-75Ka | Усилители мощности |
| XTLIN-25Ka | Усилители мощности Ka-band, 30-31 GHz, 150 W |
| XTLIN-50Ka | Усилители мощности Ka-band, 30-31 GHz, 175 W |
| XTLIN-75Ka | Усилители мощности Ka-band, 30-31 GHz, 250 W |
| XTLIN-110Ka | Усилители мощности Ka-band, 30-31 GHz, 250 W |
| XTD-150Ka | Усилители мощности Ka-band, 27.5-30 GHz, 150 W |
| XTD-150Ka | Усилители мощности Ka-band, 27.5-31 GHz, 150 W |
| XTD-175Ka | Усилители мощности Ka-band, 27.5-30 GHz, 175 W |
| XTD-175Ka | Усилители мощности Ka-band, 27.5-31 GHz, 175 W |
| XTD-250KaL | Усилители мощности Ka-band, 27.5-30 GHz, 250 W |
| XTD-250KaL | Усилители мощности Ka-band, 27.5-31 GHz, 250 W |
| XTD-250KaL | Усилители мощности Ka-band, 30-31 GHz, 250 W |
| XTD-250Ka | Усилители мощности Ka-band, 30-31 GHz, 250 W |
| XTD-250Ka | Усилители мощности Ka-band, 27.5-30 GHz, 250 W |
| XTD-250Ka | Усилители мощности Ka-band, 27.5-31 GHz, 250 W |
| XTD-500Ka | Усилители мощности Ka-band, 27.5-30 or 27-31 GHz, 500 W |
| XTD-500KaL | Усилители мощности Ka-band, 27.5-30 GHz, 500 W |
| XTD-500KaL | Усилители мощности Ka-band, 27-31 GHz, 500 W |
| XTD-500KaL-EN1 | Усилители мощности Ka-band, 27.0-29.5 GHz, 500 W |
| XTD-550KaL-EN2 | Усилители мощности Ka-band, 27.0-29.5 GHz, 500 W |
| XTD-550KaL | Усилители мощности Ka-band, 27-31 GHz, 550 W |
| XTD-650KaL | Усилители мощности Ka-band, 27-31 GHz, 650 W |
| XTD-50Q | Усилители мощности Q-band, 43.5-45.5 GHz, 50 W |
| XTD-120Q | Усилители мощности Q-band,43.5-45.5 GHz, 120 W |
| XTD-130Q | Усилители мощности Q-band, 43.5-45.5 GHz, 130 W |
| XTD-140Q | Усилители мощности Q-band, 43.5-45.5 GHz, 140 W |
| XTD-180Q | Усилители мощности Q-band, 43.5-45.5 GHz, 180 W |
| XTD-190Q | Усилители мощности Q-band, 43.5-45.5 GHz, 190 W |
| XTD-200Q | Усилители мощности Q-band, 43.5-45.5 GHz, 200 W |
| XTD-250QV | Усилители мощности V-band, 47.2-51.4 GHz, 250 W |
