Устройство синхронизации частоты и времени Метроном 1000
Подробнее
Описание

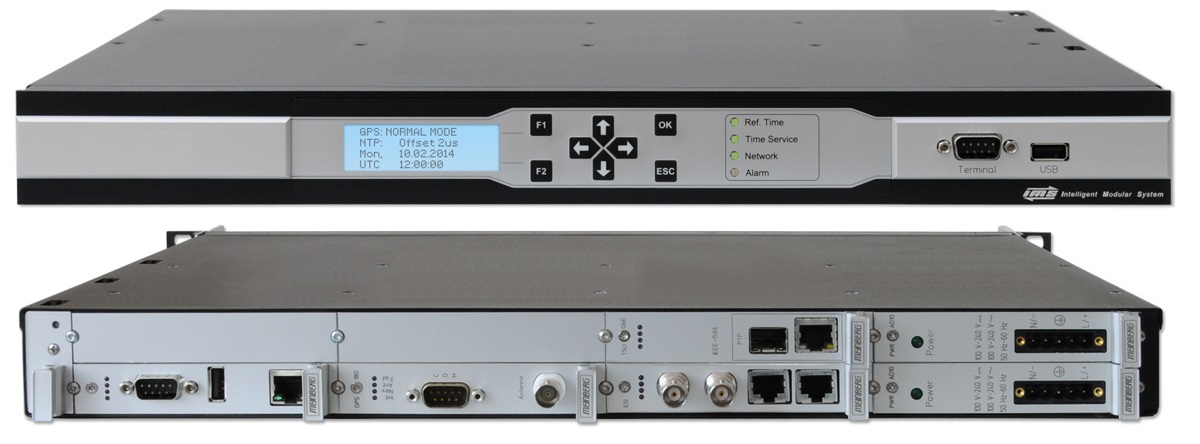

Устройства синхронизации частоты и времени Метроном 1000 предназначены для приема сигналов от глобальной навигационной спутниковой системы ГЛОНАСС/GPS и формирования частотно-временных сигналов синхронизации и сетевых протоколов времени.
МЕТРОНОМ-1000 - это полностью новая модульная система в 1 юнитовом стоечном корпусе. Набор из различных стандартных модулей позволяет создать практически любую конфигурацию устройства, максимально точно соответствующую требованиям заказчика, а также имеющую наиболее оптимальную стоимость. Сочетание этих качеств позволяет получить интересное многофункциональное решение на рынке устройств синхронизации.
Многофункциональная модульная система обеспечивает решение широкого спектра задач по временной и частотной синхронизации. Функционал системы определяется установленными в нее модулями и может быть расширен путем установки или замены любых модулей в процессе эксплуатации. При этом настройка, обновление ПО и аппаратной части шасси не требуются. Заказчик сам по своему желанию может модернизировать и дооснащать систему новыми модулями и платами на месте. Шасси системы позволяет устанавливать резервированные источники питания, резервированные модули опорной синхронизации - например, приемники ГЛОНАСС/GPS и различные входные и выходные модули.
Характеристики
| Характеристики | |
| ПРИЁМНИК ГНСС |
встроенный приемник ГЛОНАСС/GPS |
| ВСТРОЕННЫЙ КОМПЬЮТЕР | AMD Geode™ LX 800 (500 MHz,128 KB L2 cache, 3.6 W) |
| СЕТЕВОЙ ИНТЕРФЕЙС |
NTP LAN 10/100BASE-T Fast Ether-net RJ-45 NTP LAN LNE-F4T: 4x10/100BASE-T Fast Ethernet RJ-45 NTP LAN LNE-G4T: 4x10/100/1000BASE-T Gigabit RJ-45 PTP LAN Gigabit RJ45 или SFP |
| ВЫХОДНЫЕ ПОРТЫ |
1PPS, 1PPM, 1PPH, Timer до 8 программируемых импульсных выходов TTL 50 Ом, BNC 10МГц TTL или Sine, 50 Ом, BNC 2.048МГц, 2.048Мбит/с; 120/75Ом,RJ-45/BNC IRIG (A/B/E/G/AFNOR/IEEE1344 идр.) AM и DCLS, TTL, 50 Ом, BNC частотный синтезатор RS-232/RS-485, Time String: Meinberg Standard Timestring, SYSPLEX Timer, NMEA, Computime, ABB-SPA и др. |
| ВХОДНЫЕ ПОРТЫ |
1PPS (1Гц) TTL, 50 Ом, BNC 10МГц TTL/синус, 50 Ом, BNC IRIG (B/AFNOR/IEEE1344) AM иDCLS, TTL, 50 Ом, BNC 2.048МГц, 2.048Мбит/с, 120/75Ом,RJ-45/BNC 1кГц….20MГц, TTL или Sine, BNC 1хRS-232 (терминальный, в дополнение к WEB-интерфейсу, DB-9) 1xUSB для обновления ПО, бэкап,копирования ключей безопасности и т.д. |
| ЖК-ДИСПЛЕЙ |
LС-дисплей, с подсветкой TFT-цветной дисплей |
| СЕТЕВЫЕ ПРОТОКОЛЫ |
Network Time Protocol (NTP): NTPv2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (no RFC), SNTP v3 (RFC 1769), SNTP v4 (RFC 2030), MD5 Authentication and Autokey Key Management OSI Layer 4 (transport layer): TCP,UDP; OSI Layer 7 (application layer): TELNET, FTP, SSH (incl. SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP IP v4, IP v6; поддержкаавтоконфигурации сетевых установок: IPv4: Dynamic Host Configuration Proto-col-DHCP (RFC 2131); IPv6: AutoconfigurationNetworking-AUTOCONF Time Protocol (TIME) (RFC 868) Daytime Protocol (DAYTIME) (RFC867) IEC 61850: Synchronization of IEC61850 compliant devices by using SNTP; Hypertext Transfer Protocol (HTTP): HTTP/HTTPS (RC 2616); Secure Shell (SSH): SSH v1.3, SSH v1.5, SSH v2 (OpenSSH); Telnet: Telnet (RFC 854-RFC 861) |
| ПОКАЗАТЕЛИ СИНХРОСИГНАЛОВ | 2,048МГц/2,048Мбит/с ITU-T G.811/812, ETSI300.462-4/6 |
| ВНУТРЕННИЙ ГЕНЕРАТОР |
OCXO-HQ OCXO-MQ |
| СПЕЦИФИКАЦИЯ PTP (1588v.2) |
сетевые протоколы: UDP/IPv4 (Layer 3) (Mul-ticast/Unicast); IEEE 802.3 (Layer 2) (Mul-ticast) механизмы определения задержки: End-to-End (Multicast/Unicast); Peer-to-Peer (Multicast) |
| ЭЛЕКТРОПИТАНИЕ |
~ 220В / =220В = 20-72В двойное резервирование |
| РАБОЧАЯ ТЕМПЕРАТУРА |
от 0 до 50 С0(М1000) от -40 до +85 С 0(антенна) от -70 до +90 С 0 (антенна -70) |
| ГАБАРИТЫ | 443 x 132 x 273 мм. (3U) |
| МАССА |
6 кг 10 кг в упаковке |
Документы
Метроном 1000 Спецификация
256.8 Кб
Описание
Модели
| Модуль CPU | |
| IMS-CPU | Обеспечивает работу NTP - сетевого протокола синхронизации, а также управление всеми модулями и их настройку через веб интерфейс. Имеет 1 LAN порт и сервисные интерфейсы RS-232 и USB. |
| Сетевые модули | |
| LNE-GbE | Модуль добавляет сетевые интерфейсы к модулю управления CPU, увеличивая число NTP портов. |
| IMS-TSU | Модуль, обеспечивающий работу протокола точного времени PTP IEEE1588/SyncE/Carrier Grade NTP. Модуль оснащен собственным процессором. Имеет «медный» порт 10/100/1000, слот SFP для оптики и входы/выходы Synchronous Ethernet (ITU-T G.8261, G.8262, G.8264 ESMC) |
| Модули приемников | |
| IMS-GNS | Основной источник синхронизации для всей системы. Оснащен двухсистемным приемником сигналов спутниковых систем ГЛОНАСС/GPS и высокостабильным генератором. Обеспечивает генерацию базовых сигналов синхронизации. Шасси Метроном-1000 поддерживает резервирование модулей приемников. |
| IMS-RSC | Модуль используется в резервированных системах, когда установлено два модуля приемника для автоматического (или ручного) переключения между ними при аварии. |
| IMS-GPS | Модуль, аналогичный IMS-GNS. Оснащен приемником сигналов спутниковых систем только GPS. |
| Модули внешней синхронизации | |
| IMS-MRI | Модуль служит для синхронизации системы от внешних сигналов: 1PPS, 10МГц, IRIG B (DCLS и AM), AFNOR IEEE1344 или C37.118). |
| ESI | Модуль служит для синхронизации от внешних сигналов, таких как 2,048 МГц и 2,048 Мбит. |
| Модули выходных сигналов | |
| IMS-BPE | Модуль НЕ программируемый. Состоит из соединенных основной и оконечной плат. Оконечная плата может иметь следующие интерфейсы: BNC04 - 4 BNC разъема с сигналами PPS, IRIG DC, 10 МГц, программируемые импульсы, 2048 МГц TTL в любой комбинации и IRIG AM только одном разъеме; FO - 4 оптических разъема ST (850 нм, многомод) с сигналами 2048 МГц, DCF, PPS, PPM, PPH, IRIG DC в любой комбинации; TCD – 4 BNC разъема с сигналами IRIG AM. |
| IMS-CPE | Модуль программируемый. Аналогично IMS-BPE, состоит из основной и оконечной плат. Назначение портов оконечной платы можно устанавливать через веб интерфейс. Оконечная плата может иметь следующие интерфейсы: PM04 – 4 программируемых импульсных выхода на МОП ключах и 1 выход сигнала IRIG AM или синтезатора частот; BNC04 – PPS, PPM, PPH, DCF, IRIG DC, 10 МГц в любой комбинации, IRIG AM или синтезатор только на одном разъеме; FO - 4 оптических разъема ST (850 нм, многомод) с сигналами 10 МГц, PPS, PPM, PPH, DCF, IRIG DC в любой комбинации; TS2 – 2 RS232 интерфейса (мультиформат); TCD - 4 BNC разъема с сигналами IRIG AM. |
| IMS-LNO | Модуль генератора сигнала 10 МГц синусоидальной формы с низким уровнем фазового шума. 4 разъема BNC. |
| IMS-HPS | Модуль обеспечивает работу технологий IEEE 1588 / SyncE / Carrier Grade NTP с помощью собственного двухъядерного процессора. Это позволяет снять загрузку основного процессора системы указанными протоколами и значительно повысить безопасность всей платформы Метроном, т.к. связь модуля с шасси нsе имеет своего внутреннего Ethernet – соединения. |
| IMS-LIU | Модуль сигналов 2048 МГц и 2048 Мбит/с. 4 разъема 2048 МГц (E1) G.703, 75 Ом, несимметричные или 120 Ом, симметричные. 4 разъема 2048 Мбит/с (E1), 75 Ом, несимметричные или 120 Ом, симметричные. |
| IMS-FDM | Анализатор - измеритель частоты электросетей 50/60 Гц Модуль анализатора отклонений частоты электросетей измеряет частоту в исследуемой линии, а также время, опираясь на частоту в линии. Отклонения частоты и времени рассчитываются относительно высокостабильного опорного генератора устройства Метроном-1000, синхронизированного со спутниковыми системами ГЛОНАСС и GPS. Расчетные данные выводятся через интерфейс RS232 или преобразуются в постоянное напряжение при помощи встроенного в модуль ЦАП. Разрешающая способность по частоте 0.0001 Гц, по времени 1 мс. 2 выхода RS232 (FDM), 2 аналоговых выхода -2,5 В…+2,5 В, разрешение 16 бит. |
| IMS-SCG | Генератор звуковой частоты имеет 4 независимых частотных выхода (уровень TTL на 50 Ом). Диапазон частот 24 Гц…24,576 МГц. Применяется в студиях звукозаписи, теле- и радиовещания. |
| IMS-VSG | генератор сигналов видеосинхронизацииГенератор видеосинхроимпульсов имеет 4 выхода, на которых доступны следующие сигналы: 1xвыход двухуровневого синхросигнала (сигнал черного), 1xвыход трехуровневого синхросигнала, 2xвыход синхросигналов H-Sync, V-Sync, ... Управление выходными сигналами осужествляется через веб интерфейс устройства Метроном-1000. |
| Модули питания | |
| IMS-PWR | Шасси Метроном-1000 имеет 2 места для установки резервированных модулей питания на различное напряжение и род тока в любой комбинации. Доступны модули: 100-240 В постоянного и переменного тока, 20-72 В постоянного тока. |
