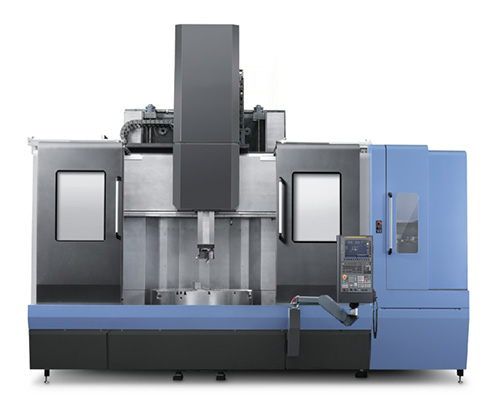

Токарно-карусельный станок 1216М
Подробнее
Описание
Токарно-карусельный станок 1216М с подвижной поперечиной (ось W) для жесткой и силовой обработки металлов. Имея суппорт большого сечения (260х260 мм), станок обладает превосходными характеристиками для обработки крупногабаритных заготовок. Все базовые элементы станка изготовлены из высокопрочного литого чугуна, что увеличивает жесткость станка и его сопротивляемость нагрузкам при обработке.
Характеристики
| ЛИНЕЙНЫЕ ОСИ Оптические линейки по осям X и Z в базе станка для высокоточной обработки | |
| Перемещение по оси Х, мм | -700…1000 |
| Перемещение по оси Z, мм | 1200 |
| Перемещение по оси W, мм | 500 (2x250) |
| Подача (X / Z), м/мин | 12/10 |
| Точность позиционирования (X / Z), мм | 0,029/0,019 |
| Точность позиционирования (С), угл. сек | 20 |
| Повторяемость (X / Z), мм | 0,014/0,011 |
| Повторяемость (С), угл. сек | 10 |
| ЗОНА ОБРАБОТКИ | |
| Максимальный устанавливаемый диаметр, мм | 1700 |
| Максимальный диаметр обработки, мм | 1600 |
| Максимальная высота обработки, мм | 1250 |
| Диаметр планшайбы, мм | 1250 |
| Максимальная нагрузка на стол, кг | 8000 |
| ГЛАВНЫЙ ШПИНДЕЛЬ | |
| Скорость вращения, об/мин | 2...400 |
| Мощность привода 100%/60%, кВт | 37/45 |
| Крутящий момент 100%/60%, Нм | 16902/20557 |
| ФРЕЗЕРНЫЙ ШПИНДЕЛЬ | |
| Скорость вращения, об/мин | 15...3000 |
| Мощность привода 100%/25%, кВт | 11/18,5 |
| Крутящий момент 100%/15%, Нм | 330/674 |
| Автоматический магазин инструмента на 15 мест | |
| Количество мест инструмента | 15 |
| Размер хвостовика инструмента, мм | 32х32 |
| Размер расточного резца, мм | ∅100 |
| Макс. длина токарного инструмента, мм | 500 |
| Макс. длина фрезерного инструмента, мм | 350 |
| Максимальный вес токарного инструмента, кг | 50 |
| Максимальный вес фрезерного инструмента, кг | 30 |
| Конус токарных держателей, мм | Хирт |
| Конус фрезерных держателей, мм | ВТ50 |
| Электро – и пневмооборудование | |
| Питающее напряжение, В | 3/380±10% |
| Частота, Гц | 50±2% |
| Потребляемая мощность, кВА | 113 |
| Сжатый воздух: давление, бар | 5 |
| СОЖ | |
| Объем бака СОЖ, л | 650 |
| Подача СОЖ поливом, МПа | 0,47 (при 50 Гц) |
| Подача СОЖ через суппорт, МПа | 1,35 (при 50 Гц) |
| План установки | |
| Габариты (ДхШхВ), мм | 5590 х 4066 х 5651 |
| Вес, кг | 30.000 |
