Анализатор пассивной интермодуляции Anritsu MT2780A представляет собой прибор на основе CPRI, который обеспечивает осуществление критической диагностики PIM в нескольких диапазонах и секторах, используя сетевой трафик. В процессе работы используется неинвазивный процесс, который позволяет сайтам оставаться активными во время тестирования.
Преимущества анализатора — запатентованные технологии PIM over CPRI и RF over CPRI, которые позволяют проводить испытания с земли без необходимости подниматься на вышку базовой станции. Пользователь может производить процесс сканирования радиосигналов от вынесенных радиомодулей на наличие внутриполосных помех и одновременно измерять ПИМ посредством технологии PIM over CPRI. Анализатор совместим с LTE-базовыми станциями всех основных производителей и позволяет определить, влияют ли радиопомехи или ПИМ на целевые показатели эффективности сотовой сети.
Используя I/Q-данные интерфейса CPRI, пользователь может анализировать радиочастотный спектр в восходящем канале, чтобы устранить источник радиопомех: IQ Fiber Master выполняет измерения сигналов с четырех SFP-входов посредством технологии PIM over CPRI, что позволяет одновременно сравнивать несколько частотных диапазонов и секторов.
Измерения выполняются для фактического трафика базовой станции. Этот уникальный метод не только дает возможность проводить испытания на реальных данных, получая максимально достоверные результаты, но и позволяет не выводить БС из работы на это время. Все измерения основываются на немодулированных I/Q-данных. При этом анализатор IQ Fiber Master может выполнять измерения на любой частоте (либо комбинации частот) вынесенных радиомодулей, что обеспечивает чрезвычайную доступность такого решения.
Анализатор IQ Fiber Master MT2780A также может использоваться операторами связи и без привязки к диапазону — при первичном определении источника возможных помех и его местоположения. Таким образом можно определить оптимальный подход к решению проблемы. Прибор поддерживает все диапазоны частот сетей LTE.

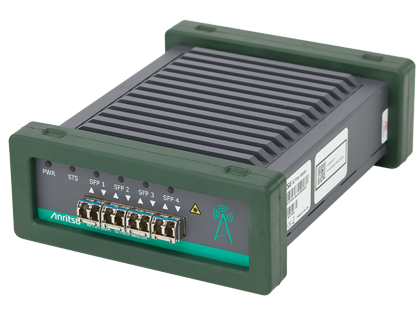

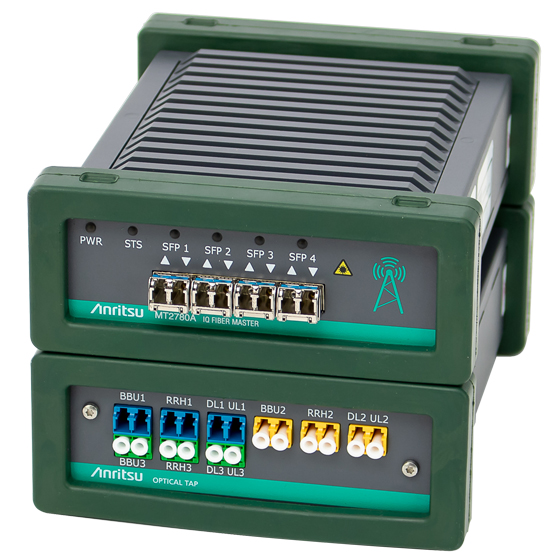

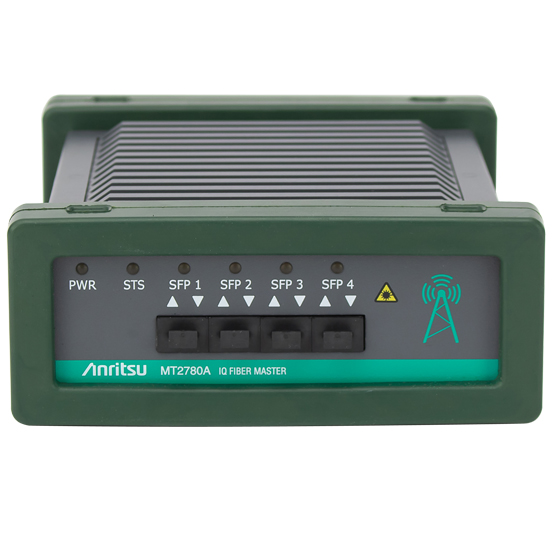

- Оптический вход: до четырех сменных приемопередатчиков Small Form (SFP)
- Скорость линии: поддерживает скорость от 1 до 8 CPRI (зависит от SFP)
- Поддерживаемые поставщики: Ericsson, Huawei, Nokia, Samsung
- Ширина полосы LTE: 5 МГц, 10 МГц, 15 МГц и 20 МГц
- LTE RF через CPRI измерения: спектральный анализ потоков CPRI IQ, абсолютная или относительная частота
- LTE UL или DL PIM через CPRI: поддержка MIMO: SISO, 1x2, 2x2, 2x4, 4x4. Поддерживаемые конфигурации PIM: многополосная двойная несущая - IM3-5, одна несущая - IM3-5, гармоники с одной несущей - H2, H3
- Уровень мощности PIM: измерение PIM в дБ относительно уровня теплового шума (измерения в дБм или дБсб)
- Расстояние до PIM (местоположение PIM): ± 1 м, типовое расстояние 1000 м
- PIM Analytics: PIM в зависимости от времени, распределение PIM, PIM Daily, тепловая карта
- Заголовок отчета о результатах и отчетах, проверка конфигурации, спектр, DTP (Distance-toPIM), долгосрочный мониторинг, Pass / Fail
- Диапазон рабочих температур: от 0 ° C до 45 ° C (в соответствии со спецификациями SFP)
- Размер: 185 мм x 133 мм x 55 мм (2,1 дюйма, 7,3 дюйма, 5,2 дюйма)
- Вес: 1 кг
| Опции | Описание |
| MT2780A-0754 | Option 754, PIM over CPR (Requires Option 752) |
| MT2780A-0755 | Option 755, PIM Analytics (Requires Options 752 and 754) |
| Модели | Описание |
| MT2780A | IQ Fiber Master (Requires Option 752) |
| MT2780A-0752 | Option 752, LTE RF over CPRI |
