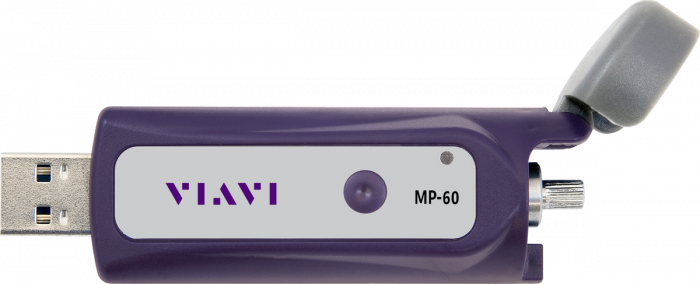

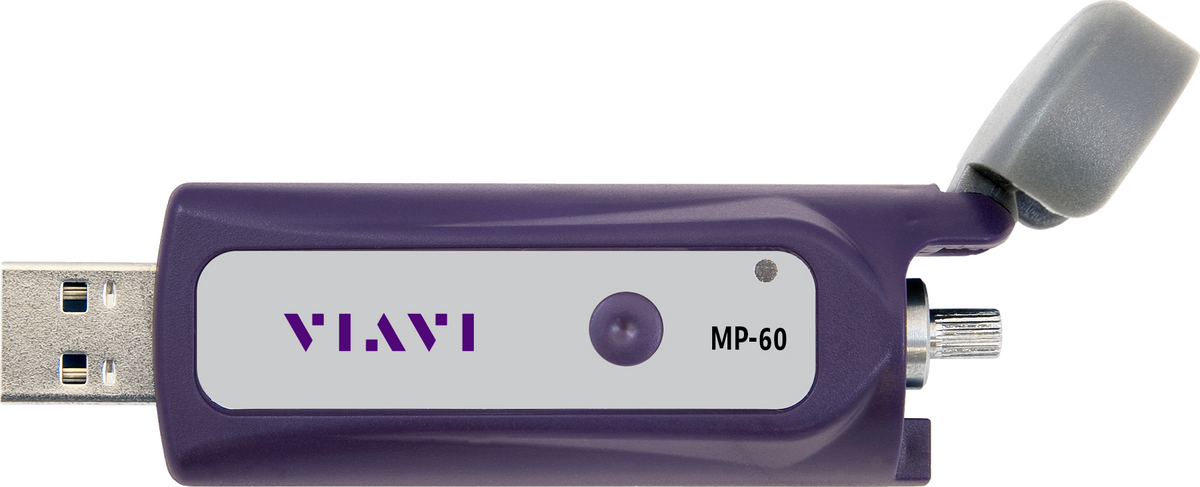

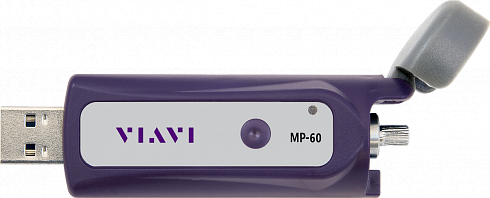

Миниатюрный USB измеритель мощности
Новый измеритель мощности VIAVI серии MP представляет собой миниатюрное устройство, измеряющее оптическую мощность. Это уникальное устройство позволяет осуществлять цифровую обработку результатов измерения оптической мощности и напрямую интегрируется с VIAVI FiberChek Pro — ведущим программным обеспечением для автоматического осмотра и анализа волокна. Учитывая его компактные размеры, набор функций и простоту эксплуатации, это устройство будет очень полезным и удобным подспорьем при тестировании уровней оптической мощности. Простой, логичный и интуитивный интерфейс программного обеспечения отлично подходит как для осмотра волокна, так и для проведения тестирования.
Отличительные особенности:
- Совместим с программным обеспечением FiberChek Pro для осмотра волокна и анализа полученных данных; поддерживает встроенные средства создания отчетов FiberChek Pro
- Простая, точная и мгновенная процедура измерения нажатием одной кнопки с возможностью сохранения результатов в электронном архиве, занесения в журнал и печати
- Специализированный прибор для любых типов кабелей - одномодовых и многомодовых, используемых в локальных сетях, телекоммуникационных системах, сетях кабельного телевидения и DWDM
Применение:
- Осмотр и анализ оптических портов и разъемов
- Мгновенное получение изображений, анализ и классификация состояния разъемных соединений и выдача результата (PASS/FAIL) относительно предустановленных порогов
- Стандартизация процесса осмотра, анализа и классификации волокна по всей сети
Основные характеристики:
- Легкая, компактная и максимально портативная конструкция
- Выдача результатов в дБ, мВт и дБм с автоматическим голосовым озвучиванием
- Возможность автоматического занесения данных в журнал
- Автоматическое определение длин волн
| MP-60 | MP-80 | |
| Dimensions | 86 x 25 x 19 mm (3.4 x 1.0 x 0.8 in) | 86 x 25 x 19 mm (3.4 x 1.0 x 0.8 in) |
| Weight | 14 g (0.5 oz) | 14 g (0.5 oz) |
| USB type | USB 2.0 | USB 2.0 |
| Connector input | Universal 2.5 and 1.25 mm connectors | Universal 2.5 and 1.25 mm connectors |
| Measurement types | dB, mW, dBm | dB, mW, dBm |
| Detector type | Germanium | Germanium |
| Power source | USB port on PC or laptop | USB port on PC or laptop |
| Display range | –65 to +10 dBm | –50 to +26 dBm |
| Max. permitted input level | +13 dBm | +27 dBm |
| Intrinsic uncertainty1 | ±0.20 dB (±5%) | ±0.20 dB (±5%) |
| Linearity1 | ±0.06 dB (–50 to +5 dBm) | ±0.06 dB (–32 to +20 dBm) |
| Standard wavelength settings | 850, 980, 1300, 1310, 1490, 1550, 1625 nm | 850, 980, 1300, 1310, 1490, 1550, 1625 nm |
| Wavelength range | 780 to 1650 nm | 780 to 1650 nm |
| Wavelength and modulation | 270 Hz, 330 Hz, 1 kHz, 2 kHz | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| 1300, 1310, 1490, 1550, 1625 nm | –50 to +10 dBm | –35 to +23 dBm |
| 850, 980 nm | –45 to +10 dBm | –30 to +23 dBm |
| Warranty | 1 yr | 1 yr |
1 Under the following reference conditions: –20 dBm (CW), 1300 nm ±1 nm, 23°C ±3K, 45 to 75% relative humidity, 9 to 50 µm fiber.Ordering Information
| Model | Description |
| MP-60 | USB Optical Power Meter: Includes software, 2.5mm interface , carrying pouch |
| MP-60A | USB Optical Power Meter: Includes software, 2.5mm interface, 1.25 interface , 30” (75cm) USB extender, carrying pouch |
| MP-80 | USB Optical Power Meter - High Power - Includes software, 2.5mm interface , carrying pouch |
| MP-80A | USB Optical Power Meter - High Power - Includes software, 2.5mm interface, 1.25 interface , 30” (75cm) USB extender, carrying pouch |
| Accessories | |
| FIT-SD103 | Digital Inspection & Test Kit: Includes FBP-P5000i Digital Probe Microscope, inspection tips (SC, LC, Univ. 2.5 & 1.25 male), MP-60 USB Optical Power Meter with 2.5mm and 1.25 interfaces , software, 30” USB extender, carrying case |
| FIT-SD113 | Digital Inspection & Test Kit: Includes FBP-P5000i Digital Probe Microscope, inspection tips (SC, LC, Univ. 2.5 & 1.25 male), MP-80 USB Optical Power Meter with 2.5mm and 1.25 interfaces , software, 30” USB extender, carrying case |
