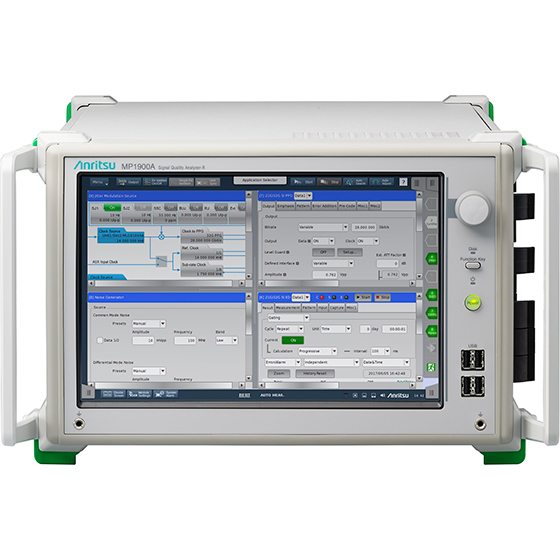

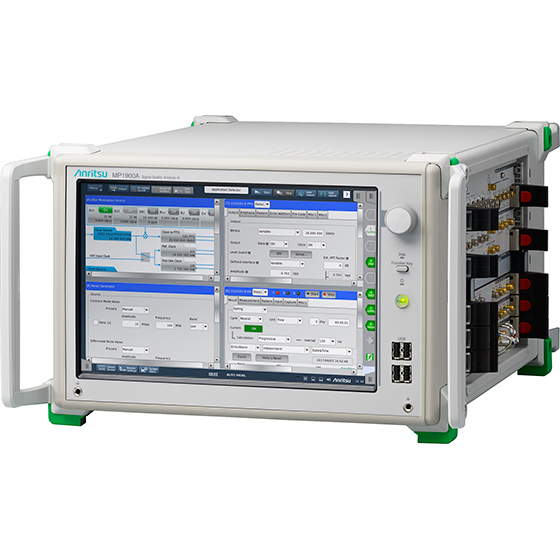

Анализатор качества сигналов Anritsu MP1900A представляет собой тестер коэффициента битовых ошибок (BERT), который служит для оценки характеристик быстродействующих интерфейсов на ранней стадии проектирования. Архитектура Anritsu MP1900A построена на модульной платформе. В зависимости от потребностей заказчика в нее устанавливаются необходимые модули, предназначенные для высокоточных измерений параметров различных устройств и компонентов:
- быстродействующие электронные и оптические приборы;
- оптические приемопередатчики нового поколения, применяемые в высокопроизводительных серверах, оборудовании связи;
- оптические приемопередатчики и модули, используемые в области межмашинного взаимодействия (M2M) и промышленного интернета вещей (IoT).
Высокая производительность платформы Anritsu MP1900A достигается благодаря уникальной технической и программной оснащенности и наличия функций, увеличивающих точность и эффективность работы:
- Link Negotiation – функция согласования канала связи используется для подключения испытываемого устройства посредством стандартных высокоскоростных интерфейсов. Данная функция позволяет улучшить качество оценки и будет чрезвычайно полезна для проведения испытаний последовательных шин нового поколения PCI Express Gen 4 и Gen 5, анализа состояний по методу LTSSM, генерации фазового дрожания, а также для внесения шумовых дифференциальных и синфазных помех в режимах CM/DM.
- Jitter Measurement – функция измерения фазового дрожания цифрового сигнала позволяет оценивать целостность сигнала.
- Функции 10Tap Emphasis и Equalizer используются для определения характеристик испытательных сигналов в зависимости от потерь в тракте передачи.
Для расширения функционала анализатора Anritsu MP1900A к нему может быть подключено дополнительное периферийное оборудование, обеспечивающее способность генерировать сигналы с импульсной амплитудной модуляцией PAM-4 со скоростями передачи данных 32 Гбит/с и 64 Гбит/с. Это позволяет использовать прибор для измерений в высокоскоростных системах 200 GbE и 400 GbE, измерения коэффициента битовых ошибок (BER), внесения дрожания фазы, амплитудных шумовых помех и предыскажений при обеспечении гибкой поддержки будущих стандартов.
Таким образом, Anritsu MP1900A является уникальным решением на рынке высокоскоростного тестирования сигналов, сочетающим в себе множество функций и невероятно высокую производительность. Анализатор найдет широкое применение среди крупных сетевых интеграторов, телекоммуникационных компаний, операторов магистральных сетей.
Параметр | Характеристики |
ЖК-дисплей | 12,1 дюйма, WXGA 1280 х 800 |
Интерфейсы удаленного контроля | GPIB, LAN |

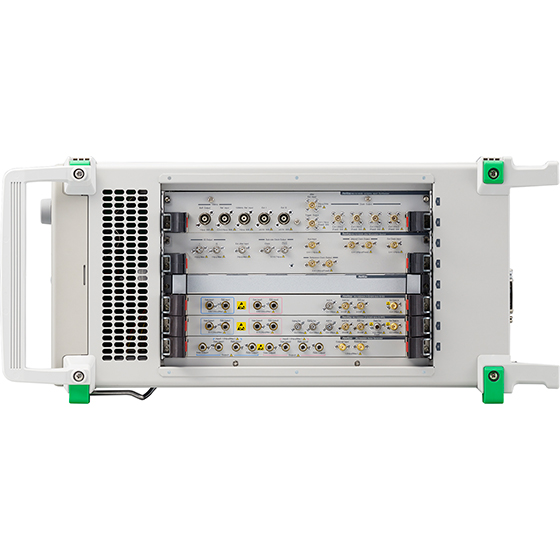

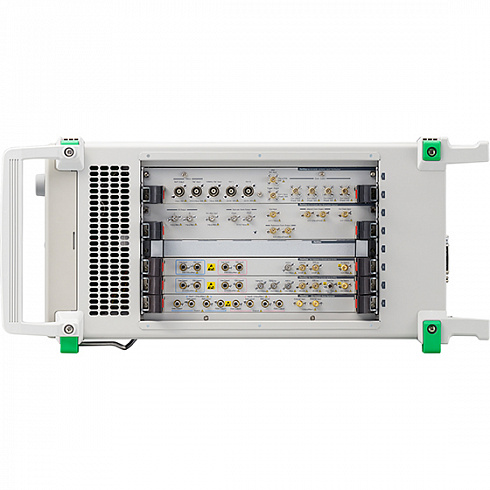

Количество модульных слотов | 8 |

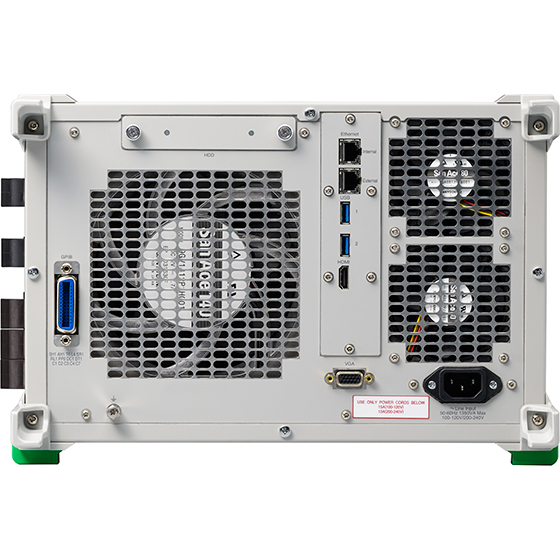

Внешние интерфейсы | USB x6, VGA x1, HDMI x1 |
ОС | Windows Embedded Standart 7 |
Источник питания |
100 В - 120 В/200В - 240 В 50 Гц - 60 Гц |
Энергопотребление | максимум 1350 ВА |
Размеры/вес | 340 (Ш) х 222,5 (В) х 451 (Г) мм/20 кг максимум (без модулей) |
Опции | Описание |
MU181500B | Module - Jitter Modulation Source |
MU195050A | Module - Noise Generator |
MU181000B-001 | Jitter Modulation |
MU181000B-002 | SSC Extension |
MU195050A-001 | White Noise |
MU195020A | Module - 21G/32G bit/s SI PPG |
MU195020A-001 | 32G bit/s Extension |
MU195020A-010 | 1ch Data Output |
MU195020A-020 | 2ch Data Output |
MU195020A-011 | 1ch 10Tap Emphasis |
MU195020A-021 | 2ch 10Tap Emphasis |
MU195020A-030 | 1ch Data Delay |
MU195020A-031 | 2ch Data Delay |
MU195020A-040 | 1ch Variable ISI |
MU195020A-041 | 2ch Variable ISI |
MU196020A | Module - PAM4 PPG |
MU196020A-001 | 32G baud |
MU196020A-002 | 58G baud |
MU196020A-003 | 64G baud |
MU196020A-011 | 4Tap Emphasis |
MU196020A-030 | Data Delay |
MU196020A-040 | Adjustable ISI |
MU196020A-042 | FEC Pattern Generation |
MU196020A-050 | Inter-Module Synchronization |
MU195040A | Module - 21G/32G bit/s SI ED |
MU195040A-001 | 32G bit/s Extension |
MU195040A-010 | 1ch ED |
MU195040A-020 | 2ch ED |
MU195040A-011 | 1ch CTLE |
MU195040A-021 | 2ch CTLE |
MU195040A-022 | Clock Recovery |
MU196040B | Module - PAM4 ED |
MU196040B-001 | 32G baud (2.4G to 32.1G) |
MU196040B-002 | 58G baud (NRZ: 2.4G to 64.2G, PAM4: 2.4G to 58.2G) |
MU196040B-011 | Equalizer |
MU196040B-021 | 29G baud Clock Recovery (2.4G to 29G) |
MU196040B-022 | 32G baud Clock Recovery (2.4G to 32.1G) |
MU196040B-023 | 58G baud Clock Recovery Extension (51G to 58.2G) |
MU196040B-041 | SER Measurement |
MU196040B-042 | FEC Analysis |
MU183020A | Module - 28G/32G bit/s PPG |
MU183020A-001 | 32G bit/s Extension |
MU183020A-012 | 1ch 2 V Data Output |
MU183020A-013 | 1ch 3.5 V Data Output |
MU183020A-022 | 2ch 2 V Data Output |
MU183020A-023 | 2ch 3.5 V Data Output |
MU183020A-030 | 1ch Data Delay |
MU183020A-031 | 2ch Data Delay |
MU183040B | Module - 28G/32G bit/s High Sensitivity ED |
MU183040B-001 | 32 Gbit/s Extension |
MU183040B-010 | 1ch ED |
MU183040B-020 | 2ch ED |
MU183040B-022 | 2.4G to 28.1G bit/s Clock Recovery |
MU183040B-023 | 25.5G to 32.1G bit/s Clock Recovery |
Аксессуары | Описание |
---|---|
G0342A | ESD DISCHARGER |
J1211 | POWER CORD, 3M |
J1627A | GND connection cable |
P0031A | USB Memory |
Z0306A | Wrist Strap |
Модели | Описание |
MP1900A | Signal Quality Analyzer-R |
