Идентификатор активных волокон позволяет легко определить наличие передачи данных по оптическому кабелю без его отключения от оборудования, а также определить уровень оптической мощности сигнала.

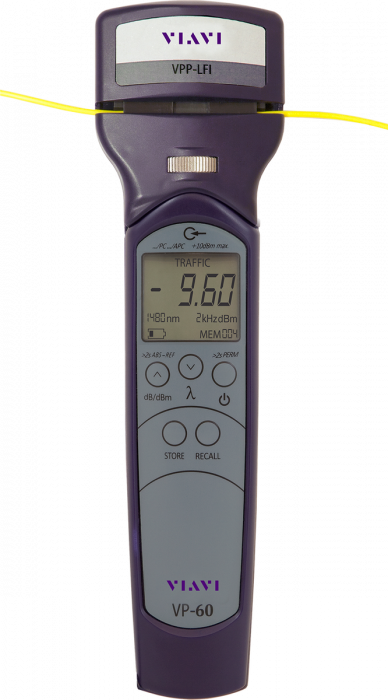

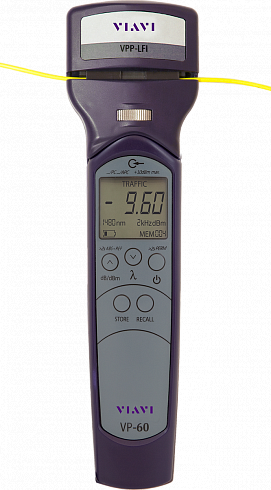

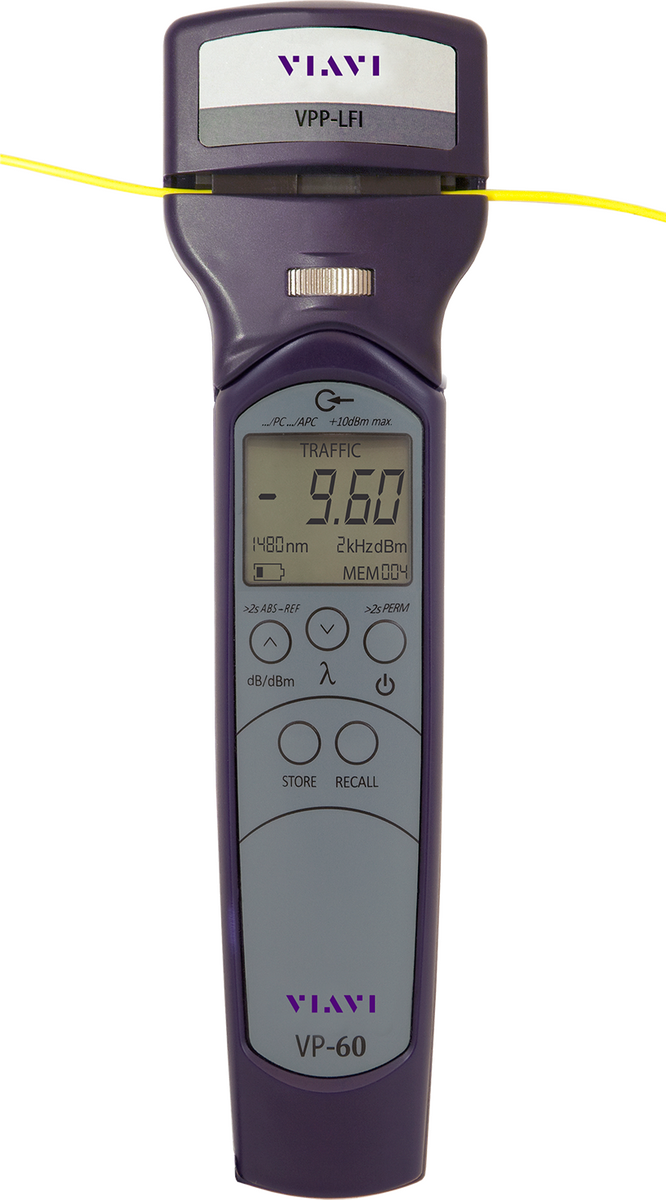

Решение FI-60 LFI от компании VIAVI позволяет техническим сепциалистам легко определять наличие оптического сигнала в кабеле без его отключения и какого-либо влияния на передаваемый по нему сетевой трафик. FI-60 LFI также включает уникальную систему SafeChekTM, которая позволяет безопасно работать с любым типом оптического кабеля без дополнительных адаптеров. FI-60 может работать и в режиме измерителя оптической мощности прямым способом, сокращая количество приборов необходимых для работы в полевых условиях.
Особенности:
- Гарантия непрерывности сервисов и здоровью технических специалистов благодаря системе SafeChek.
- Повышение производительности и сокращение расходов, благодаря использованию одного прибора для проверки любых оптических кабелей с диаметром оболочки от 250 мкм до 3 мм.
- Повышение надежности и предотвращение недостоверных результатов благодаря защитному экрану, интегрированному в прибор.
- Приобретение одного прибора и экономия денег! FI-60 LFI легко превращается в полнофункциональный измеритель оптической мощности с возможностью сохранять и переносить результаты на рабочую станцию с помощью порта USB – два прибора по цене одного.
Области применения:
- Обнаружение оптического сигнала в волокне без его отключения от оборудования.
- Инсталляция, обслуживание, эксплуатация и диагностика
- Интеграция с программным обеспечением FiberChek2 для инспектирования разъемов/портов и составления отчетов о тестировании.
Возможности:
- SafeChek с легкостью обеспечивает совместимость с любым оптическим кабелем без дополнительных адаптеров
- LFI насадка подходит для работы с кабелем диаметром от 250 мкм до 3 мм
- Надежные металлические адаптеры (2.5 и 1.25мм) для измерителя мощности
- Измерение относительного (дБ) и абсолютного (дБм) уровней мощности сигнала
- Сохранение и вывод до 100 результатов измерения оптической мощности
| Общие сведения | |
| Источник питания | 2 щелочные батареи AA |
| Диапазон длин волн | oт 780 до 1800 нм |
| Время работы от батарей | > 70 часов |
| Тип USB | 2.0 |
| Размер экрана (Ш x В) | 3,7 x 3,1 см |
| Температура хранения | от –20 до +70 °C |
| Температура эксплуатации | от 0 до +50 °C |
| LFI | |
| Размеры | 216 x 60 x 38 мм |
| Масса | 135 г с двумя батареями АА |
| Чувствительность определения | –20 дБм при 1310 нм, –30 дБм при 1550 нм |
| Входящие потери (стандартные) | 1310 нм: < 0,2 дБ, 1550 нм: < 2 дБ |
| Обнаруживаемые длины волны | oт 850 до 1700 нм |
| Обнаруживаемые тоны | 270 Гц, 330 Гц, 1 кГц, 2 кГц* |
| Стандартный диапазон диаметров кабелей | 250 мкм – 3 мм |
| Измеритель оптической мощности | |
| Размеры | 171 х 42 х 25 мм |
| Масса | 100 г с двумя батареями АА |
| Вход разъема | 1,25 и 2,5 мм |
| Типы измерений | дБ, дБм |
| Определяемый диапазон оптической мощности | от –65 дБм до +10 дБм |
| Максимально допустимый уровень на входе | +23 дБм |
| Погрешность1 | ±0,20 дБ (±5%) |
| Линейность1 | ±0,06 дБ (от –50 дБм до +5 дБм) |
| Стандартные длины волн | 850, 980, 1300, 1310, 1490, 1550, 1625 нм |
| Длины волн и модуляции | 270 Гц, 330 Гц, 1 кГц, 2 кГц |
| 1300, 1310, 1490, 1550, 1625 нм | от –60 до +10 дБм |
| 850, 980 нм | от −55 до +10 дБм |
1 При следующих эталонных условиях: –20 дБм (CW), 1300 нм ± 1 нм, 23 °C ± 3K, отн. влажность от 45 до 75%, волокно от 9 до 50 μм
*Обнаружение тона на частоте 2 кГц невозможно при мощности менее –45 дБм
| Модель | Описание |
| FI-60 | Идентификатор активного оптоволокна со съемным головным блоком LFI; ОРМ-разъемы 2,5 и 1,25 мм; USB-кабель; ПО; сумка для переноски |
| Опции и аксессуары | |
| VP-60A | Измеритель оптической мощности с разъемами 2,5 и 1,25 мм; USB-кабель; ПО; сумка для переноски |
| VP-60 | Измеритель оптической мощности с разъемом 2,5 мм; USB-кабель; ПО; сумка для переноски |
| VPP-LFI | Головной блок; идентификатор активного оптоволокна с подключением к VP-60 |
| VPP-UPP12 | Адаптер диаметра 1,25 мм (LC, MU) для измерителей оптической мощности серии VP |
| VPP-UPP25 | Адаптер диаметра 2,5 мм (FC, SC, ST) для измерителей оптической мощности серии VP |
