Удобный в использовании интеллектуальный измерительный прибор для оптоволокна, выполняющий полную сертификацию и поиск неисправностей оптоволокна менее чем за 1 минуту.
Взрывной спрос на волоконно-оптическую инфраструктуру привел к возникновению повышенных требований к сервис-провайдерам и подрядчикам: они должны развертывать оптоволокно быстро и по приемлемой цене, гарантируя при этом качество и надежность. На первый взгляд, отказ от тестирования или сокращение его объемов кажется удобным способом сокращения стоимости и времени развертывания, но такой подход ведет к задержке ввода в эксплуатацию, затратам на поиск неисправностей и потере дохода.
Надлежащее тестирование на этапах строительства и монтажа — единственный способ сертификации оптоволокна и подтверждения соответствия требованиям, позволяющий запустить сеть в эксплуатацию с первого раза, сокращая количество выездов и повторных работ.
Контрольно-измерительный прибор Optimeter представляют собой комплексное, удобное и быстрое решение для работающих с оптоволокном специалистов. Для проверки и сертификации соединения любому технику достаточно не более 1 минуты и 1 нажатия кнопки, что способствует успешному развертыванию сервиса и его запуску в эксплуатацию.
Преимущества
- Быстрое введение новых техников в курс дела
- Обеспечение повторяемой процедуры тестирования, что чаще делает монтаж успешным с первого раза
- Уменьшение количества задач, передаваемых «техникам по ремонту», слепого поиска неисправностей и излишних замен оптоволокна и оборудования
- Уменьшение задержек при активации и гарантированное время окупаемости
- Упрощение распределения задач, рабочих процессов и отчетности, полная автоматизация процессов
- Отслеживание хода проекта/внедрения в реальном времени на базе информационных панелей KPI
Комплект поставки Optimeter:

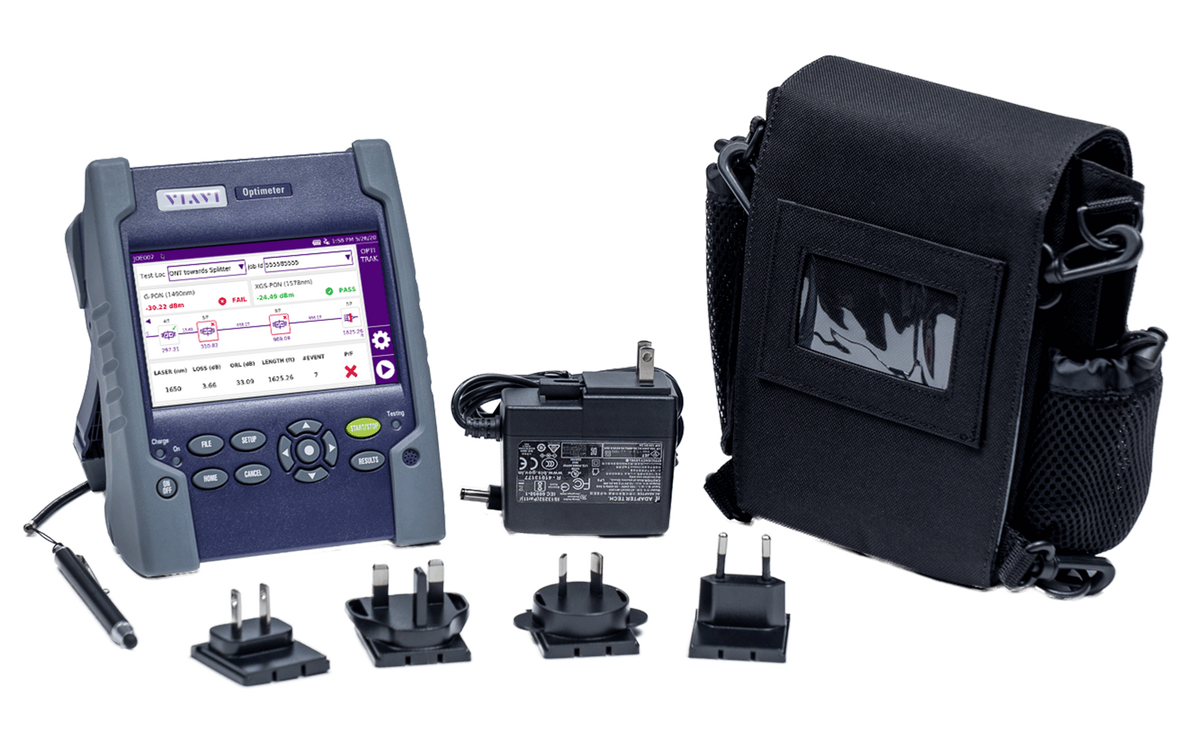

- Базовое устройство Optimeter с батареей, блок питания и стилус.
- Встроенный двухдиапазонный измеритель мощности с контролем уровней оптических сигналов
- Измерительное устройство для оптоволокна с возможностями выявления неисправностей и картографии канала
- USB-разъем с возможностью подключения контрольного зонда P5000i

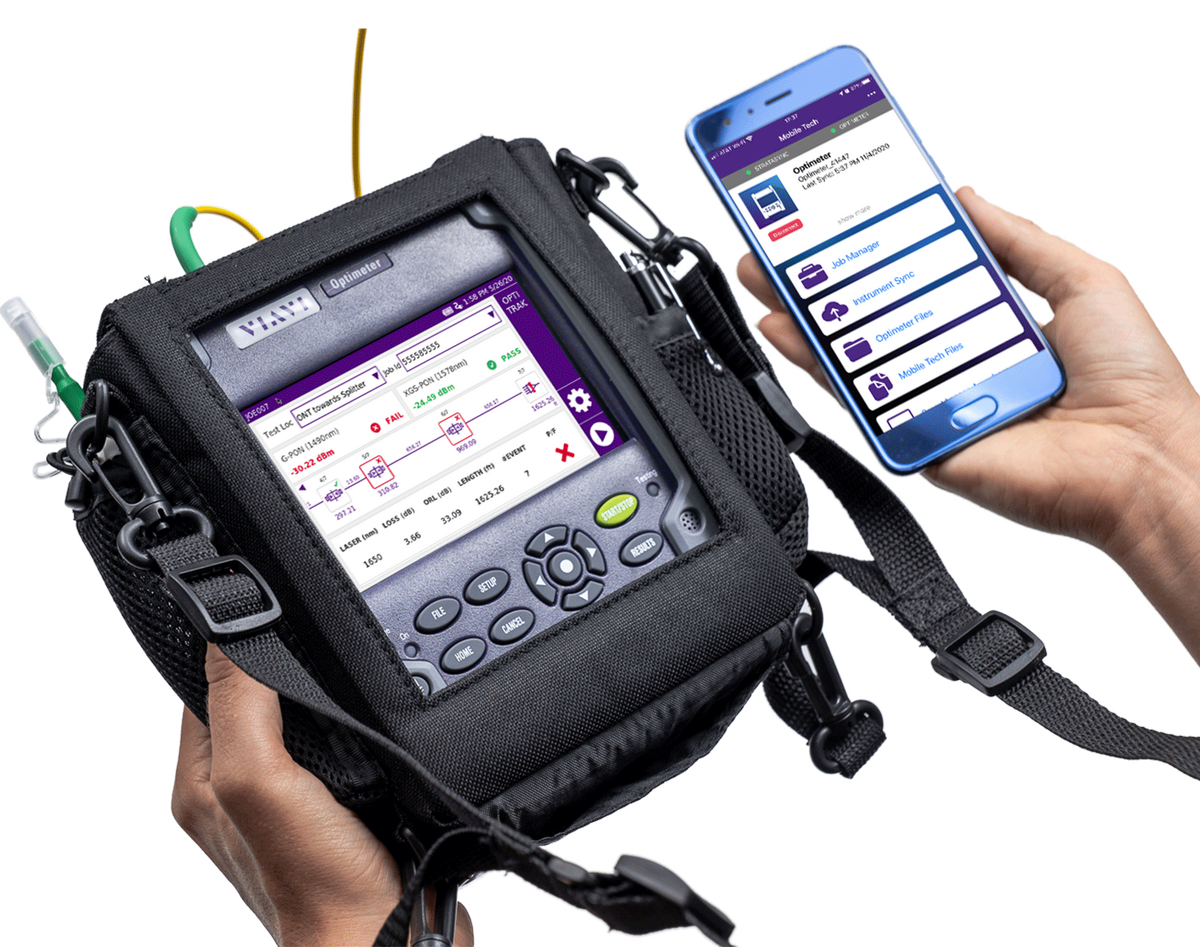

- Функция Wi-Fi-подключения с поддержкой приложения VIAVI Mobile Tech и контрольного зонда FiberChek

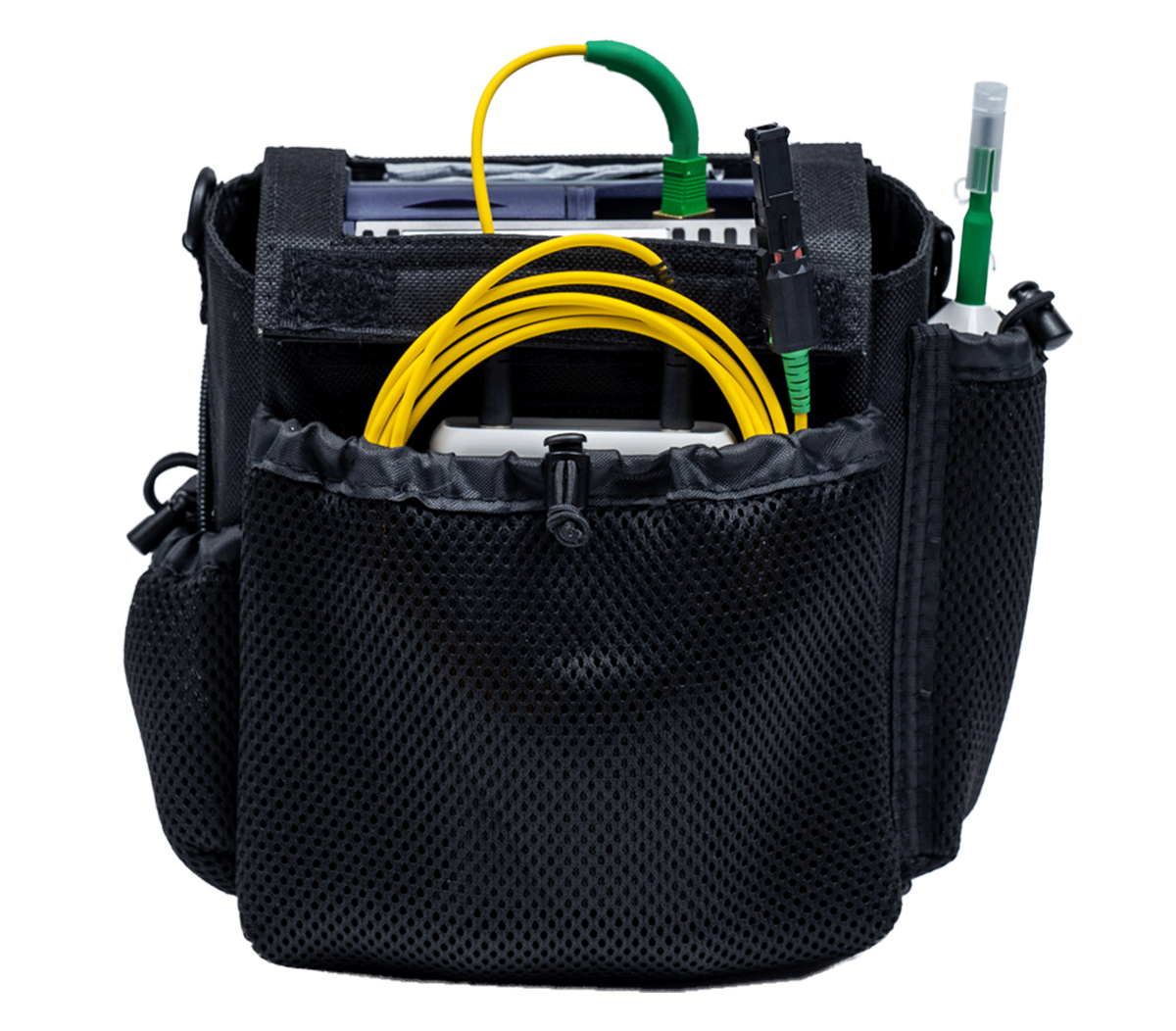

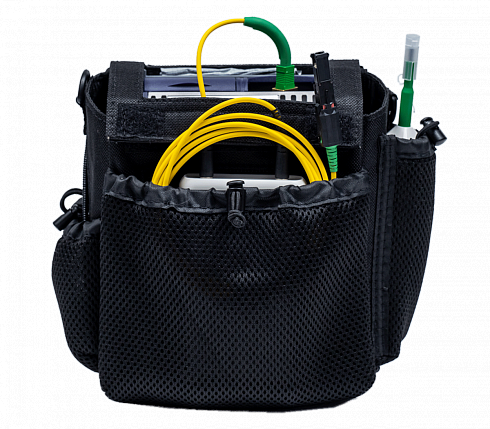

- Специальный мягкий чехол для переноски устройства и всех аксессуаров
Опции/аксессуары:
- Визуальный локатор повреждений (красный индикатор), встроенный в базовый блок Optimeter
- Компенсационная катушка на входе в защищенном корпусе, поставляемая в специальном мягком чехле
- Приложение SmartAccess Anywhere (SAA) для удаленного управления и обучения
- Г-образный прихват для удобного размещения Optimeter
- Большая мягкая переносная сумка
- Контрольные зонды P5000i и FiberChek
General Specifications | |
Display | 5-inch (12.7cm) touchscreen |
Size (H x W x D) | 175 x 138 x 57 mm (6.9 x 5.4 x 2.24 in) |
Weight (battery included) | 0.9 kg (1.98 lb) |
Battery autonomy1 | Up to 20 hours of operation |
Battery charging | 5 hours charging time, when unit is off |
Power supply | AC/DC adapter input: 100-250 V; 50/60 Hz; 2.5 A max, output 12 V; 25 W Optional vehicle battery-charging adapter (12V) |
Interfaces | 2 x USB 2.0 ports 1 x mini-USB 2.0 port Built-in WiFi |
Storage capacity | Up to 10 000 test results |
Operating temperature | -20° to +50°C (-4° to 122°F) |
Storage temperature | -20° to +60°C (-4° to 140°F) |
Humidity | 95% (non-condensing) |
Visual Fault Location | |
Wavelength | 650 nm +/-10 nm |
Emission modes | Continuous Wave or 1 Hz |
Laser class2 | Class 2 |
Power Level Verification | |
Power meter type | Dual Band |
Wavelengths | 1490/1550 nm; 1490/1578 nm |
Measurement Range | 1490 nm: –35 to +5 dBm 1550/1578 nm: –35 to +23 dBm |
Measurement accuracy3 | +/-0.5 dB |
Fault & Link Mapping – General | |
Wavelength4 | 1650 nm +/-20 nm - Integrated filter for in-service testing |
Maximum last-mile fiber length | 5 km / 16.4 kfeet |
Maximum last-mile fiber loss | 2.5 dB |
Distance uncertainty5 | +/- 1 m |
Fault & Link Mapping - Splitter towards ONT direction | |
Testing time | < 30 s |
ONT detection | Yes |
Test report6 | PDF – auto-saving on test completion |
Fault & Link Mapping - ONT towards Splitter direction | |
Testing time | < 1 min |
Splitter type | Up to 1:32 ratio |
Continuity-to-OLT & Splitter connectivity check7 | Yes |
Test report6 | PDF – auto-saving on test completion Power level & Link Mapping Results included |
Модель | Описание |
EOPT-165FAPM-APC | Optimeter - Filtered 1650 nm – SC/APC |
EOPT-PRO-M-APC | Optimeter Standard Kit + Built-in VFL with 2.5 mm UPP adapter + Large soft carrying case + 20 m SM Fiber Launch Cable - SC/APC to SC/APC |
Опции и аксессуары | |
E10VFL | Built-in VFL (red light) with 2.5 mm UPP adapter |
SAA-L2 | SmartAccess Anywhere App |
ELCSM20M-SCA-SCA | 20 m SM Fiber Launch Cable - SC/APC to SC/APC |
FBPP-SCASE2 | Large soft carrying case |
E40HOOKSTRAP1 | Hookstrap |
EDFSCOPE5Ki | P5000i digital inspection probe with 7 tips |
FIT-FC-KIT3 | FiberChek Autofocus Wireless Probe with 6 tips |
E40LIGHTER | Vehicle battery-charging adapter (12V) |
E10LIPO | Lithium Polymer battery |
E20PWMC | AC/DC Adapter/Charger |
E10GLOVE | Hands-free soft case with neck strap |
EHVT-STYLUS | Stylus pen for capacitive touch screen |
