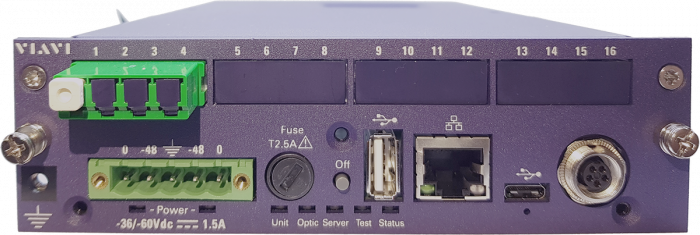

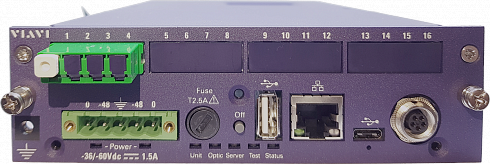

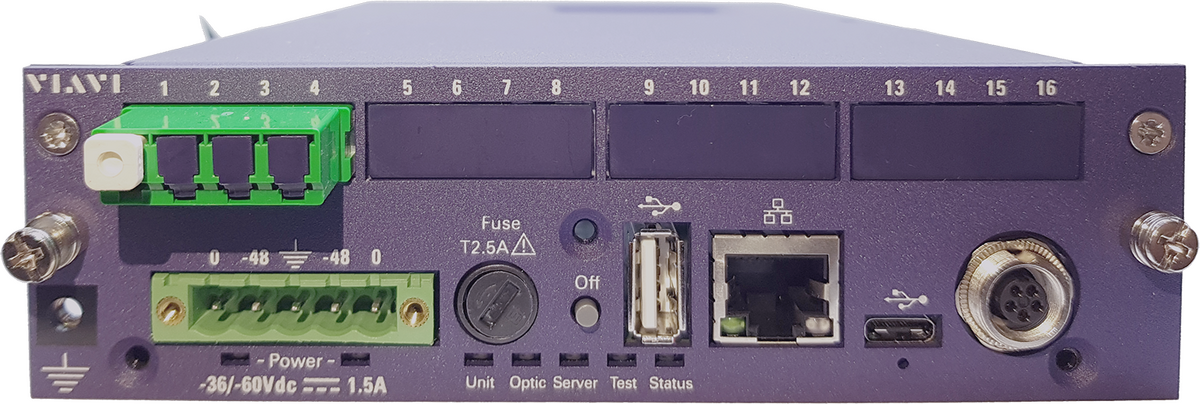

Прибор для тестирования оптики OTU-5000 совмещает возможности оптического рефлектометра во временной области (OTDR) и технологии оптического коммутатора, позволяя непрерывно наблюдать за многочисленными волоконно-оптическими соединениями в любой части сети. При размере всего 1RU один блок мониторинга OTU-5000 обеспечивает наблюдение за 72 оптоволоконными соединениями длиной больше 100 км.
Для автоматизации и повышения качества мониторинга работы сети OTU-5000 взаимодействует с системой мониторинга оптических сетей VIAVI ONMSi.
Преимущества:
- Обеспечение стабильно высокого качества обслуживания при разработке, введении в эксплуатацию и в дальнейшей эксплуатации
- Прогнозирование перебоев в работе благодаря определению деградации оптоволокна до того, как она повлияет на уровень обслуживания
- Сокращение времени устранения инцидента до нескольких минут.
- Сокращение эксплуатационных расходов за счет устранения ошибок диспетчеризации
- Защита инвестиций за счет постоянного мониторинга оптоволокна
- Сокращение расходов на строительство благодаря ускоренному процессу тестирования, расширенные возможности для технического персонала
- Защита целостности и безопасности сети благодаря выявлению мест несанкционированного доступа к оптоволокну
Сферы применения:
- Осуществление мониторинга оптического волокна 24/7 для сервис-провайдеров и компаний, которые занимаются сдачей в аренду сетевых кабельных каналов.
- Тестирование при строительстве, инициализации и техническом обслуживании FTTx-сетей
- Выявление несанкционированных подключений к оптоволокну
- Мониторинг инфраструктуры (колодцы, шкафы, и пр.)
Основные функции:
- Масштабируемость коммутатора до 1080 портов
- Доступ из веб-браузера
- Комплексное выявление повреждений
- Уведомления по электронной почте
- Компактные размеры: 72 порта на 1RU
- Двухфидерное электропитание
- Твердотельный накопитель
- Низкая потребляемая мощность
- Загрузка микропрограммного обеспечения по локальной сети
|
Base Unit |
||
|
Height |
1 RU |
|
|
Width |
19, 21 (ETSI), or 23” |
|
|
Depth |
260 mm (ETSI) 280 mm (19 - or 23”) |
|
|
Operating temperature |
-5 to 55°C |
|
|
Storage temperature |
–20 to 60°C |
|
|
Humidity |
95% without condensing |
|
|
EMI/ESD |
CE compliant |
|
|
Interfaces |
1 RJ45 Ethernet 10/100/1000BaseT ports |
|
|
Media |
Solid-state disk |
|
|
Power Supply consumption |
–36 to –59V 10W |
|
|
Optical Switch |
||
|
Number of ports |
2, 4, 8, 12, 16, 24, 36, nx36 More than 1000 by cascading 36 ports |
|
|
Insertion loss (excluding connectors) Up to 16 ports 24 and 36 ports |
1.2dB (1500-1660nm) 1.0 dB |
|
|
Back reflection |
–55 dB |
|
|
Repeatability |
±0.02 dB |
|
|
Wavelength range |
1260–1660 nm |
|
|
Lifetime |
100 million cycles |
|
|
Housing Up to 72 ports Higher port counts |
Included in 1 RU External 1 RU containing up to 108 ports |
|
|
Base Unit |
||
|
Height |
1 RU |
|
|
Width |
19, 21 (ETSI), or 23” |
|
|
Depth |
260 mm (ETSI) 280 mm (19 - or 23”) |
|
|
OTDR (general) |
||
|
Laser safety |
Class 1 |
|
|
Number of data points |
Up to 512,000 |
|
|
Sampling resolution |
From 4 cm |
|
|
Distance range |
Up to 260 km |
|
|
Distance accuracy |
±1 m ±sampling resolution ±distance x 1.10–5 |
|
|
|
Short Range OTDR |
Medium Range OTDR |
|
Wavelength¹ (nm) |
1625nm |
1626nm |
|
Wavelength accuracy¹ (nm) |
±3 |
±3 |
|
Dynamic range² (dB) |
37 |
40 |
|
Pulse width |
5 ns to 20 µs |
5 ns to 20 µs |
|
Event dead zone³ (m) |
1 |
0.8 |
|
Attenuation dead zone⁴ (m) |
3.5 |
3 |
1. Laser at 25°C and measured at 10 μs.
2. The one way difference between the extrapolated backscattering level at the start of the fiber and the RMS noise level, after 3 minutes averaging and using the largest pulse width.
3. Measured at ±1.5 dB down from the peak of an unsaturated reflective event using the shortest pulse width.
4. Measured at ±0.5 dB from the linear regression using a -55dB type reflectance and using the shortest pulse width.
| Модель | Описание |
| OTU-5000 | Прибор для тестирования оптики |
