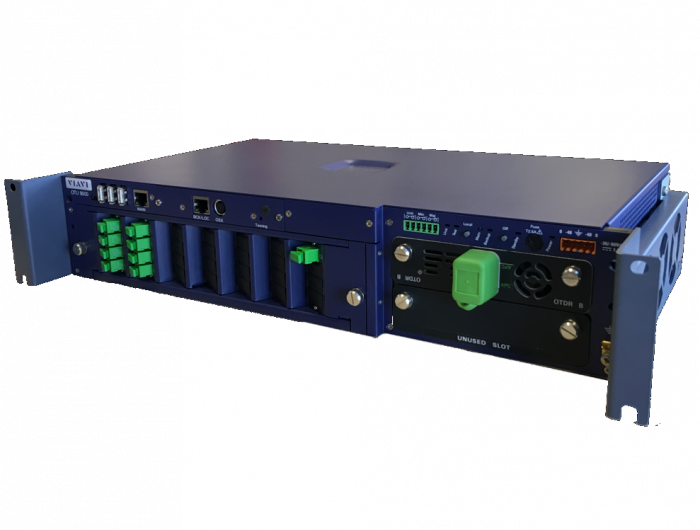

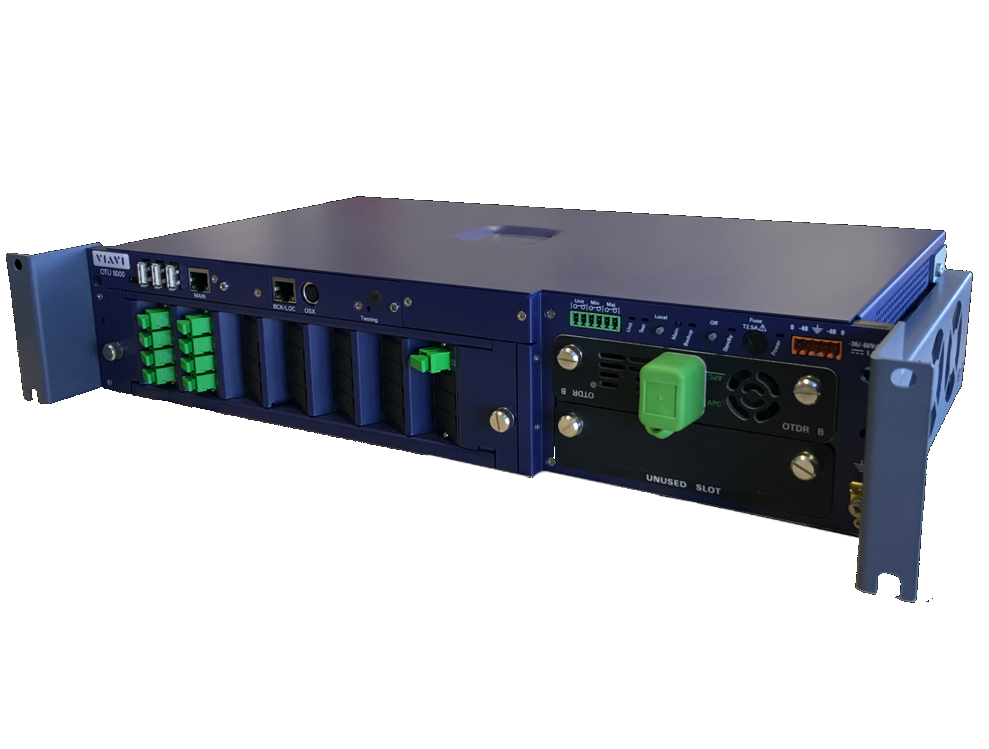

Прибор для тестирования оптики VIAVI OTU-8000
Подробнее
Описание
Автоматизация мониторинга оптической сети с помощью модульного, автоматизированного, устанавливаемого в стойку прибора для оптической рефлектометрии с широким выбором модулей оптических рефлектометров как для традиционных замеров, так и DTS/DTSS (распределенное измерение температуры и механического воздействия).
Прибор для тестирования оптики OTU-8000 совмещает возможности оптического рефлектометра во временной области (OTDR) и технологии оптического коммутатора, позволяя непрерывно наблюдать за многочисленными волоконно-оптическими соединениями в любой части сети. Полностью модульная платформа OTU-8000 позволяет использовать несколько длин волн и динамических диапазонов для оптимизации мониторинга волокна в условиях изменяющейся сети.
Для автоматизации и повышения качества мониторинга работы сети OTU-8000 взаимодействует с решением VIAVI ONMSi и SmartOTU.
Преимущества:
- Обеспечение стабильно высокого качества обслуживания при разработке, введении в эксплуатацию и в дальнейшем
- Прогнозирование перебоев в работе благодаря определению деградации оптоволокна до того, как она повлияет на уровень обслуживания
- Сокращение среднего времени ремонта благодаря тому, что отказы оптоволокна определяются за несколько минут, а не часов
- Сокращение эксплуатационных расходов за счет устранения ошибочной диспетчеризации
- Защита инвестиций за счет долгосрочного мониторинга эффективности работы оптоволокна
- Сокращение расходов на строительство благодаря ускорению процессов тестирования и лучшей информированности персонала, проводящего тестирование
- Защита целостности и безопасности сети благодаря выявлению мест несанкционированного доступа к оптоволокну
- Упреждающая защита инфраструктуры с использованием модулей DTS и DTSS для выявления механических воздействий и температурных изменений, которые указывают на угрозу компонентам инфраструктуры, например трубопроводам.
Сферы применения:
- Мониторинг волокна для поставщиков услуг, компании снабжения и поставщиков «темного волокна»
- Тестирование при строительстве, инициализации и техническом обслуживании FTTx-сетей
- Выявление несанкционированных подключений к оптоволокну для приложений особой важности
- Мониторинг инфраструктуры (колодцы, шкафы, трубопроводы, мосты, дамбы и пр.)
Основные функции:
- Масштабируемость коммутатора до 1080 портов
- Доступ из веб-браузера
- Комплексное выявление повреждений
- Уведомления по электронной почте и SMS
- Масштабируемое, модульное устройство высотой до 2RU
- Двухфидерное электропитание
- Твердотельный накопитель
- Низкая потребляемая мощность
- Загрузка микропрограммного обеспечения по локальной сети
Характеристики
| Base Unit | |
| Height | 2 RU |
| Width | 19, 21 (ETSI), or 23” |
| Depth | 260 mm (ETSI) 280 mm (19 or 23”) |
| Operating temperature | –20 to 50°C |
| Storage temperature | –20 to 60°C |
| Humidity | 95% without condensing |
| EMI/ESD | CE compliant |
| Interfaces | 2 RJ45 Ethernet 10/100/1000BaseT ports, GSM in option |
| Media | Solid-state disk |
| Power Supply consumption | –36 to –60V 35W |
| Optical Switch | |
| Number of ports | 4, 8, 12, 16, 24, 36, 48 nx36 More than 1000 by cascading 36 ports |
| Insertion loss (excluding connectors) | 0.6 dB |
| Backreflection | –60 dB |
| Repeatability | ±0.01 dB |
| Wavelength range | 1260–1670 nm |
| Lifetime | 100 million cycles |
|
Housing Up to 48 ports Higher port counts |
Included in the OTU-8000 External 1 RU racks |
| OTDR (general) | |
| Laser safety | Class 1 |
| Number of data points | Up to 512,000 |
| Sampling resolution | From 4 cm |
| Distance range | Up to 360 km |
| Distance accuracy | ±0.75 m ±sampling resolution ±distance x 1.10–5 |
| OTDR | Module B | Module C | Module D | UHR | DWDM Tuneable |
| Wavelength1 (nm) | 1550/1625/ 1650 | 1550/1625/ 1650 | 1550/1625/ 1650 | 1650 | C-band tuning – @ 100GHz |
| Wavelength accuracy1 (nm) | ±20/±20/+15, –5 | ±20/±10/±1 | ±20/±10/±1 | ±5 | N/A |
| Dynamic range2 (dB) | 40/40/43 | 47/47.5/46 | 50/50/48 | 43 | 44 |
| Pulse width | 5 ns to 20 µs | 2 ns to 20 µs | 2 ns to 20 µs | 2 ns to 20 µs | 10 ns to 20 µs |
| Event dead zone3 (m) | 0.65 | 0.6 | 0.5 | 0.3 | 1.5 m |
| Attenuation dead zone4 (m) | 2 | 2 | 2.5 | 2 | 4 |
| Splitter attenuation dead zone5 (m) | 25 | 25 | 15 | 25 | N/A |
Документы
Viavi OTU-8000 Specification
210.4 Кб
Описание
Модели
| Description | |
| Base Unit | |
| E98-FP-RF | OTU-8000 base unit - Front Power Input |
| Base Unit Options | |
| E98EGSM | GSM interface for alarm notification |
| E98RELAYS | Relay for external alarm reporting device |
| E98KIT23 | 23 in rack-mounting kit for OTU-8000 |
| E98KIT21 | 21 in rack-mounting kit for OTU-8000 |
| E98KIT19 | 19 in rack-mounting kit for OTU-8000 |
| E98ACDC | AC/DC converter (external unit) |
| Optical Switch Plug-In Modules | |
| E98X04 | Optical switch 1x4 plug-in module (SC/APC) |
| E98X08 | Optical switch 1x8 plug-in module (SC/APC) |
| E98X12 | Optical switch 1x12 plug-in module (SC/APC) |
| E98X16 | Optical switch 1x16 plug-in module (SC/APC) |
| E98X24 | Optical switch 1x24 plug-in module (SC/APC) |
| E98X36LCAPC | Optical switch 1x36 plug-in module (LC/APC) |
| E98X48LCAPC | Optical switch 1x48 plug-in module (LC/APC) |
| Optical Switch (external unit) | |
| EOSX8000 | External optical switch 1x36 (1 RU, 19”, SC/APC) |
| E98OTUXOSX | Kit to connect OSX-8000 to OTU-8000 |
| E98OSXXOSX | Kit to cascade OSX-8000 |
| E98OSXRK23 | 23 in brackets for OSX-8000 |
| E98OSXRK21 | 21 in brackets for OSX-8000 |
| OTDR Plug-In Modules | |
| E8115D | OTDR module D with 1550 nm wavelength |
| E81162D | OTDR module D with 1625 nm filtered wavelength |
| E81165D | OTDR module D with 1650 nm filtered wavelength |
| E8129D | OTDR module D 1550/1625 nm |
| E8118RUHR65 | Ultra high resolution filtered 1650 nm OTDR |
| E8115C | OTDR module C with 1550 nm wavelength |
| E81162C | OTDR module C with 1625 nm filtered wavelength |
| E81165C | OTDR module C with 1650 nm filtered wavelength |
| E81WDM-C | Tunable DWDM OTDR module C band for OTU8000 |
| E81165B | OTDR module B with 1650 nm filtered wavelength |
| E81115B | OTDR module B with 1550 nm wavelength |
| E8136B | OTDR module B 1310/1550/1625 nm |
