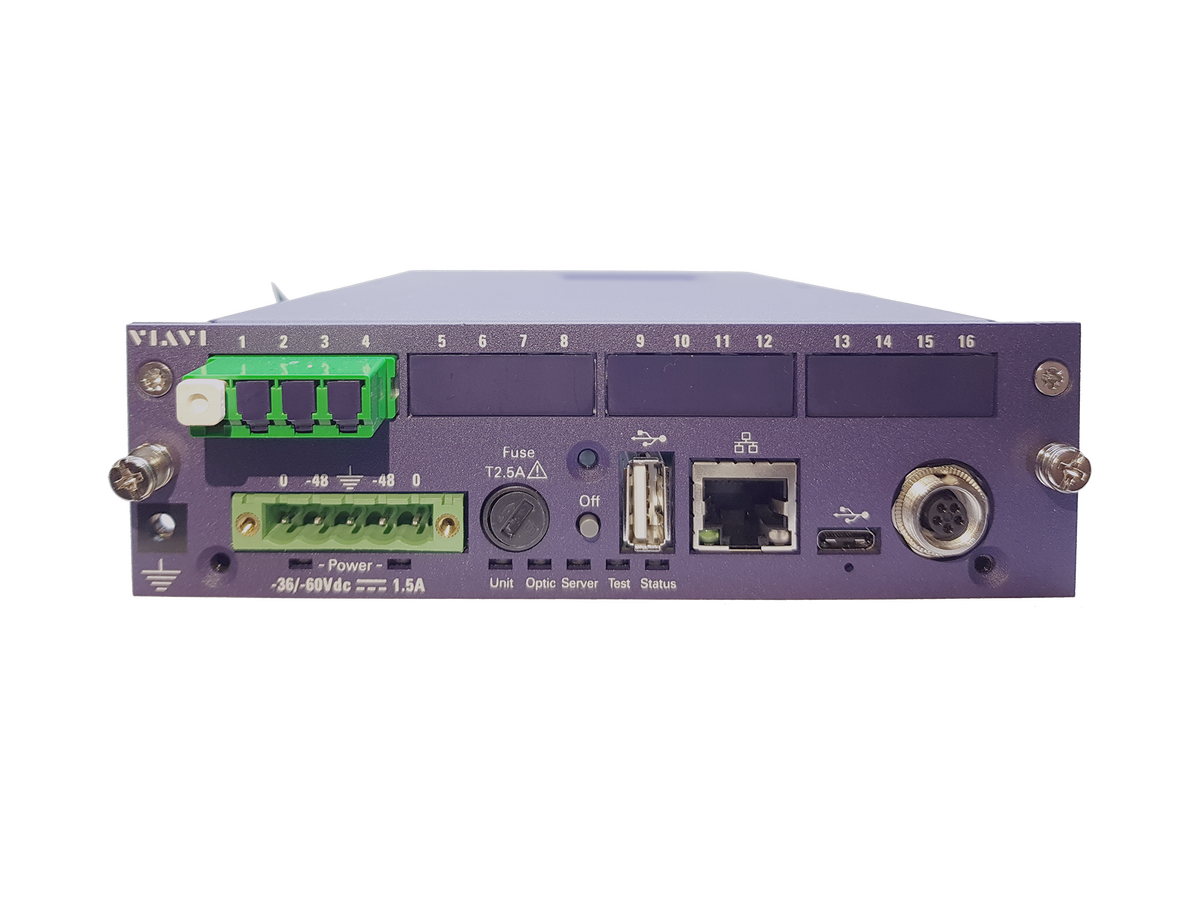

SmartOTU — инновационное решение для наблюдения за основными оптоволоконными линиями в малых частных сетях. Прибор сразу готов к работе: он не требует каких-либо настроек или обучения персонала. При возникновении события в оптоволокне прибор уведомляет пользователей по электронной почте, SMS или SNMP в течение нескольких минут.
Преимущества:
- Сокращение среднего времени ремонта благодаря выявлению повреждений оптоволокна за несколько минут
- Повышение безопасности сети за счет быстрого выявления фактов несанкционированного доступа к оптоволокну
- Заблаговременное определение деградации оптоволокна позволяет избежать перебоев в обслуживании
- Обеспечение гарантированного обслуживания и контрактов SLA
- Готовность к немедленному развертыванию, не требует локального ПК или сервера
Сферы применения:
- Мониторинг волокна в ЦОД, на промышленных объектах и в государственных организациях
- Безопасность сети — выявление фактов несанкционированного доступа к оптоволокну
- Безопасность сетей хранения данных в банковских и финансовых организациях
- Защита подводных кабелей
- OEM для системных интеграторов
Основные характеристики:
- Удобный в использовании программный веб-интерфейс
- Максимальная точность определения повреждений оптоволокна благодаря передовым возможностям оптической рефлектометрии
- Высокоинтегрированное устройство высотой 2RU, не требует локального ПК
- Конструкция модульного оптического рефлектометра и коммутатора для различных сфер применения
- Уведомления по электронной почте, SMS и SNMP
| Base Unit | |||
| Height | 2 RU | ||
| Width | 19, 21 (ETSI), or 23” | ||
| Depth | 260 mm (ETSI) 280 mm (19 or 23”) | ||
| Operating temperature | –20 to 50°C | ||
| Storage temperature | –20 to 60°C | ||
| Humidity | 95% without condensing | ||
| EMI/ESD | CE compliant | ||
| Interfaces | 2 RJ45 Ethernet 10/100/1000BaseT ports, GSM modem (optional) | ||
| Media | Solid-state disk | ||
| Optical Switch | |||
| Number of ports | 4, 8, 12, 16, 24, 36, 48 | ||
| Insertion loss (excluding connectors) | 0.6 dB | ||
| Backreflection | –60 dB | ||
| Repeatability | ±0.01 dB | ||
| Wavelength range | 1260 –1670 nm | ||
| Lifetime | 100 million cycles | ||
| OTDR (general) | |||
| Laser safety | Class 1 | ||
| Number of data points | Up to 512,000 | ||
| Sampling resolution | From 4 cm | ||
| Distance range | Up to 360 km | ||
| Distance accuracy | ±0.75 m ±sampling resolution ±distance x 10–5 | ||
| OTDR | Module B | Module C | Module D |
| Wavelength1 (nm) | 1550/1625/1650 | 1550/1625/1650 | 1550/1625/1650 |
| Wavelength accuracy1 (nm) | ±20/±20/+15, –5 | ±20/±10/±1 | ±20/±10/±1 |
| Dynamic range2 (dB) | 40/40/43 | 45/44/43 | 50/50/48 |
| Pulse width | 5 ns to 20 µs | 2 ns to 20 µs | 2 ns to 20 µs |
| Event dead zone3 (m) | 0.65 | 0.6 | 0.5 |
| Attenuation dead zone4 (m) | 2 | 2 | 2.5 |
1. Laser at 25°C and measured at 10 µs. 1650 nm ±1 nm for the E81165C module.
2. The one way difference between the extrapolated backscattering level at the start of the fiber and the RMS noise level, after 3 minutes averaging and using the largest pulsewidth.
3. Measured at ±1.5 dB down from the peak of an unsaturated reflective event using the shortest pulsewidth.
4. Measured at ±0.5 dB from the linear regression using a FC/PC reflectance and using the shortest pulsewidth.
| Model | Description |
| Base Unit | |
| E98OTU-FP-RF | OTU-8000 base unit 48 VDC, 2 RU |
| E98SmartOTU | SmartOTU software |
| Base Unit Options | |
| E98EGSM | Internal GSM modem for alarm notification by SMS |
| E98SECPACK | Security pack software package (HTTPS) |
| E98RELAYS | Relay for external alarm reporting device |
| E98KIT23 | 23” rack-mounting kit for OTU-8000 |
| E98KIT21 | 21” rack-mounting kit for OTU-8000 |
| E98KIT19 | 19” rack-mounting kit for OTU8000 |
| E98ACDC | AC/DC converter (external unit) |
| Optical Switch Plug-In Modules | |
| E98X04 | Optical switch 1x4 plug-in module (SC/APC) |
| E98X08 | Optical switch 1x8 plug-in module (SC/APC) |
| E98X12 | Optical switch 1x12 plug-in module (SC/APC) |
| E98X16 | Optical switch 1x16 plug-in module (SC/APC) |
| E98X24 | Optical switch 1x24 plug-in module (SC/APC) |
| E98X36LCAPC | Optical switch 1x36 plug-in module (LC/APC) |
| E98X48LCAPC | Optical switch 1x48 plug-in module (LC/APC) |
| OTDR Plug-In Modules | |
| E81165B | OTDR module B with 1650 nm filtered wave- length |
| E8115B | OTDR module B 1550 nm |
| E8136B | OTDR module B 1310/1550/1625 nm |
| E8115C | OTDR module C with 1550 nm wavelength |
| E81162C | OTDR module C with 1625 nm filtered wave- length |
| E8115D | OTDR module D 1550 nm |
