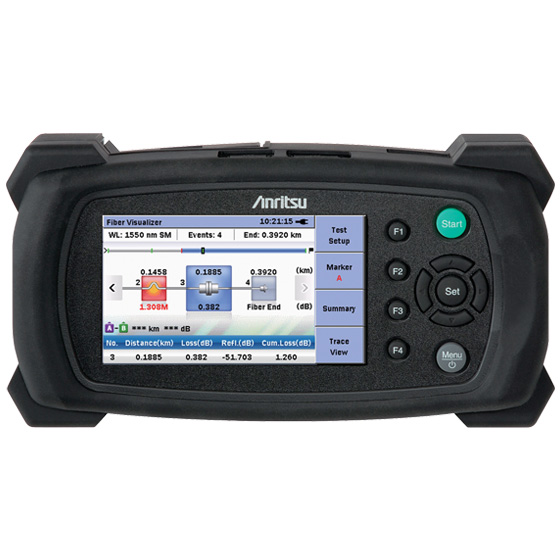

Портативная модульная платформа Network Master MT9090A разработанна для измерения и контроля параметров оптического кабеля. Большой выбор сменных модулей позволяет решать задачи от измерения мощности и формирования рефлектограмм OTDR оптического излучения до cпектрального анализа оптических каналов с уплотнением CWDM.
Легкая, но прочная конструкция весом менее 700 гр, отсутствие слабых элементов, вентиляторов и герметичность гарантирует долгий срок службы в полевых условиях.

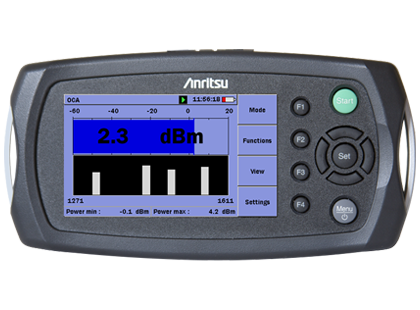

Возможно подключение одного модуля к платформе NetworkMaster - модуль быстро снимается и заменяется на другой. В зависимости от подключаемого модуля получаем нужный инструмент - рефлектометр, спектрометр.

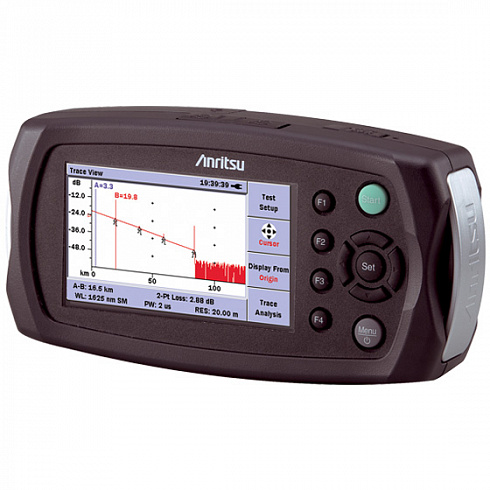

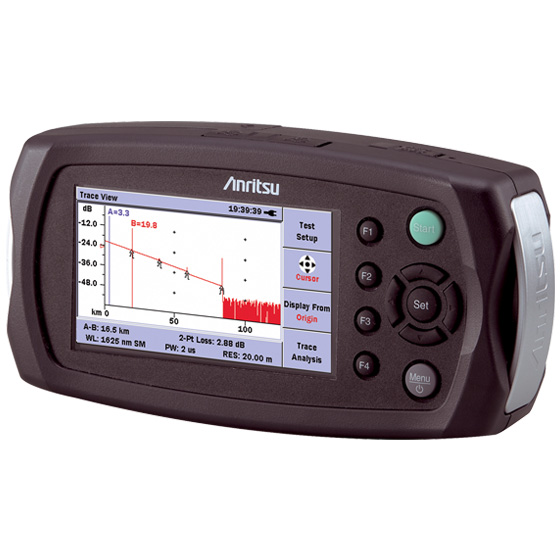

4.3" TFT-LCD 480x272 трансфлективный ЖК-дисплей с полимерной плёнкой, которая отражает и пропускает свет одновременно, помогает получить устойчивое изображение в широком диапазоне освещенности, включая прямой солнечный свет.
Серьезные исследования Anritsu позволили поместить прибор в доступный ценовой диапазон, оставаясь на высоком уровне точности и динамического диапазона. Используя платформу с 2 модулями можно обеспечить выполнение самых строгих требований проектов ВОЛС, не покупая отдельные приборы.
Все функции эргономично вызываются функциональными клавишами. Отказ от сенсорного экрана позволяет избежать случайные нажатия, ненадежные стилусы и возможность работы в условиях низкой температуры и повышенной влажности.
USB для работы с файлами отчетов и программный комплекса анализа оптических каналов Networks. Второй независимый USB для подключения микроскопа контролирующего качество и полировку оптических разъемов.
| Тип волокна | Одномодовое (SMF) 10 мкм/125 мкм (МСЭ-Т G.652) |

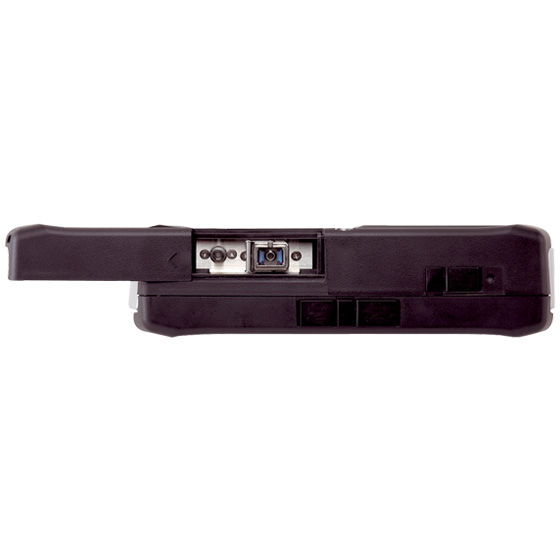

| Оптический разъем | Сменные адаптеры FC/SC/DIN |
| Диапазон расстояний | 0.5, 1, 2.5, 5, 10, 25, 50, 75, 125, 250 км (IOR=1.500000) |
| Ширина импульса (PW) | 5, 10, 20, 50, 100, 200, 500 нс,1, 2, 5, 10, 20 мкс |
| Линейность | Выбирается по большему значению ±0.05 дБ/дБ или ±0.1 дБ |
| Измерение возвратных потерь | ±2 дБ |
| Точность измерения расстояния | ±1 м ±3 × Измеренное расстояние × 10-5 ± разрешение маркера (исключая неопределенность IOR) |
| Хранение данных | Внутренняя память: 40 Мбайт (<1,000 рефлектограмм) |
| Внешняя память (USB память): 1 Гбайт (<30,000 рефлектограмм) | |
| Установка IOR | От 1.3000 до 1.7000 (с шагом 0.0001) |
| Единицы измерения | км, м, кфут, фут, миля |
| Другие функции | Встроенное нормализующее волокно: 10 м |
| Проверка соединения: Автоматическая проверка правильности подключения измеряемого волокна к OTDR | |
| Обнаружение активного волокна: Проверка на наличие рабочего сигнала в волокне | |
| Свипирование в реальном времени: <1 с (типичное значение) | |
| Язык | По выбору пользователя (Английский, Упрощенный Китайский, Традиционный Китайский, Корейский, Японский, Французский, Немецкий, Итальянский, Испанский, Польский, Португальский, Датский, Шведский, Испанский (Латинская Америка) и Русский) |
| Электропитание | От батарей 9 В (DC), От сети AC 100 - 240 В: Допустимое входное напряжение от 90 до 264 В, 50/60 Гц |
| Анализ событий в волокне | Автоматический режим, отображение в табличном формате, базируясь на порогах PAS/FAIL, выбранных пользователем |
| Режимы измерения потерь | 2-точечные потери, потери в сростках, потери дБ.км LSA, ORL, события |
| Формат рефлектограмм OTDR | Универсальный Telcordia (.SOR), выпуск 2 (SR-4731) |
| Батарея | NiMH (Стандартная батарея), NiMH (AA типа), Алкалиновая сухая батарея (AA типа) |
| Время работы (Стандартная батарея): 8 часов (типичное), Telcordia GR-196-CORE выпуск 2, Сентябрь 2010 | |
| Время заряда: <4 часов (типичное значение) | |
| Эл/магнитная совместимость | EN61326-1, EN61000-3-2 |
| Модели | Описание |
| MT9090A | Network Master platform |
| MU909014A1 | μOTDR (Single wavelength, 30 dB class OTDR with VLD) |
| MU909015A6 | μOTDR (Single wavelength, 35 dB class OTDR with PM, PON-PM and LS) |
| MU909014B | μOTDR (2-wavelength, 30 dB class OTDR) |
| MU909014B1 | μOTDR (2-wavelength, 30 dB class OTDR with VLD) |
| MU909015B | μOTDR (2-wavelength, 35 dB class OTDR) |
| MU909015B1 | μOTDR (2-wavelength, 35 dB class OTDR with VLD) |
| MU909014C | μOTDR (3-wavelength,30 dB class OTDR) |
| MU909014C6 | μOTDR (3-wavelength,30 dB class OTDR with PM,PON-PM, LTS and LS) |
| MU909015C | μOTDR (3-wavelength,35 dB class OTDR) |
| MU909015C6 | μOTDR (3-wavelength,35 dB class OTDR with PM,PON-PM, LTS and LS) |
