Описание

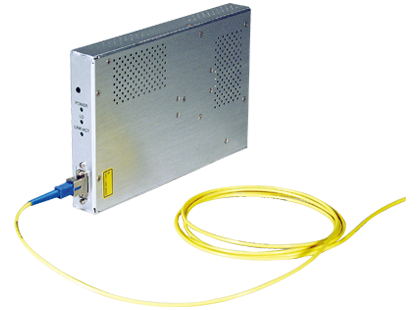

MW9077 - уникальный, небольшого размера, высокопроизводительный, встраиваемый модуль оптического рефлектометра временной области (OTDR) для мониторинга оптоволокна. Для считывания данных доступны соединения RS-232C и Ethernet 10 Мбит/с. Команды могут быть введены извне для установки условий измерения, передачи данных сигналов на контрольное устройство и считывания/записи файлов. Функции рефлектометра включают измерение потерь сигнала, потерь на стыке оптоволокна и потерь на отражение, и также измерение общих потерь на отражение.
Характеристики
- Размер модуля: 200 x 130 x 25 мм
- Температурный диапазон - 5°C до +55°C
- Динамический диапазон: 41/40/37 дБ; Мертвая зона: 5 м (френелевское отражение); 20 м (отраженный свет)
- Оптические разъемы: стационарный разъем SC; разъем LC (опция)
Документы
Anritsu MW9077 OTDR Module Brochure
389.7 Кб
Описание
Опции | Описание |
MW9077A-01 | 1550 nm Filter |
MW9077A/A1/A2/B-37 | FC Connector |
MW9077A/A1/A2/B-38 | ST Connector |
MW9077A/A1/A2/B-39 | DIN Connector |
MW9077A/A1/A2/B-43 | HMS-10/A Connector |
MW9077A/A1/A2/B-25 | FC-APC Connector |
MW9077A/A1/A2/B-26 | SC-APC Connector |
Модели
Модели | Описание |
MW9077A | OTDR Module (Wavelength 1.31 μm) |
MW9077A1 | OTDR Module (Wavelength 1.55 μm) |
MW9077A2 | OTDR Module (Wavelength 1.625 μm) |
MW9077B | OTDR Module (Wavelength 1.31/1.55 μm) |
