VIAVI MTS6000/6000A/6000AV2

VIAVI MTS-6000 (MTS-6000A) - это универсальная измерительная платформа, предназначенная для проведения измерений в волоконно-оптических линиях связи магистральных и городских сетей (LAN, FTTx).

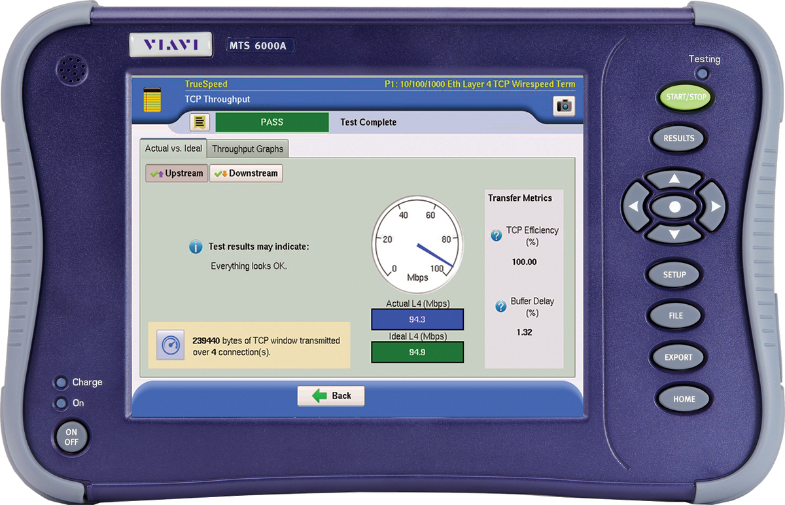

MTS-6000, так же как и MTS-6000A представляет собой модульную платформу, способную совместить в себе OTDR рефлектометр, тестер вносимых и возвратных потерь, измеритель мощности, оптический телефон, определитель обрывов, видео-микроскоп, анализатор спектра, анализатор хроматической (CD) и поляризационно-модовой дисперсии (PMD) и др. VIAVI MTS-6000 в отличии от MTS-6000 может также применяться и для диагностики сетей Ethernet и SONET/SDH до скорости 10G. Для этого прибор должен быть снабжен специальным модулем MSAM.

Модульная конструкция оптического рефлектометра MTS-6000 открывает широкий ряд возможностей для использования, а более чем 40 различных модулей позволяют выполнить практически любые контрольно-измерительные задачи в данной среде без дополнительных затрат на дорогостоящие специализированные приборы. Платформа полностью совместима с существующей модульной линейкой, так что специалисты всегда способны установить дополнительный модуль даже в полевых условиях или «обменять» модули между платформами MTS-6000 и MTS-8000 без каких либо специфических инструментов или действий. Более того, для уменьшения или более рационального использования капиталовложений в линейку измерительного оборудования «Старые» модули от платформы MTS-5100 могут быть доработаны для использования с VIAVI MTS-6000.

Сегодня существует широкий спектр сменных блоков рефлектометра, которые могут быть заменены в полевых условиях. Эти блоки предназначены для измерения на кабельных участках средней длины (DR), длинных (HD) и очень длинных (VHD), на любой длине волны 1310/1480/ 1550/ 1625 нм, обеспечивая высочайшую точность, скорость и надежность при строительстве и эксплуатационном обслуживании волоконно-оптических сетей.

Серия сменных блоков рефлектометров производства VIAVI является максимально конкурентной среди производителей и обеспечивает наилучшие характеристики по сравнению со всеми полевыми OTDR, представленными на рынке. Автоматизация и быстрота процесса измерения обеспечивают внушительную экономию времени для компаний, осуществляющих приемочные испытания и поиск мест неисправностей в волоконно-оптических сетях. Для совершенствования модульного принципа среди наших платформ все сменные блоки MTS-5100e/5200e и MTS-8000 могут быть установлены в тестовую платформу MTS-6000.

Основные характеристики рефлектометра VIAVI MTS-6000:

• Сочетание максимального удобства и компактности с широким спектром решаемых измерительных задач.
• Более 40 модулей поддерживаемых на данный момент
• Существующие IL/ORL, OTDR, PMD, CD, или WDM модули
• Совместимость с модулями для MTS 8000 и MTS 5100
• Всесторонняя проверка соединения, производимая при помощи встроенных: визуального определителя повреждений(VFL), измерителя оптической мощности, источника излучения (LTS) и опции оптического микроскопа.
• Встроенный оптический телефон
• Режим передачи данных через интерфейс оптического телефона для более эффективного проведения измерений и сбора данных с удаленных тестовых платформ.
• Защищенность от повреждений, длительное время работы от батарей

Области применения VIAVI MTS-6000
LAN\FTTx сети и сети доступа

• Проверка соединения двух удаленных точек (End-To-End) в сетях «точка-точка», включающая секционную проверку пассивной оптической сети, без использования разделителя(splitter). Решение: MTS 6000 c MM, SRe, DR или HD OTDR модулем на длине волны 1310\1550нм.
• Проверка соединения двух удаленных точек (End-To-End) в пассивных оптических сетях, использующих разделители. Решение: MTS 6000 c VFR OTDR модулем на длине волны 1310\1490\1550нм.
• Стационарная проверка или решение существующих проблем без приостановки оказания услуги. Решение: MTS 6000 c OTDR модулем на длине волны 1625 нм.

Metro\Core сети

• Проверка состояния оптических кабелей, соединения двух удаленных точек (End-To-End) и проверка качества сварки оптоволокна. Решение MTS-6000 c HD или VLR OTDR модулем на 1310\1550\1625 нм, опционально: оптический микроскоп и визуальный локатор повреждений.

Ultra Long-Haul (сети и кабеля большой протяженности)

• Проверка состояния протяженных кабелей, соединения двух удаленных точек (End-To-End) и качества сварки оптоволокна Решение: MTS-6000 с UHD OTDR модулем на длине волны 1310\1550\1625 нм (динамический диапазон 50 dB доступен на 1550 нм).

Характеризация волокна для 10G 40G

• Проверка волокна на возможность передачи данных на высоких скоростях, потери, спектр, хроматическая и поляризационная модовая дисперсии. Решение MTS-6000 c PMD CD\OTDR или OFI модулем.

CWDM\DWDM

• Проверка волокна на возможность пропускать несколько каналов Решение MTS-6000 с VLR OTDR модулем на 1338 нм. Можно использовать комбинированный PMD\WDM\SA модуль.
• Нахождение замокших участков кабеля "пик воды" (water peak). Решение MTS-6000 с VLR OTDR модулем на 1338 нм.

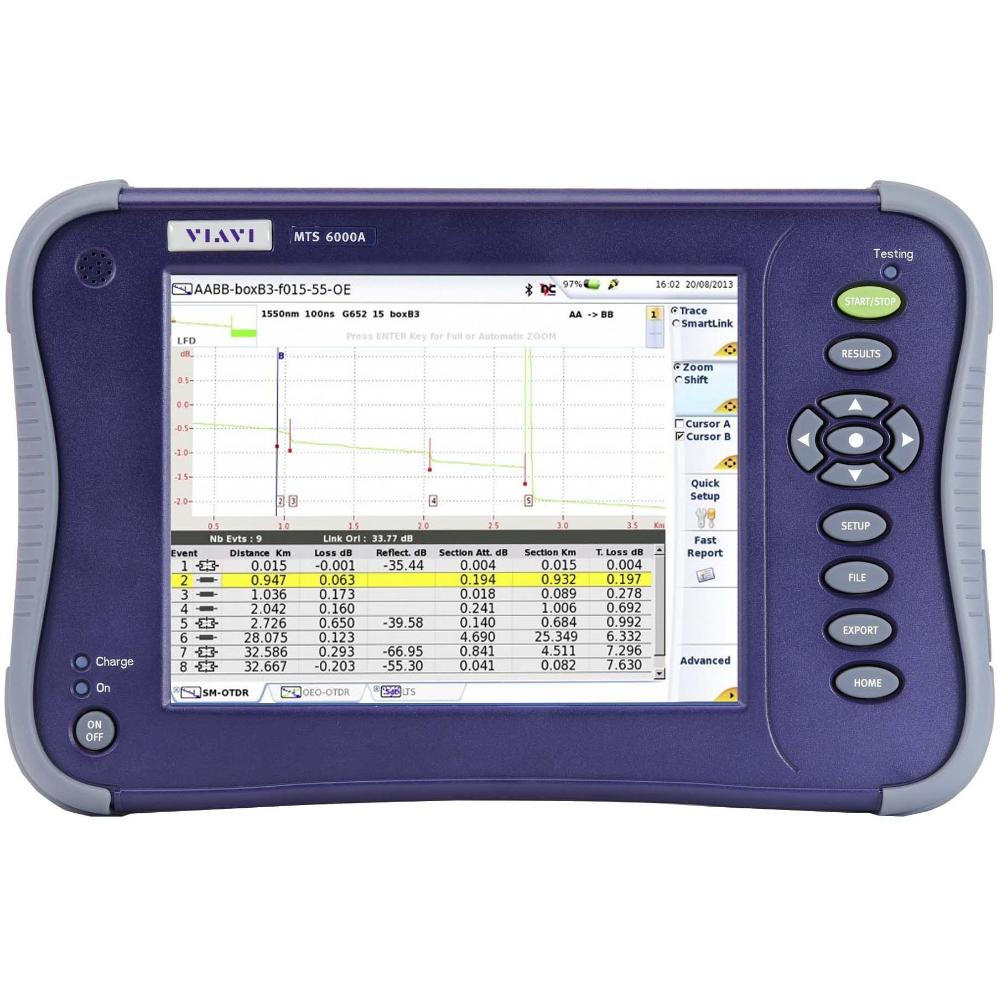

Модуль рефлектометра
Корпорация VIAVI разработала множество сменных модулей для оптической рефлектометрии, подходящих для решения различных задач в любых оптоволоконных сетях. Продукты VIAVI являются эталонными в области оптической рефлектометрии.

VIAVI MTS-6000 с любым из новых OTDR модулей характеризует:

• Наилучшие в данной отрасли оптические характеристики
• Наибольший динамический диапазон (50 dB на 1550 нм)
• Самая короткая «мертвая зона» (80 см, VLR модуль)
• Наивысшая скорость получения данных
• Удобное меню и отсутствие сложных спецнастроек
• Тестирование (в том числе двустороннее) по нажатию одной кнопки

Двухстороннее тестирование оптического волокна

Известно, что для получения более точного результата измерения требуется проводить с обоих сторон. Оптический рефлектометр VIAVI MTS-6000 обладает возможностью автоматизированного двустороннего тестирования, которая позволяет сэкономить до 50% времени, требующегося при традиционном подходе. Эта программная опция дает следующие возможности:

• Более точное измерение потерь на месте сварки
• Раскрытие областей скрытых «мертвыми зонами»
• Мгновенное выравнивание трассы по полученным данным
• При активизации опции двухстороннего тестирования два рефлектометра связываются между собой по каналу передачи данных, установленному через интерфейсы оптического телефона приборов. При проведении тестирования производится проверка целостности оптических волокон, правильности их подключения, синхронизация конфигураций приборов.

Модуль анализатора поляризационной модовой дисперсии

Измерение поляризационной модовой дисперсии (PMD) имеет важное значение для высокоскоростных сетей (особенно для работающих на скоростях 10 Гбит/с или выше) и систем с плотным спектральным уплотнением (DWDM). Оптический сигнал имеет две ортогонально противоположные поляризационные моды, перемещающиеся по волокну с различными скоростями. Это приводит к расширению импульса, что обнаруживается как битовая ошибка после регенерации сигнала. Если PMD превышает определенный порог, то величина коэффициента битовой ошибки быстро возрастает, ограничивая длину линии или допустимую скорость передачи. Измерение значений PMD для каждой линии очень важно при приемочных испытаниях и модернизации новых высокоскоростных сетей. Кроме того, поскольку значения PMD чувствительны к условиям окружающей среды и могут изменяться с течением времени, было бы правильно практиковать регулярные измерения PMD или выполнять долговременные измерения стабильности PMD. MTS-6000 - это самый компактный прибор, способный провести анализ PMD на данный момент.

Модуль анализатора хроматической дисперсии

Хроматическая дисперсия (CD) вызывается изменением индекса преломления оптического волокна в зависимости от длины волны. Это приводит к разной задержке сигналов с различными длинами волн и увеличивает ширину передаваемого импульса по мере его распространения по волокну. Это, в свою очередь, приводит к искажениям и увеличению коэффициента битовых ошибок (BER) оптической системы передачи. В результате длина линии должна быть ограничена для данной скорости передачи. Измерение CD для каждой линии имеет важное значение при вводе в эксплуатацию и модернизации новых высокоскоростных сетей, а также при модернизации старых сетей при переходе на технологию спектрального уплотнения (DWDM) и на более высокие скорости передачи.

Комбинированный модуль для PMD WDM и спектрального затухания (SA)

Этот модуль позволяет решать расширенный набор тестовых задач, таких как квалификация волокна для CWDM/DWDM систем (мощность излучения на конкретном канале, длина волны в С S и L диапазонах и.т.д.) на длине волны от 1260 до 1640 нм, измерение вносимого затухания (как общего, так и количества dB/Км) и измерение поляризационной модовой дисперсии, не производя замены модуля. Таким образом, квалификация волокна для систем, использующих спектральное уплотнение, занимает значительно меньше времени.
