VIAVI OSA 500-500RS

Лучшие в своем классе решения для тестирования систем на базе CWDM/DWDM и ROADM до 100 Гбит/с

VIAVI предлагает полный ассортимент анализаторов оптического спектра для спектральных измерений в системах CWDM в сетях доступа, а также в системах DWDM в высокоскоростных магистральных сетях со скоростью передачи данных до 40 Гбит/с или 100 Гбит/с. В ассортимент входит анализатор оптического спектра для тестирования систем на базе ROADM, измеряющих истинное значение OSNR с помощью уникального метода VIAVI — внутриполосного измерения OSNR (In-Band OSNR).

Отличительные черты

• Анализатор оптического спектра 500R/500RS с поддержкой измерения внутриканального отношения сигнал-шум (In-band OSNR) в сетях с ROADM
• Существенное сокращение времени измерения In-Band OSNR с использованием нового контроллера поляризации
• Внутренняя функция постоянной калибровки длины волны гарантирует наивысшую точность длины волны и избавляет от необходимости перекалибровки, тем самым значительно снижая затраты на обслуживание.
• Прибор имеет модульную конструкцию, обеспечивает высокую селективность фильтров и дает лабораториям возможность точных измерений во всем диапазоне длин волн от 1250 до 1650 нм

Области применения

• Измерение истинного значения OSNR в динамически перестраиваемых оптических сетях (Agile Optical Network), включая ROADM и модули компенсации дисперсии.
• Тестирование систем DWDM и CWDM при установке, обслуживании и модернизации сетей.
• Автоматизация тестирования пассивных и активных компонентов DWDM.
• Верификационные испытания систем в соответствии с установленными заказчиком пределами.
• Верификация конфигураций ROADM в динамически перестраиваемых оптических сетях
• Полнодиапазонный анализатор оптического спектра для платформы ONT, MTS-8000, MTS-6000

Основные характеристики

• Новый метод разделения оптической поляризации (OPS, компанией VIAVI подана заявка на патент) для внутриполосного измерения OSNR (In-Band OSNR) в сетях на базе ROADM.
• Запас на будущее: широкий диапазон настройки — от 1250 до 1650 нм — обеспечивает возможность измерения во всех оптических сетях DWDM и CWDM (городских) до 100 Гбит/с.
• Функция выделения канала упрощает локализацию и устранение неисправностей. Из всего спектра выделяется один канал с целью более подробного анализа сигнала с помощью BERT или измерителя показателя качества (Q-factor).
• Опциональное ПО для тестирования PMD по методу PMD с фиксированным анализатором.
• Встроенные приложения для тестирования оптических компонентов: лазерных диодов, светодиодов и оптических усилителей.

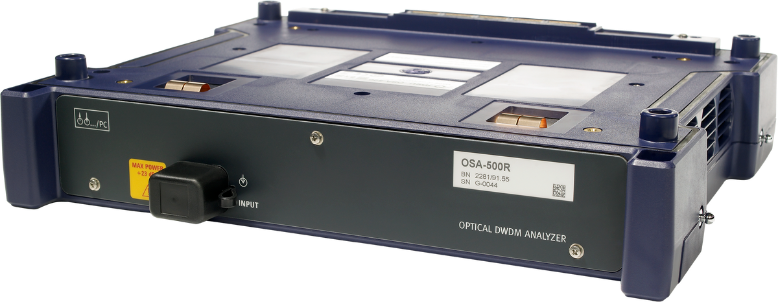

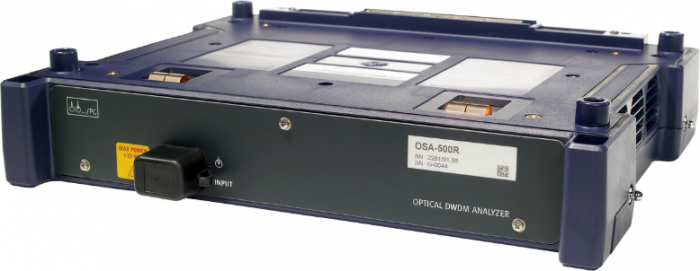

VIAVI OSA-500 – это линейка анализаторов оптического спектра, включающая модели OSA-500, OSA-500M, OSA-501M, OSA-500R и OSA-500RS. Каждая модель выполнена в виде сменного модуля для платформы MTS-8000. Модуль крепится непосредственно к платформе и не требует дополнительного держателя.

Анализаторы спектра VIAVI OSA-500 – это передовые высокопроизводительные решения для тестирования полного диапазона оптического спектра CWDM и DWDM систем. Модули являются лидирующими в отрасли по оптическому разрешению полосы пропускания в 0,038нм. Это позволяет тестировать производительность DWDM систем с очень плотным разносом каналов 25ГГц. Также OSA-500 используются для обслуживания CWDM систем в сетях CATV, сетях доступа или мобильного транспорта.

• Полный оптический спектр 1250-1650нм для CWDM и DWDM сетей;
• Измерение истинного значения внутриполосного шума in-band OSNR в сетях ROADM и 40G;
• Сверхвысокое оптическое разрешение полосы пропускания – 0,038нм;
• Лучшая в отрасли точность определения длины волны – 0,01нм;
• Анализ сигнала 40/100G;
• Форматы модуляции следующего поколения;
• Функция выделения единичного канала и перестраиваемые фильтры;
• Опция тестирования PMD на базе метода фиксированного анализатора.
• Все модули OSA-500 включают в себя внутренний калибратор длины волны, который гарантирует непревзойденную точность длины волны 0,01нм без внешней калибровки.

• OSA-500M – стандартный высокопроизводительный OSA для использования в установке и обслуживании сетей DWDM.
• OSA-501M – имеет функцию выделения канала, изолирует отдельные каналы DWDM из спектра во время технического обслуживания и устранения неисправностей.
• OSA-500 – улучшает динамический диапазон оптического фильтра для тестирования самых высоких значений OSNR DWDM систем.
• OSA-500R и OSA-500RS – используются для измерения истинного значения отношения “Сигнал/Шум” in-band OSNR в сетях с перекрытием спектров ROADM и 40/100G.
• OSA-500R - стандартный модуль для измерения внутриполосного отношения "Сигнал/Шум" in-band OSNR.
• OSA-500RS - скоростной модуль, который может провести измерения менее чем за 30 секунд.
