Портативный тестер оптоволокна VIAVI SmartOTDR
Подробнее
Описание

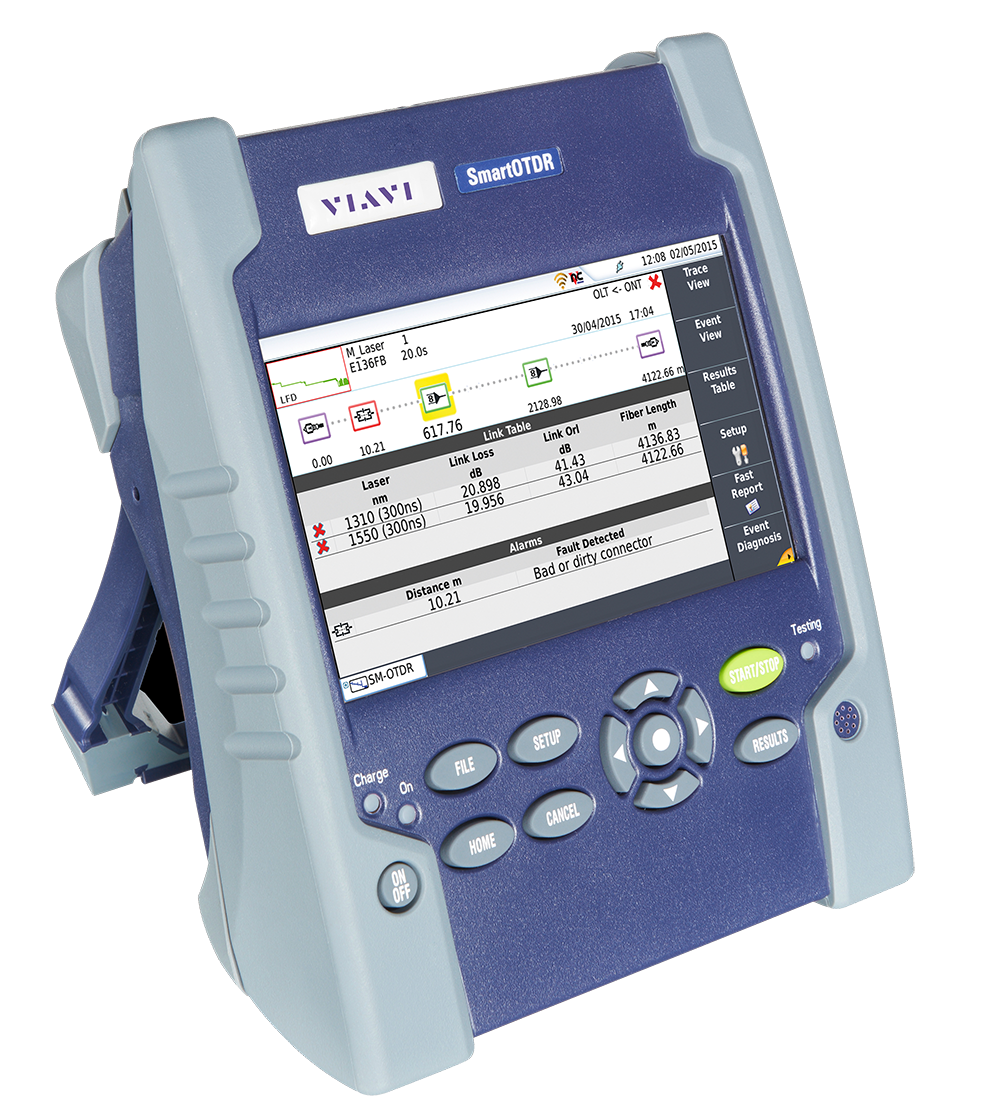

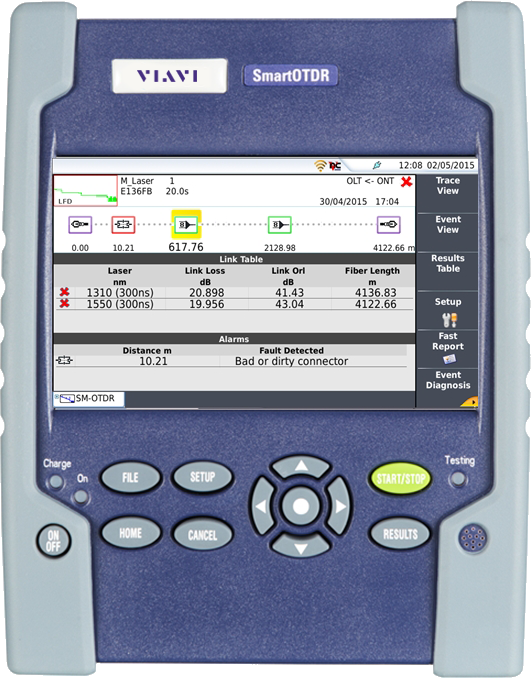

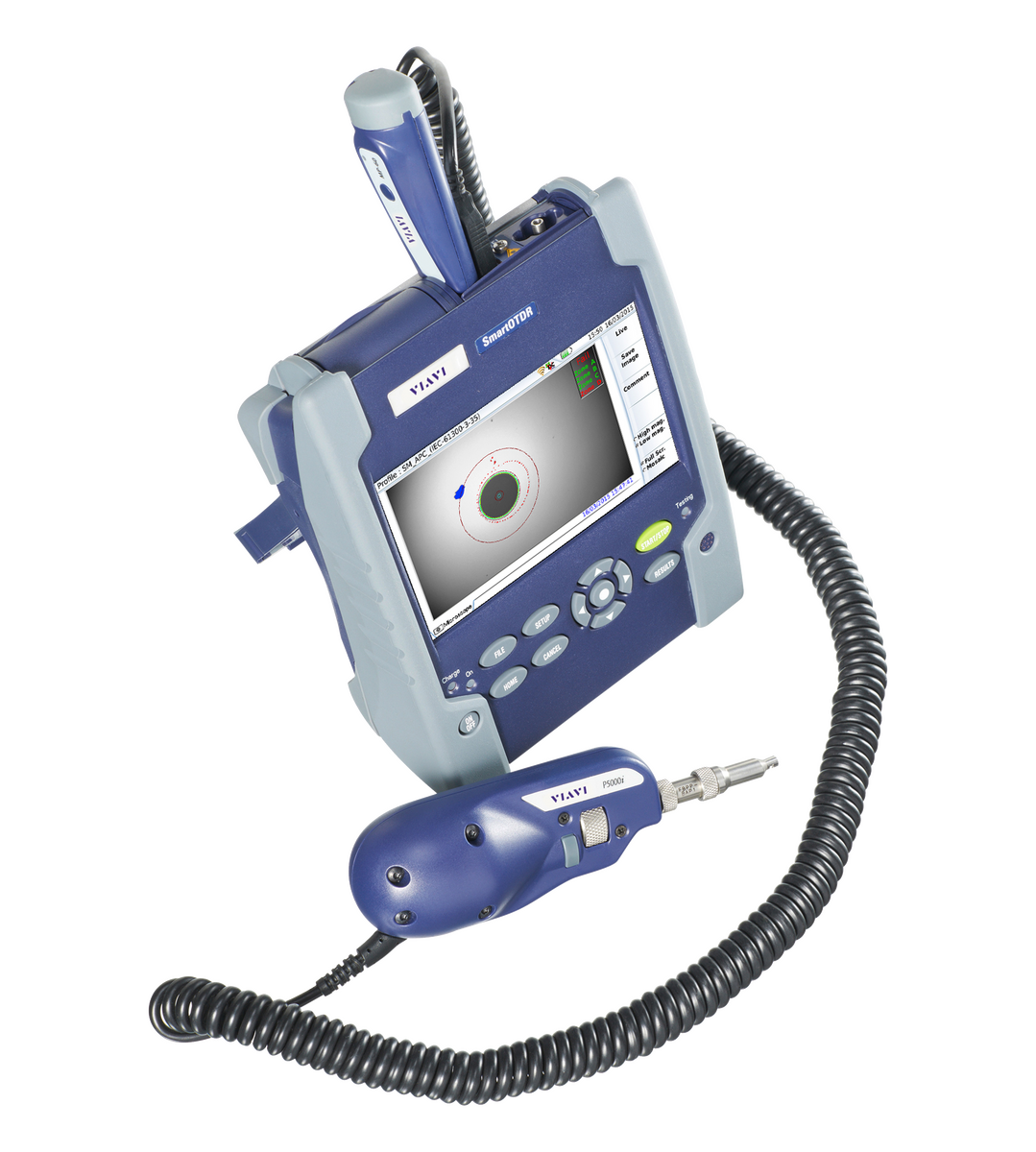

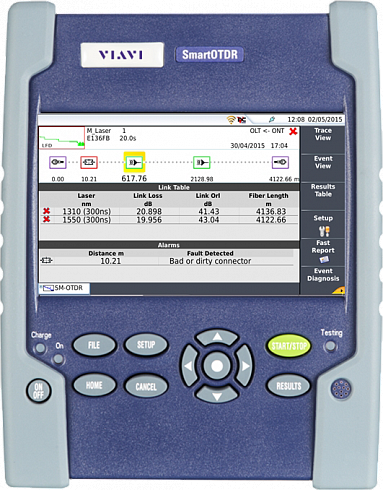

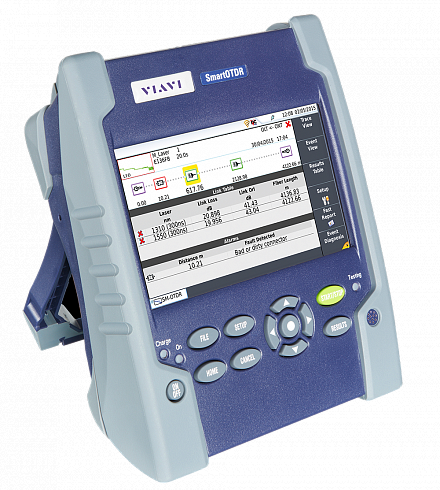

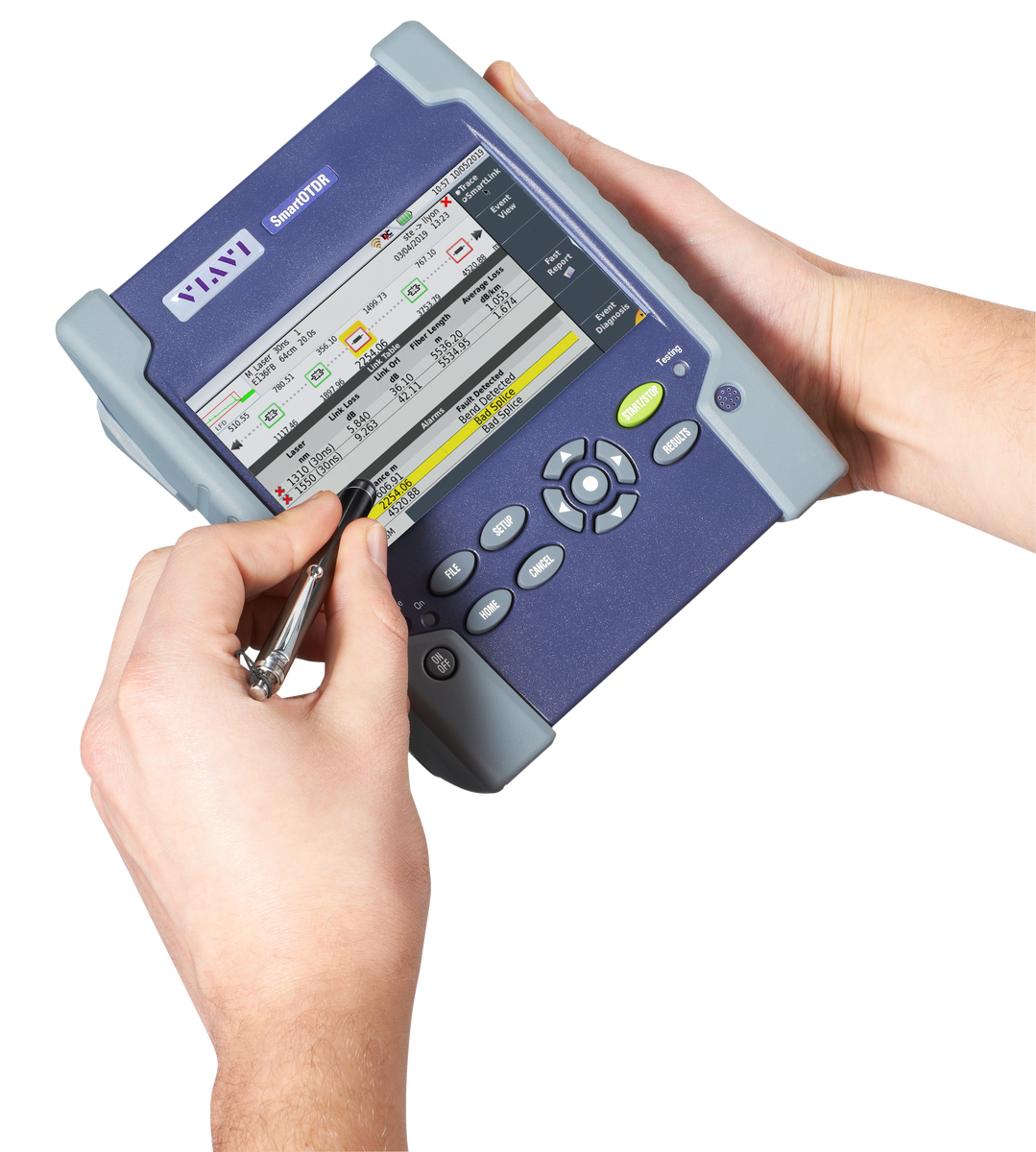

Базовый портативный тестер оптоволокна SmartOTDR — это доступное и удобное в использовании устройство для технических специалистов любого класса, а его возможности беспроводной связи позволяют эффективно работать где угодно. В нем интегрированы все основные возможности тестирования оптоволокна — замеры OTDR, анализ торцевой поверхности оптоволокна, тестирование оптических потерь и визуальный детектор повреждений. Узнайте подробнее о тестировании с использованием OTDR и тестировании волоконно-оптического кабеля.
Преимущества
- Обеспечивает скорость и удобство измерений
- Управление данными из любой точки сети
- Снижение стоимости владения
- Оптимизация работ на местах
- Удаленное обучение и поддержка технических специалистов на местах с помощью Smart Access Anywhere (SAA)
Область применения
- Проверка волоконно-оптических сетей типа «точка-точка» и городских сетей
- Проверка и поиск неисправностей в сетях FTTH/PON
- Проверка и поиск неисправностей в однорежимных сетях FTTA/DAS с обработанным видеосигналом
Основные функции
- Версии с одной, двумя и тремя длинами волны — 1310, 1550, (рабочей) 1625 или 1650 нм
- Оптимизация для PON для тестирования с использованием разветвителя 1x128
- ПО для автоматического анализа качества коннекторов методом PASS/FAIL
- Встроенный источник непрерывного излучения (CW) на порту OTDR
- Встроенные опции, включая измеритель мощности и визуальный детектор повреждений
- Большой 5-дюймовый сенсорный экран
Характеристики
| General | ||
| Display | 5-inch capacitive color touch screen (12.5 cm) | |
| Display resolution | 800 x 480 W VGA | |
| Interfaces | 2x USB 2.0 ports, 1x mini-USB 2.0 port, built-in Bluetooth and WiFi (optional, dongles also available) | |
| Storage | 10,000 OTDR traces typical | |
| Battery | Rechargeable Lithium-polymer battery, up to 20 hours of operation1 | |
| Power supply | AC/DC adapter, input 100-250 V AC, 50-60 Hz; 2.5 A max, output 12 V DC, 25 W | |
| Electrical safety | EN60950 compliant | |
| Size (HxWxD) | 175 x 138 x 57 mm (6.9 x 5.4 x 2.24 in) | |
| Weight (battery included) | Approx. 0.9 kg (1.98 lb) | |
| Operating/storage temperature | Operating: –20 to +50°C; storage: –20 to +60°C | |
| Humidity (noncondensing) | 95% | |
| OTDR | ||
| Laser safety class (21 CFR) | Class 1 | |
| Number of data points | Up to 256,000 data points | |
| Display range | 0.1 km to 260 km | |
| Sampling resolution | 4 cm | |
| Distance accuracy | (±1 m) ± (sampling resolution) ±(1.10–5 x distance), excluding group index uncertainties | |
| Attenuation resolution | 0.001 dB | |
| Attenuation linearity | ±0.04 dB/dB | |
| SmartOTDR 100A | SmartOTDR 100B | |
| Central wavelength2 | 1310/1550/1650 nm ±20 nm | 1310/1550/1625 nm ±20 nm |
| RMS dynamic range3 | 37/35/32 dB | 40/40/41 dB |
| Pulse widths | 5 ns to 20 µs | 3 ns to 20 µs |
| Event dead zone4 | 1.35 m | 0.9 m |
| Attenuation dead zone5 | 4 m | 2.5 m |
| Splitter attenuation dead zone | Not available | 45 m after 15 dB splitter loss |
| CW Light Source | ||
| Output power level6 | –3.5 dBm | |
| Stability long term (8 hr)7 | ±0.05 dB | |
| Built-in Power Meter (optional) | ||
| Operating mode | 270, 330, 1 kHz, 2 kHz, and TWINTest | |
| Power level range | 0 to –55 dBm | |
| Calibrated wavelengths | 1310, 1490, 1550, 1625, and 1650 nm | |
| Measurement accuracy8 | ±0.5 dB | |
| Built-in Visual Fault Locator (optional) | ||
| Wavelength | 650 nm | |
| Emission mode | CW, 1 Hz | |
| Laser class | Class 2 per EN60825-1 and FDA21 CFR Part 1040.10 standards | |
| Built-in PON/XG-PON Power Meter (E118FA65PPM version) | ||
| Wavelengths | 1490/1550 nm; 1490/1578 nm | |
| Measurement ranges | 1490 nm: –35 to +5 dBm; 1550/1578 nm: –35 to +23 dBm | |
| Measurement accuracy | ±0.5 dB | |
Документы
Viavi SmartOTDR Спецификация
781.9 Кб
Описание
Модели
| Модель | Описание |
| E118FA65-APC | SmartOTDR filtered 1650 nm A-range handheld tester with APC connector |
| E118FA65PPM-APC | SmartOTDR filtered 1650 nm A-range handheld tester with PON-XGPON (1490/1550/1578 nm) power meter and APC connector |
| E126A-PC/-APC | SmartOTDR 1310/1550 nm A-range handheld tester with PC or APC connector |
| E138FA65-PC/-APC | SmartOTDR 1310/1550/filtered 1650 nm A-range handheld tester with PC or APC connector* |
| E126B-PC/-APC | SmartOTDR 1310/1550 nm B-range handheld tester with PC or APC connector |
| E136FB-PC/-APC | SmartOTDR 1310/1550 nm and filtered 1625 nm B-range handheld tester with PC or APC connector* |
| EUSCADS | SC universal adapter |
| EUFCADS | FC universal adapter |
| EULCADS | LC universal adapter |
| E10DRYBAT | AA battery pack (tray + batteries) |
| E10LIPO | Lithium polymer battery |
| E10GLOVE | Hands-free soft case with neck strap |
| EHVT-STYLUS | Stylus for capacitive touch screen |
| E40SCASE1 | Large soft carrying case (optional) |
| E40LIGHTER | 12 V car lighter adapter (optional) |
| EINDIADPLUG | EU/US-to-India type D power adapter (optional) |
| E10VFL | VFL with 2.5 mm UPP adapter |
| E10PM | Optical power meter option (same port as OTDR) |
| MP-60A | MP-60 USB optical power meter with 2.5 and 1.25 mm UPP adapters |
| MP-80A | MP-80 USB high-power optical power meter with 2.5 and 1.25 mm UPP adapters |
| ESDFSCOPE5KI | P5000i digital microscope kit with 7 tips |
| E10WIFI | Built-in WiFi |
| E10BLUE | Built-in Bluetooth |
| E60EWIFI | External WiFi USB dongle |
| E60EBLUE | External Bluetooth USB dongle |
| ESMARTFTTA-100 | FTTA-SLM |
| ESMARTFTTH-100 | FTTH-SLM |
| ESMARTLINK-100 | SLM |
| ESMARTCABL-100 | CABLE-SLM |
| SAA-100-L2 | * SmartAccess Anywhere or adapter (EUSCADS) only. Available with SC OTDR connect |
