Серия VIAVI SmartPocket V2
Подробнее
Описание
SmartPocket V2 OLS - семейство компактных и недорогих источников оптического излучения для установки и обслуживания одномодовых и многомодовых оптоволоконных сетей.
SmartPocket OLP – это селективные измерители оптической мощности, применяемые для устранения неисправностей и обслуживания оптических сетей.
SmartPocket OMK - оптические наборы состоят из источника оптического излучения и измерителя мощности линейки SmartPocket.
Характеристики
| OLS-34V2 | OLS-35V2 | OLS-36V2 | OLS-38V2 | ||
| Wavelengths | 850, 1300 nm | 1310, 1550 nm | 850, 1300 nm | 1310, 1550 nm | 1310, 1550, 1625 nm |
| Wavelength Accuracy | - 20 / + 40 nm | ± 20 nm | -20 / + 40 nm | ± 20 nm | ± 20 nm |
| FWHM Spectral Width | < 170 nm | < 5 nm | < 170 nm | < 5 nm | < 5 nm |
| Output Level | Typ. - 20 dBm | Typ. -3 dBm | Typ. -20 dBm | Typ. -3 dBm | Typ. - 6 dBm |
| Short Term Stability | ± 0.02 dB within 15 min | ± 0.02 dB within 15 min | ± 0.02 dB within 15 min | ± 0.02 dB within 15 min | |
| Long Term Stability | ± 0.05 dB within 8 hrs. | ± 0.05 dB within 8 hrs. | ± 0.05 dB within 8 hrs. | ± 0.05 dB within 8 hrs. | |
| OLP-35V2 | OLP-35SC | OLP-38V2 | OLP-37XV2 | |
| G-PON, XGS-PON | ||||
| Photo Diode | InGaAs | InGaAs | InGaAs (coated) | InGaAs |
| Wavelength Range | 800…1650 nm | 800…1650 nm | 800…1650 nm | 1270…1500 nm, 1540…1650 nm |
| Display Range | 800…1650 nm, step size 1 nm | 800…1650 nm, step size 1 nm | 800…1650 nm, step size 1 nm | 1490 nm, 1577 nm |
| Resolution | 0.01 dB, 0.001 µW | 0.01 dB, 0.001 µW | 0.01 dB, 0.001 µW | 0.01 dB, 0.001 µW |
| Power Range | -65…+10 dBm | -65…+10 dBm | -50…+26 dBm | -45…+13 dBm |
| max. Power Level | +16 dBm | +16 dBm | +27 dBm | +15 dBm |
| Measurement Uncertainty | ± 0.2 dB (± 5%) at ref. conditions | ± 0.2 dB (± 5%) at ref. conditions | ± 0.2 dB (± 5%)* | ± 0.5 dB (± 12%) at ref. conditions |
| Number of Calibrated Wavelengths | 8 (850, 980, 1310, 1490, 1550, 1577, 1625, 1650 nm) | 8 (850, 980, 1310, 1490, 1550, 1577, 1625, 1650 nm) | 8 (850, 980, 1310, 1490, 1550, 1577, 1625, 1650 nm) | 2 (1490, 1577 nm) |
| Tone Detection | 270 Hz, 330 Hz, 1 kHz, 2 kHz | 270 Hz, 330 Hz, 1 kHz, 2 kHz | 270 Hz, 330 Hz, 1 kHz, 2 kHz | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| OMK-35V2 | OMK-36V2 | OMK-38V2 | |
| Light Source Wavelengths | 1310, 1550 nm | 850, 1300, 1310, 1550 nm | 1310, 1550 nm |
| Light Source Output Power | Typ. -3 dBm | Typ. -20 dBm / -3 dBm | Typ. -3 dBm |
| Optical Power Meter Power Range | -65 to +10 dBm | -65 to +10 dBm | -50 to +26 dBm |
Документы
Описание
Модели
| Модель | Описание |

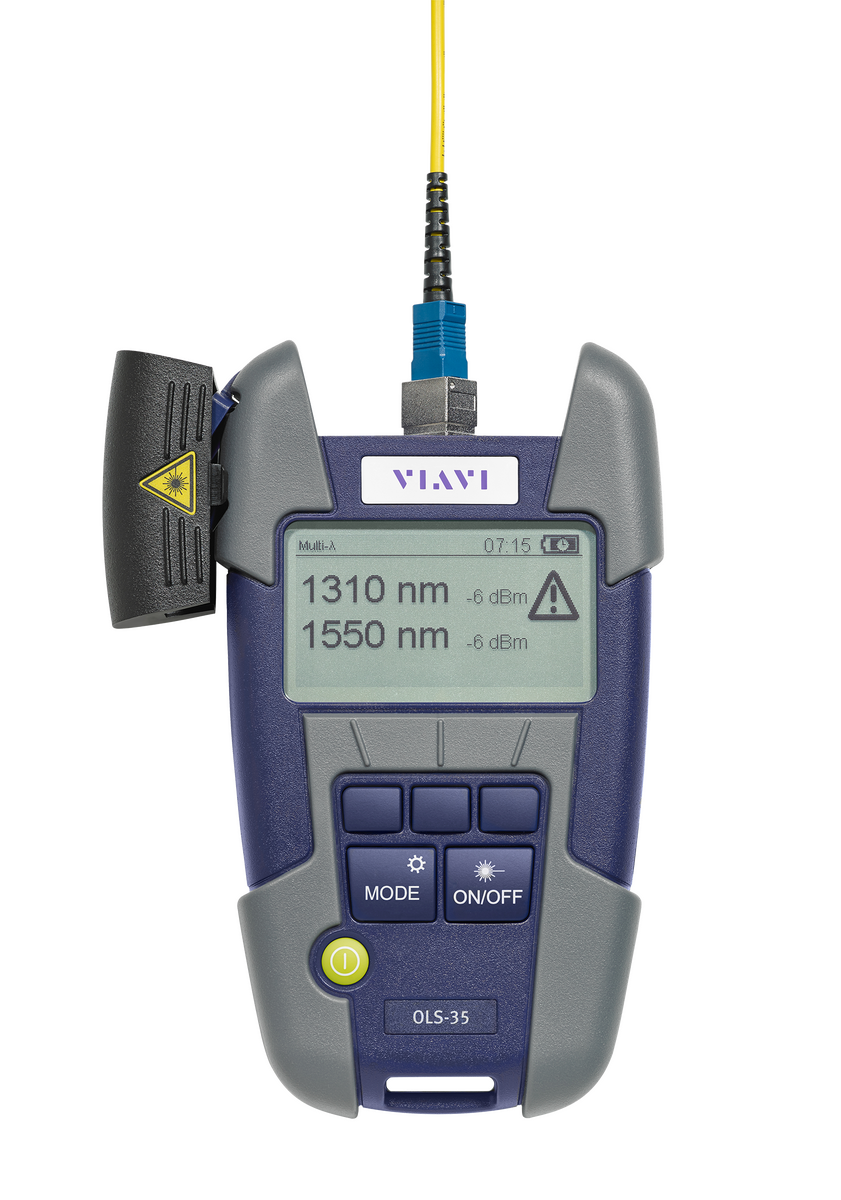

| SmartPocket V2 OLS-35V2 | Источник оптического излучения, 1310, 1550 нм |

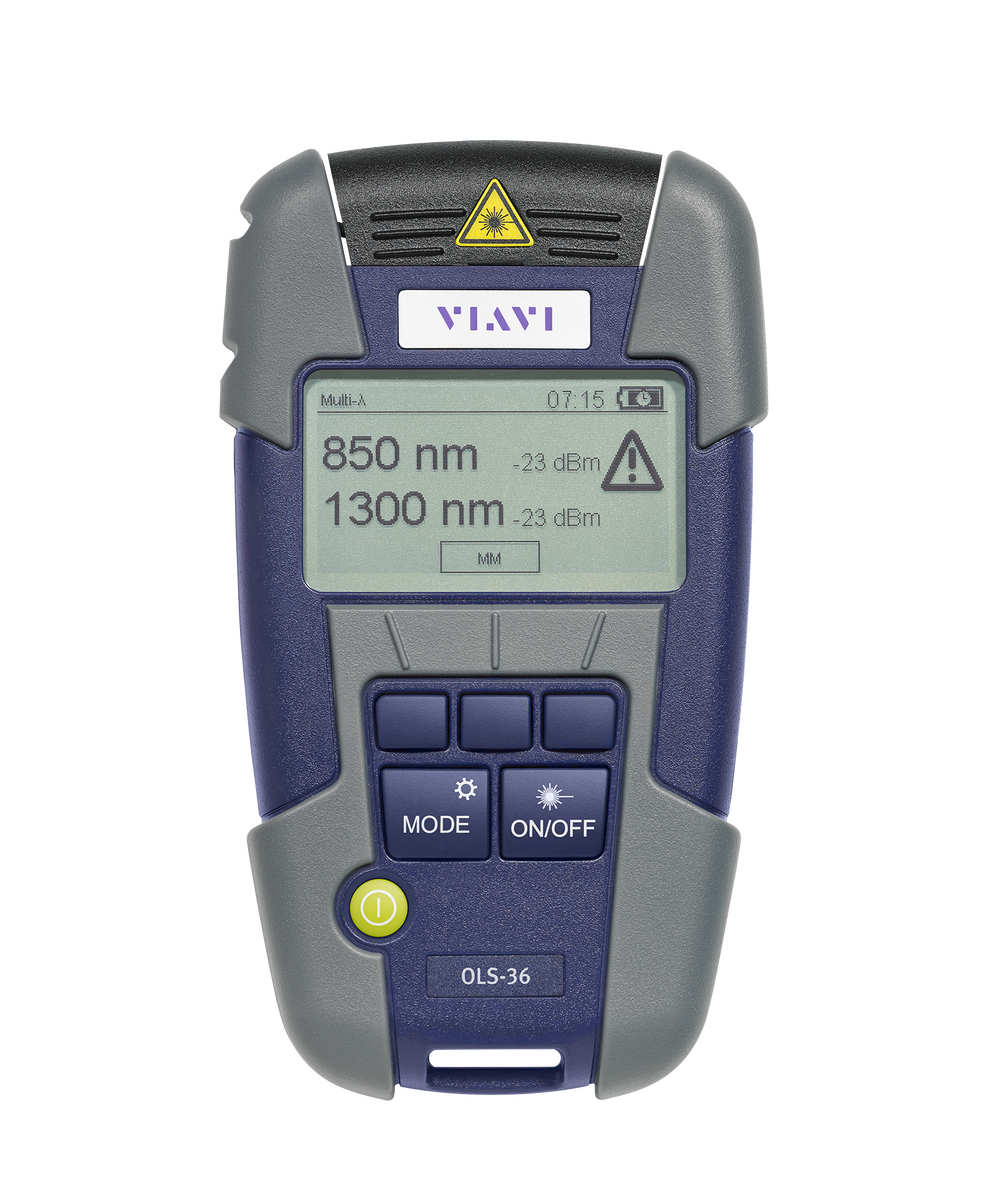

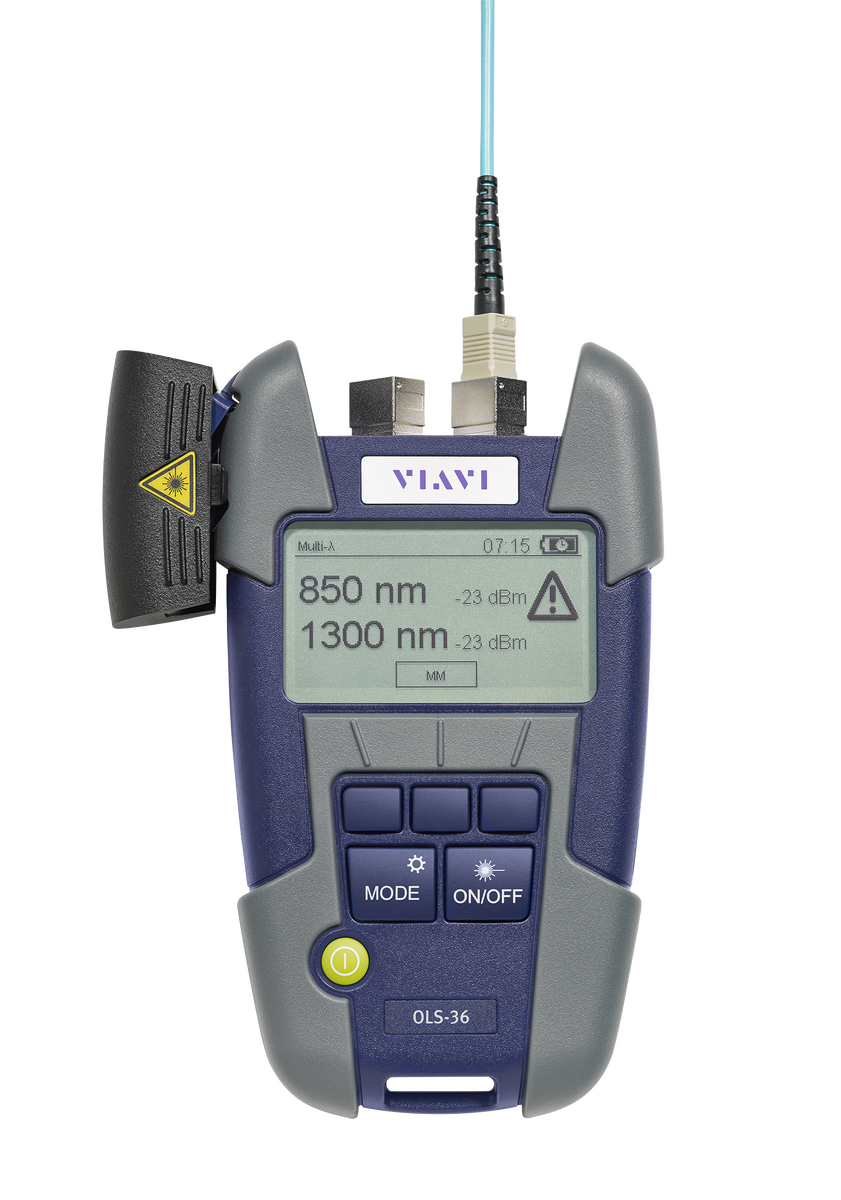

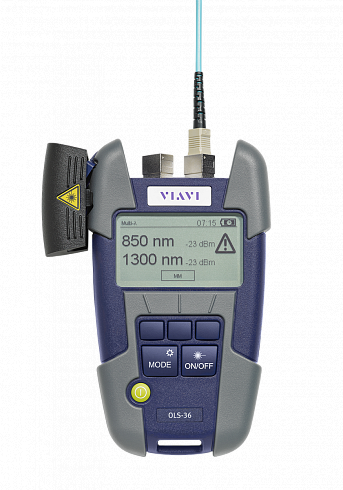

| SmartPocket V2 OLS-36V2 | Источник оптического излучения, 850, 1300 нм / 1310, 1550 нм |
| SmartPocket V2 OLP-35V2 | Селективный измеритель оптической мощности, 800…1650 нм |

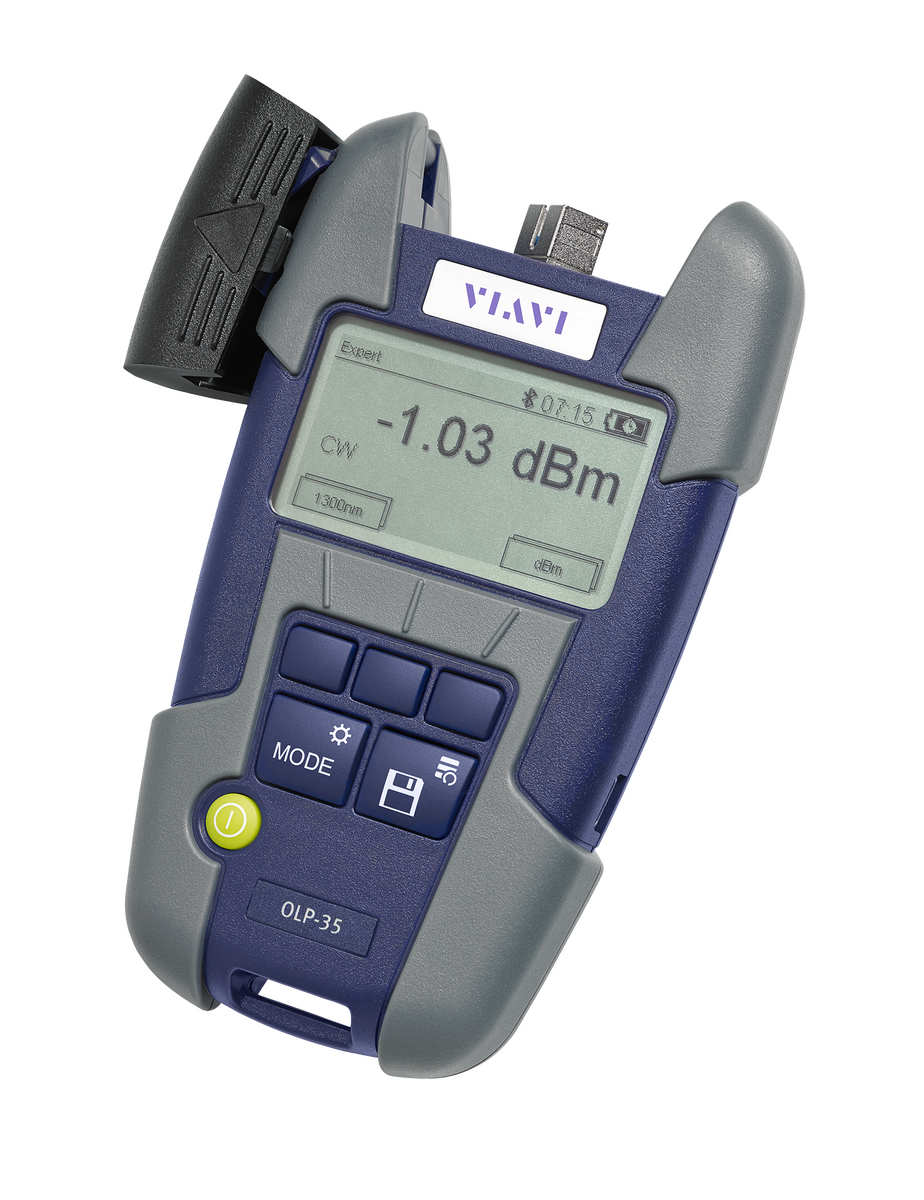

| SmartPocket V2 OLP-35SC | Селективный измеритель оптической мощности, 800…1650 нм |
| SmartPocket V2 OLP-38V2 | Селективный измеритель оптической мощности, 800…1650 нм |

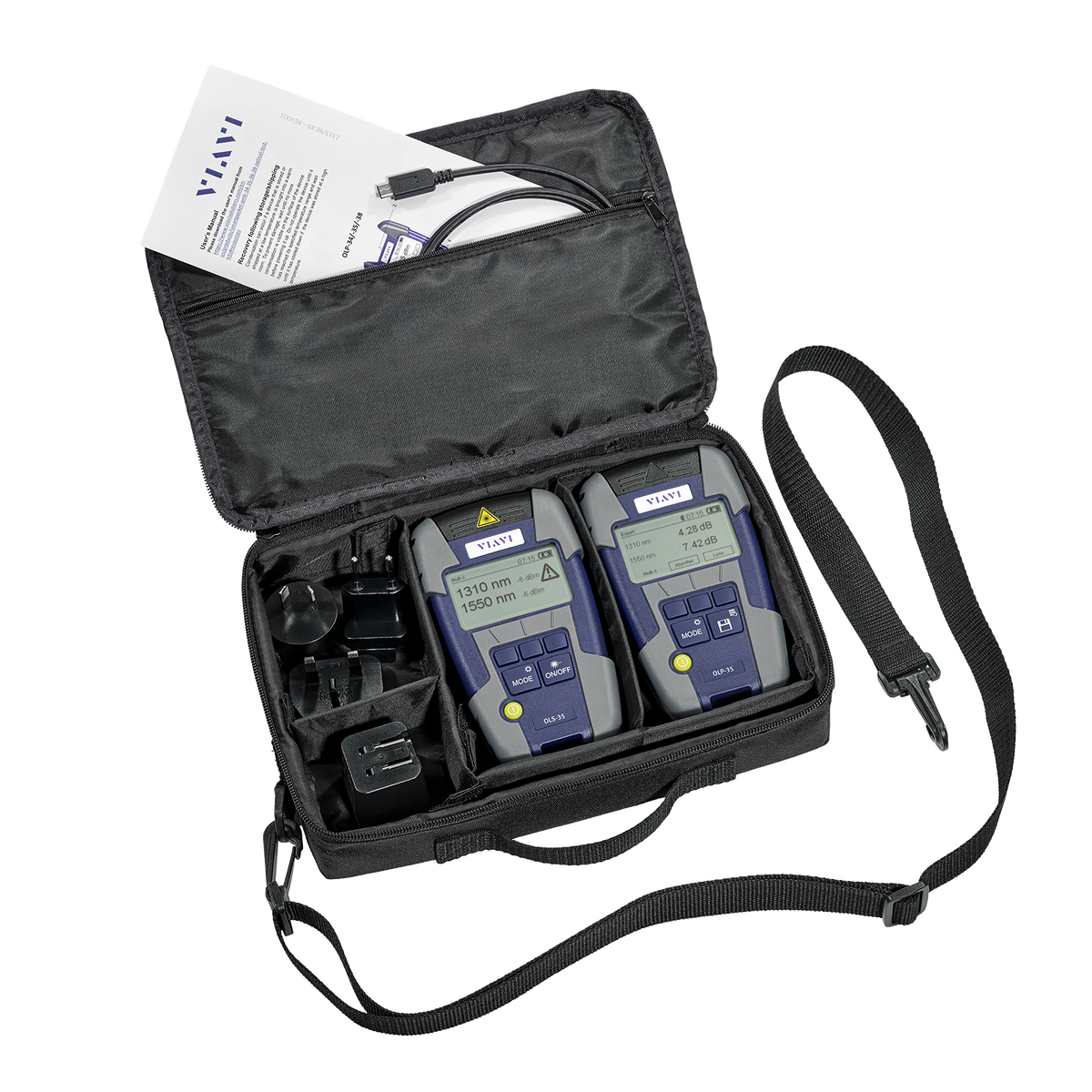

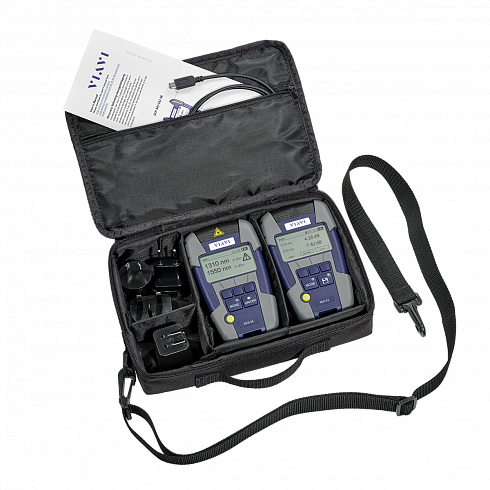

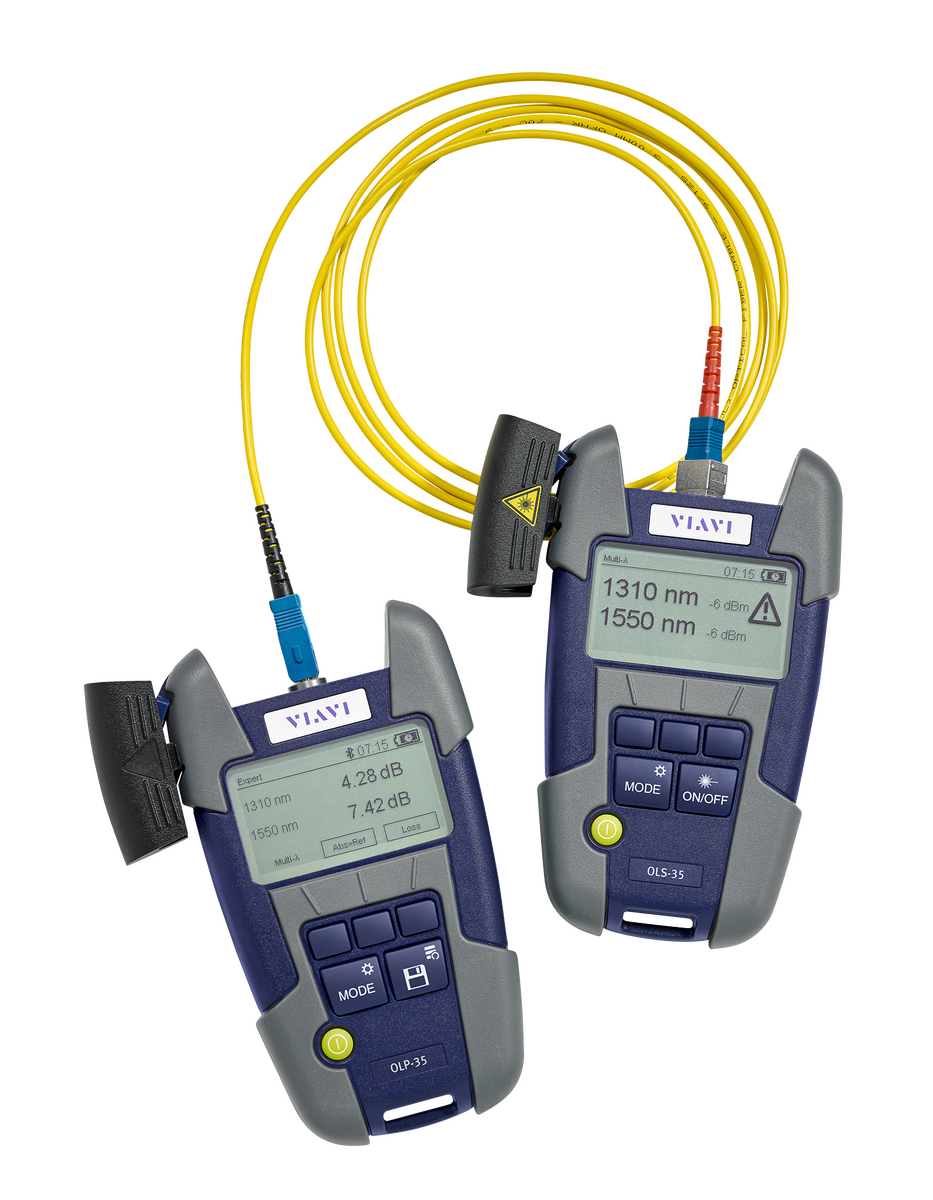

| SmartPocket V2 OMK-35V2 | Оптический набор, 1310, 1550 нм |

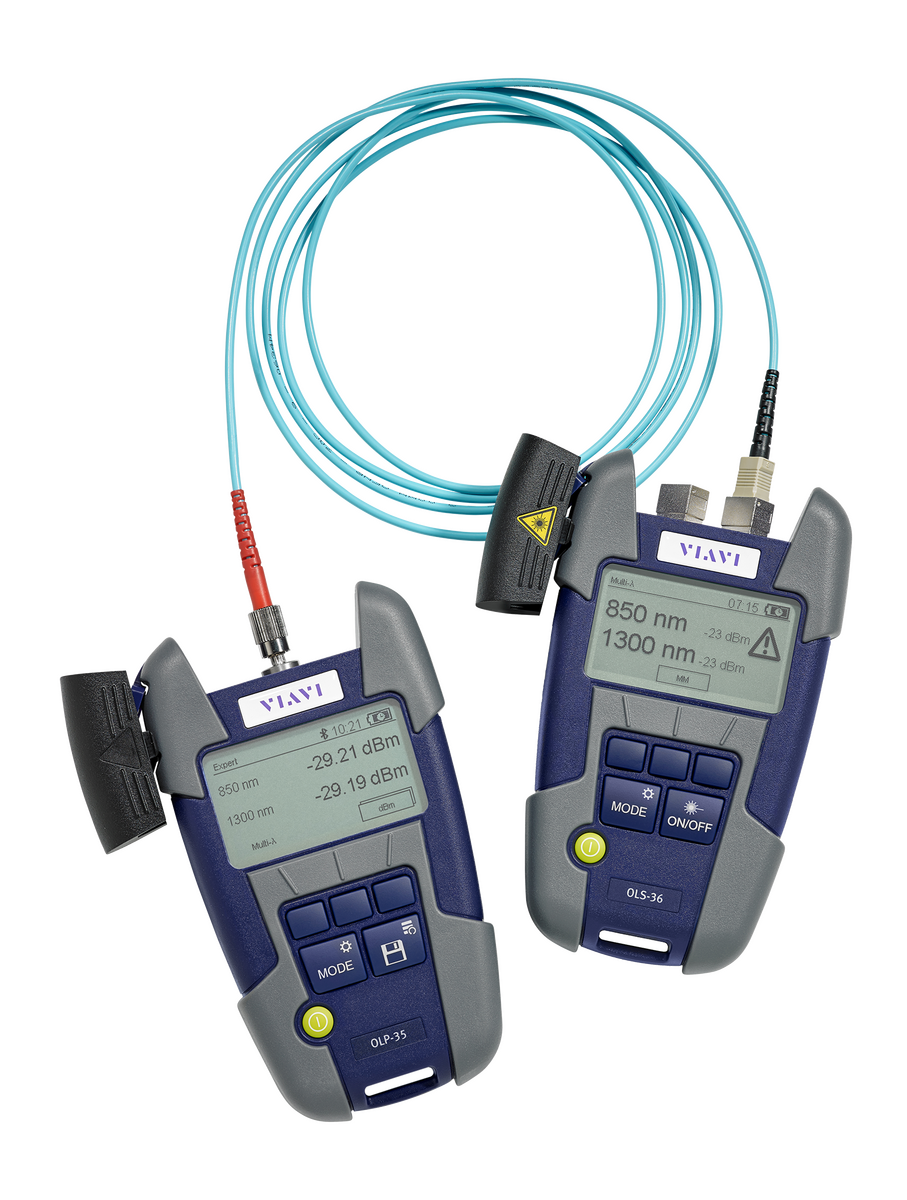

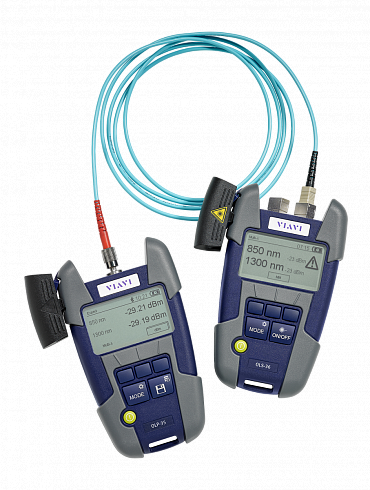

| SmartPocket V2 OMK-36V2 | Оптический набор, 850, 1300, 1310, 1550 нм |
| SmartPocket V2 OMK-38V2 | Оптический набор, 1310, 1550 нм |
| SmartPocket V2 OLP-37XV2 | Селективный измеритель оптической мощности, 1270…1500 нм / 1540…1650 нм |
