Снят с производства
Описание

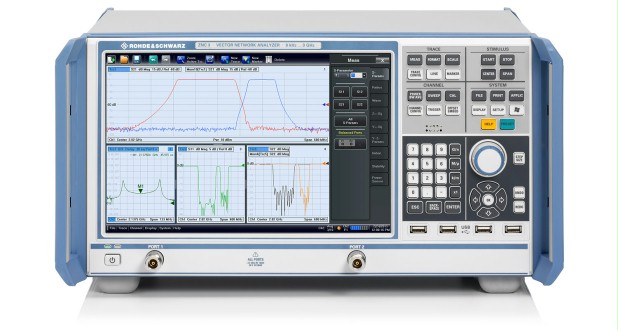

Приборы серии R&S ZNC обладают рабочими характеристиками анализаторов высшего класса - диапазоном частот от 9 кГц до 3 ГГц, динамическим диапазоном до 130 дБ, временем развертки 11 мс на 401 точку и обеспечивают превосходную стабильность, что дает им значительное преимущество перед аналогичным оборудованием других марок.
Одновременно с этим данные векторные анализаторы чрезвычайно просты в работе - благодаря большому сенсорному экрану информация выводится в полноценном, понятном представлении и доступ к любой измерительной функции идет в три клика.
Особенности:
- Диапазон частот от 9 кГц до 3 ГГц;
- Динамический диапазон до 130 дБ;
- Короткое время развертки: 11 мс для 401 точки;
- Высокая температурная стабильность — тип. значение 0,01 дБ/ °C;
- Широкий диапазон развертки по мощности: от –50 дБмВт до +13 дБмВт;
- Полоса фильтра ПЧ: от 1 Гц до 300 кГц;
- Ручная и автоматическая калибровка;
- Малый уровень шума: ср. кв. значение 0,004 дБ при полосе ПЧ 10 кГц;
- Большой экран 12,1" с высоким разрешением;
- Сенсорный экран для удобного использования прибора.
Характеристики
| Диапазон частот | от 9 кГц до 3 ГГц |
| Погрешность установки частоты выходного сигнала | ±8x10-6 |
| Разрешение установки частоты |
1 Гц 1 мГц с опцией ZNC-K19 |
| Количество и тип измерительных портов | 2, N-тип (гнездо), 50 Ом |
|
Время измерения одной точки при полосе ПЧ 300 кГц, режим CW |
< 4 мкс |
|
Время измерения и передачи данных (201 точка) при полосе фильтра ПЧ 300 кГц (передача данных осуществляется одновременно с измерениями) |
тип. 8 мс |
|
Время переключения Между каналами (2001 точка) Между наборами настроек (2001 точка) |
< 5 мс < 5 мс |
| Динамический диапазон в полосе измерения 10 Гц |
от 9 кГц до 100 кГц: >90 дБ (тип. 110 дБ) от 100 кГц до 1 МГц: >115 дБ (тип. 120 дБ) от 1 МГц до 3 ГГц: >120 дБ (тип. 130 дБ) |
|
Выходная мощность измерительного порта (с опцией R&S ZNC3-B22) |
от -10 до 10 дБмВт (тип. 12…13 дБмВт) (от -50 до 10 дБмВт (тип. 12…13 дБмВт)) |
| Полоса фильтра ПЧ | от 1 Гц до 300 кГц |
| Количество точек на кривую | от 2 до 5001 |
| Экран | 12,1" цветной сенсорный WXGA дисплей (1280 x 800 пикселей) |
| Масса | 13,5 кг |
| Габариты (Ш x В x Г) | 461,1 мм x 239,9 мм x 351,0 мм |
Документы
Описание
| Опции | Описание |
| R&S ZNC3-B22 | Расширение диапазона мощности для R&S®ZNC3 |
| R&S ZNC-B10 | GPIB интерфейс |
| R&S ZN-B14 | Handler I/O |
| R&S ZNC-B19.02 | Съемный жесткий диск, 32 бит IPS1 |
| R&S ZNC-B19.08 | Съемный жесткий диск, 64 бит IPS2 |
| R&S ZNC-K2 | Функция измерений во временной области |
| R&S ZNC-K19 | 1 МГц частотное разрешение |
| R&S ZZA-KN5 | Набор для монтажа в стойку 19" |
