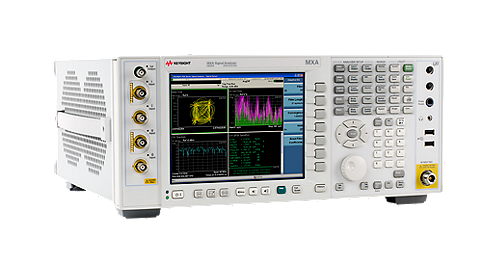

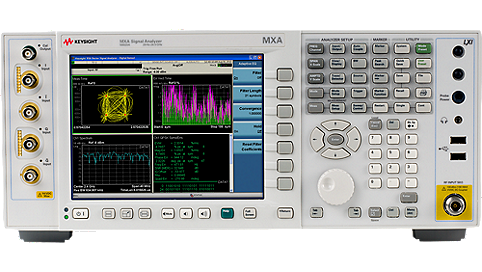

Анализатор сигналов MXA Keysight N9020A с диапазоном частот от 10 Гц до 26,5 ГГц
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9020B MXA
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9020B MXA
Подробнее
Описание
Анализатор N9020A MXA представляет собой универсальный анализатор сигналов с диапазоном частот от 10 Гц до 26,5 ГГц и полосой демодуляции до 160 МГц. Анализатор MXA способен работать с сигналами и устройствами различных стандартов беспроводной связи.
- Оптимальное сочетание быстродействия, рабочих характеристик и прикладных программ
- Сокращение времени тестирования за счет высокой скорости измерений, обновления информации на экране, поиска пиков с помощью маркеров и быстрого свипирования
- Быстрые одноклавишные измерения приложений серии X
- Захват трудноуловимых сигналов с помощью функции анализа спектра в реальном времени
- Эффективное выявление неисправностей с помощью ПО 89600 VSA
Характеристики
| Характеристика | Значение |
| Частота | 10 Гц до 26,5 ГГц |
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | -172 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео |
|
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 5 ns |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Полоса частот в частотной/временной области | 160 MHz |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -154 dBm/Hz |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -151 dBm/Hz |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming | Нет |
Документы
Описание
| Опции | Описание |
| N9020A-513 | Диапазон частот от 10 Гц до 13,6 ГГц |
| N9020A-503 | Диапазон частот от 10 Гц до 3,6 ГГц |
| N9020A-508 | Диапазон частот от 10 Гц до 8.4 ГГц |
| N9020A-526 | Диапазон частот от 10 Гц до 26,5 ГГц |
| N9020A-B25 | Расширитель полосы анализа, 25 МГц |
| N9020A-BBA | Аналоговые IQ входы с полосой частот модуляции |
| N9020A-CPU | Режим защищиенной среды, дополнительный центральный процессор и жёсткий диск |
| N9020A-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9020A-ESC | Управление внешним источником |
| N9020A-P03 | Предусилитель, 3,6 ГГц |
| N9020A-P08 | Предусилитель, 8,4 ГГц |
| N9020A-P13 | Предусилитель, 13,6 ГГц |
| N9020A-P26 | Предусилитель, 26,5 ГГц |
| N9020A-PFR | Прецизион. опорный генератор (с изменяемой частотой) |
| N9020A-S40 | Полоса анализа модуляции 40 МГц (требует опции BBA) |
| Аксессуары | Описание |
|---|---|
| N9020A-1CM | Комплект для установки в стойку |
| N9020A-1CN | Комплект ручек передней панели |
| N9020A-1CP | Комплект для установки в стойку и комплект ручек |
| N9020A-1CR | Комплект направляющих для стойки |
| N9020A-DVR | USB - совместимый дисковод для DVD-ROM/CD-R/RW |
| N9020A-EFM | USB флэш - накопитель, 512 Мбайт |
| N9020A-HTC | Жёсткий футляр для транспортирования |
| N9020A-KYB | Клавиатура |
| N9020A-MLP | Переход от 50 на 75 Ом с минимальными потерями |
| N9020A-MSE | Мышь |
| N9020A-PRC | Подвижная конфигурация |
| N9020AK-CVR | Защитная крышка передней панели (дополнительная) |
Модели
| Модели | Описание |
| N9020A | Анализатор сигналов MXA |
