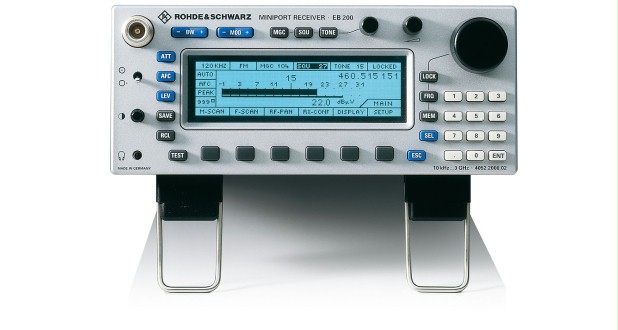

Приемник Miniport R&S®EB200 с портативной активной направленной антенной R&S®HE200 является носимой системой радиомониторинга в широком диапазоне частот от 10 кГц до 3 ГГц. Для чего бы он ни использовался – для мониторинга излучений, обнаружения помех или поиска миниатюрных передатчиков – R&S®EB200 предлагает функции, непревзойденные для приборов такого класса. Этот недорогой и компактный приемник с дополнительным интерфейсом LAN или RS-232-C может использоваться и в стационарных системах, работающих под управлением компьютера.
R&S®EB200 выгодно отличается высокой входной чувствительностью и точностью установки частоты во всем диапазоне от 10 кГц до 3 ГГц.
Небольшие размеры и масса делают R&S®EB200 идеальным для использования в местах, куда можно добраться только пешком. Малая потребляемая мощность позволяет работать от батареи до семи часов. При необходимости батарея аккумуляторов очень быстро заменяется.
В случае прерывания питания, все данные сохраняются. Это позволяет немедленно продолжить работу после замены батареи.
R&S®EB200 может применяться для решения следующих задач:
- Мониторинг заданных частот, например, сохранение до 1000 частот, установка порога шумоподавления, постоянный мониторинг одной частоты или циклическое сканирование по нескольким частотам
- Поиск в диапазоне частот с заданной начальной и конечной частотой и шагом от 1 кГц до 9,999 МГц
- Обнаружение источников излучения на расстояниях от близкого до среднего с помощью портативной направленной антенны R&S®HE200
- Обнаружение посторонних излучений, в том числе импульсных
- Обнаружение нелицензированных передатчиков, используемых для нелегального обмена информацией или мешающих работе лицензированных передатчиков
- Защита от прослушивания путем обнаружения миниатюрных передатчиков (жучков)
- Мониторинг вашего собственного радиообмена в служебном диапазоне
- Мониторинг выбранных излучений
- Дистанционное управление с помощью ПО R&S®RAMON, R&S®ARGUS или других специализированных программ
Диапазон частот | от 10 кГц до 3 ГГц |
Установка частоты с клавиатуры или поворотной ручкой | с шагом 1 кГц, 100 Гц, 10 Гц, 1 Гц или с выбираемым шагом до 500 МГц |
Дрейф частоты | ≤±0,5 x 10–6 (от –10 °C до +55 °C) |
Старение | ≤±1 x 10–6/год |
Время установки синтезатора | ≤3 мс, ном. 1 мс |
Фазовый шум задающего генератора | ≤100 dBc (1 Гц) при отстройке 10 кГц |
Макс. входной уровень | +20 дБм (без повреждения входа) |
Антенный вход | |

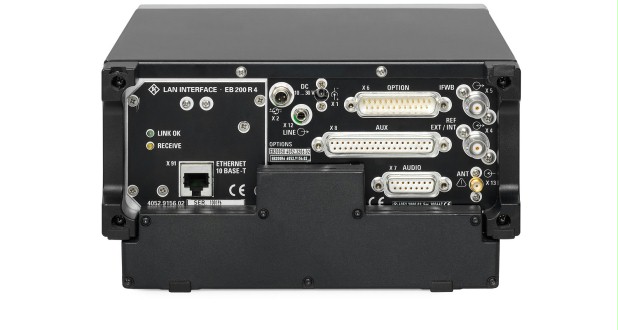

гнездо типа N, 50 Ом, КСВ ≤3, ном. 2,5 разъем SMA на задней панели для установки в стойку | |
Переизлучение гетеродина на антенном входе | –107 дБм |
Входное ослабление, устанавливается вручную или автоматически | |
- от 10 кГц до <50 кГц | ном. 32 дБ |
Входная селекция | |
- от 10 кГц до 20 МГц | ФВЧ/ФНЧ |
- от 20 МГц до 1,5 ГГц | следящая предварительная селекция |
- от 1,5 ГГц до 3 ГГц | ФВЧ/ФНЧ |
Стойкость к помехам, нелинейные искажения | |
Подавление зеркальной частоты | ≥70 дБ, ном. 80 дБ |
Подавление ПЧ | ≥70 дБ, ном. 80 дБ |
Точка пересечения по интермодуляционным составляющим 2 порядка | ном. 40 дБм |
Точка пересечения по интермодуляционным составляющим 3 порядка | ном. 2 дБм |
Уровень собственных паразитных сигналов | ≤–107 дБм |
